近幾年世界各地興起了
打造 巨型木質建筑的熱潮
你們還記得去年年底落成使用

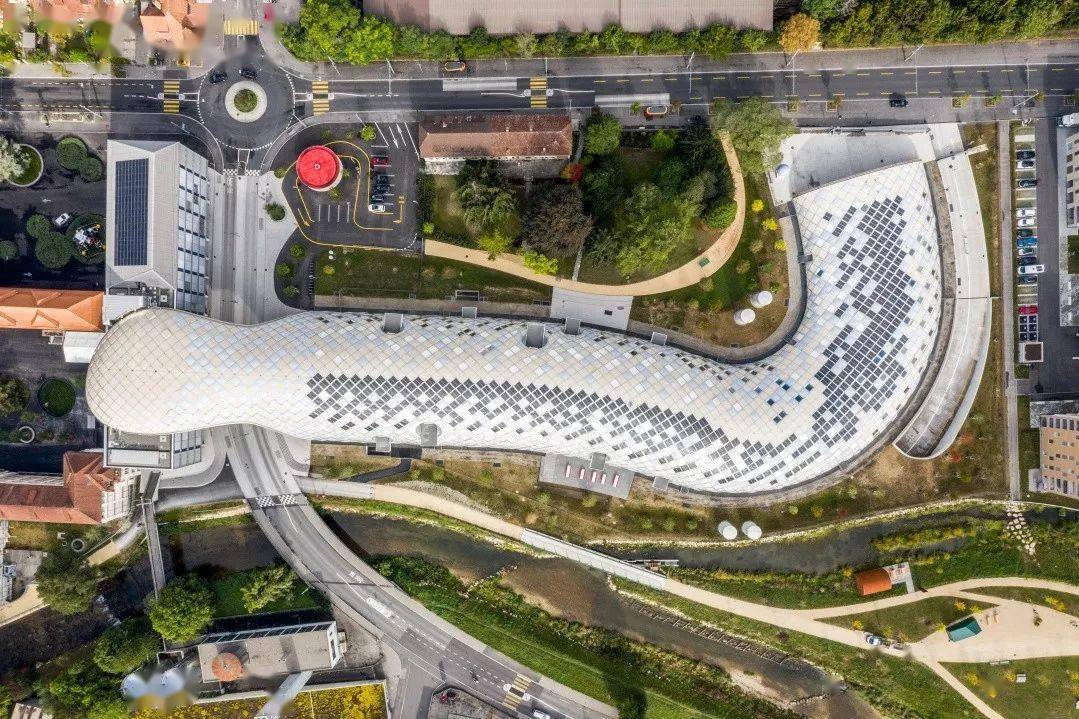

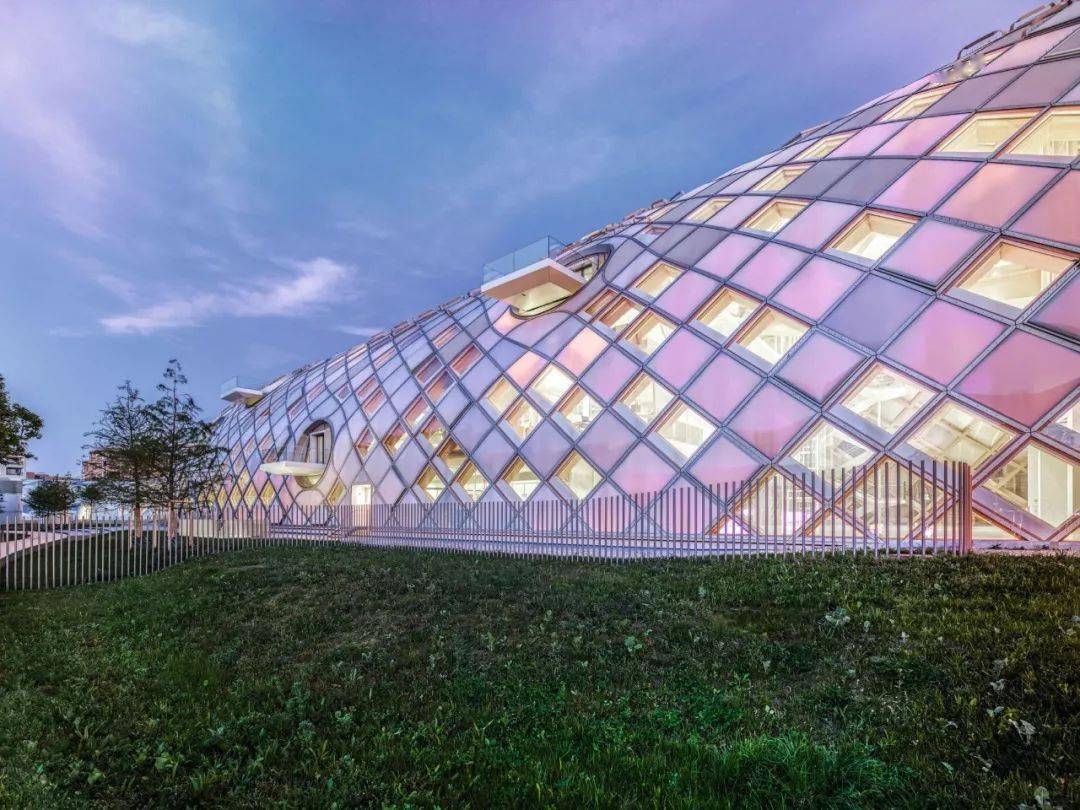

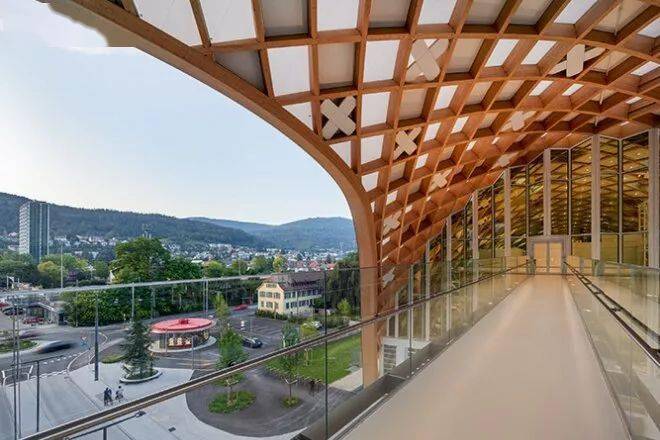

由 坂茂設計的 全球最大的木構建筑

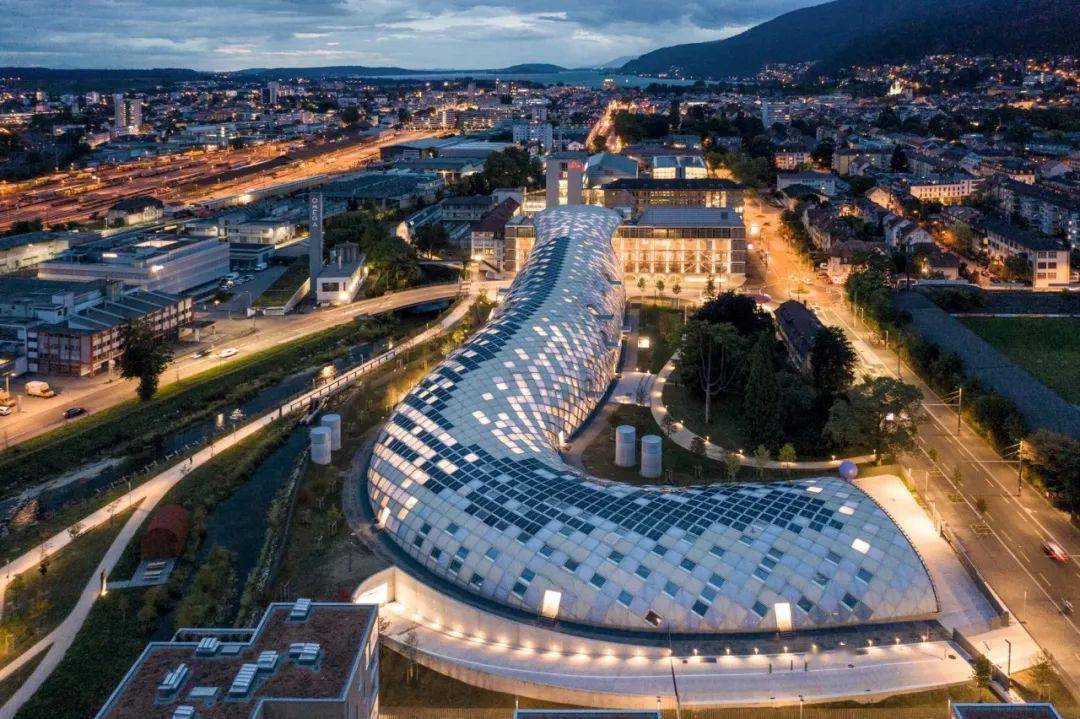

在瑞士貝爾城的Swatch新總部
該項落地過程非常曲折
落成后，坂茂甚至表示
“這個項目改變了我一生！”
縱觀建筑史，你會發現
混凝土使羅馬帝國得以擴張
使鋼鐵致密的城市達到了以前無法想象的高度
而塑料則使建筑內部和建筑經濟得以重振
而到了21世紀， 木材在經歷幾千年的沉寂后
又重新被賦予了奇跡般的地位
盡管其粗糙的表面和獨特的組裝方式
看起來似乎與當前全球大量的建筑發展需求相反
但木材的耐用性、可再生性和封存碳的能力
引發了建筑業者的關注，并大量投資于未來
近日，又一工程學上的杰作
由HESS TIMBER設計的
全球最大木構裝配式球體讓眾多設計師嘆為觀止
01.

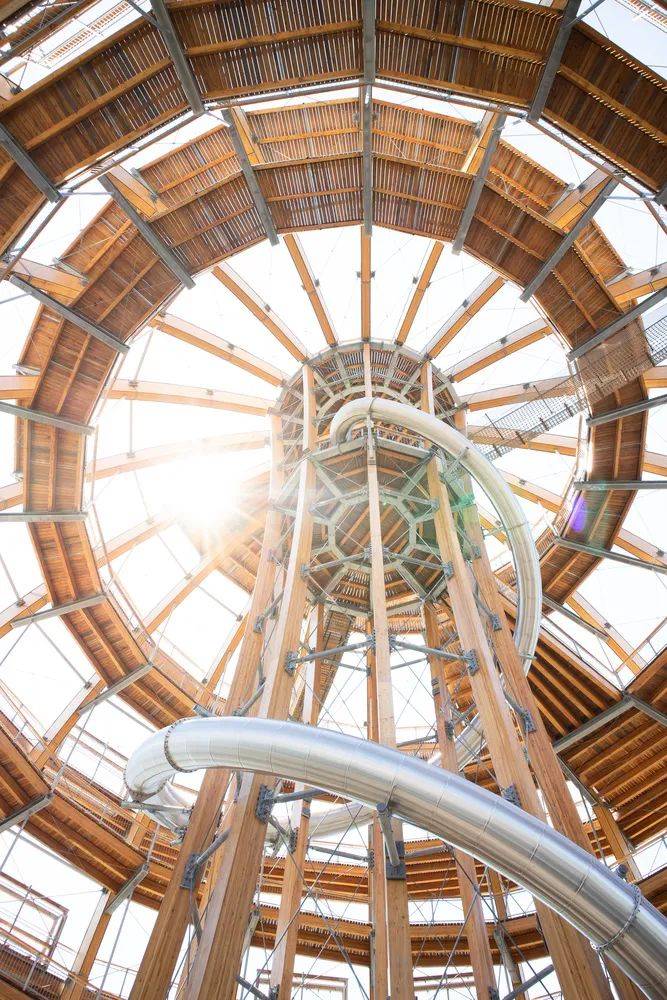

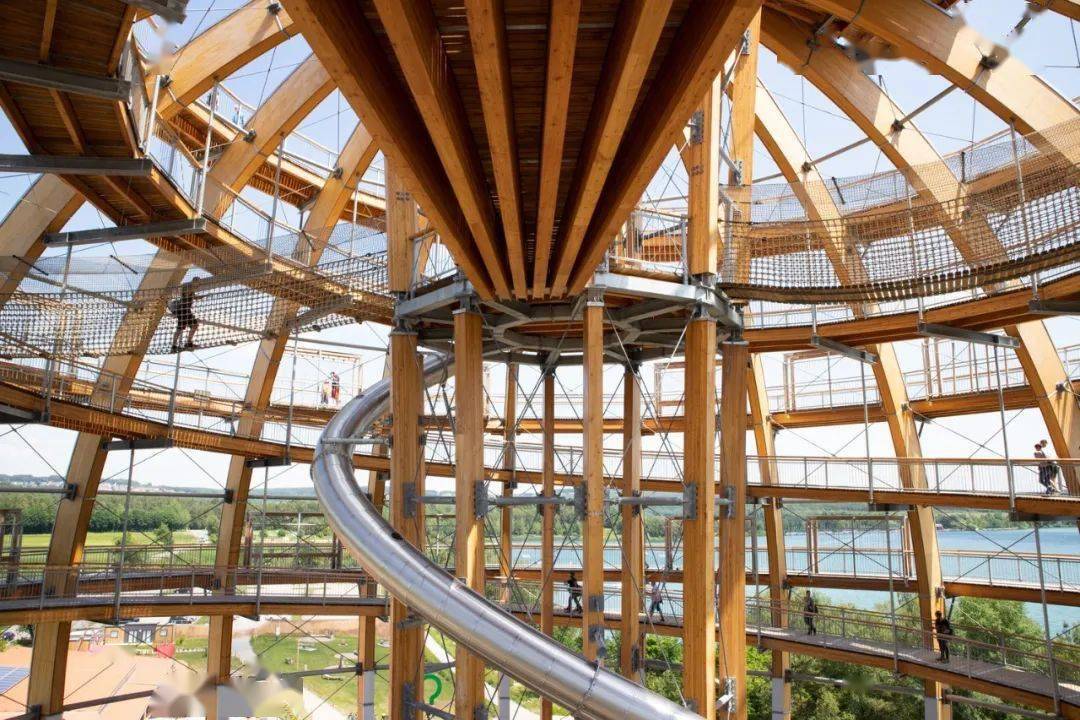

全球最大木構裝配式球體
© Corvin Oelschlaeger
作為一件工程學上的杰作
球體于2019年在德國濱湖施泰因貝格正式對外開放
這個木球是目前世界上

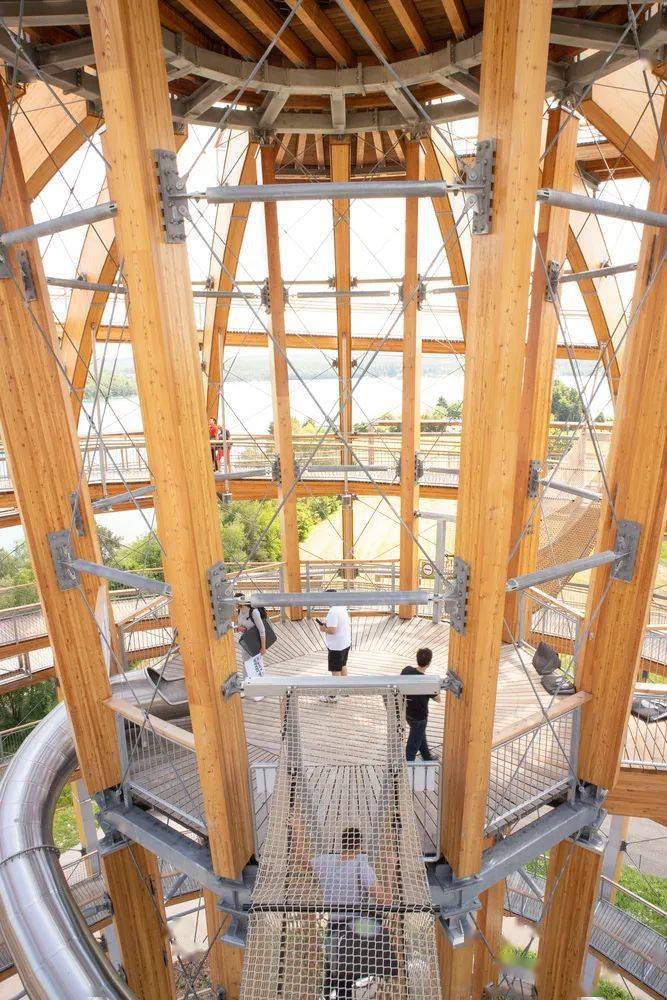

最大的可于內部行走的木制球形裝置
由inMotion Park Seenland GmbH投資建造
內部最多可容納950人
© Klaus Schicker
軸測圖
© Corvin Oelschlaeger
項目在諸多方面都表現出目前的最高水準
例如超過500噸的重量、40米的高度
和50米的球形直徑
這些數據都使得該裝置在極遠處
就可以被人所察覺
© Corvin Oelschlaeger
此外，該項目還使用了
627立方米的膠合層壓木材
190噸的鋼制部件
40000個螺絲、18000個螺栓
3300平方米的砌面板和2200米的欄桿
而這些還都僅僅只是該項目的冰山一角
© Corvin Oelschlaeger

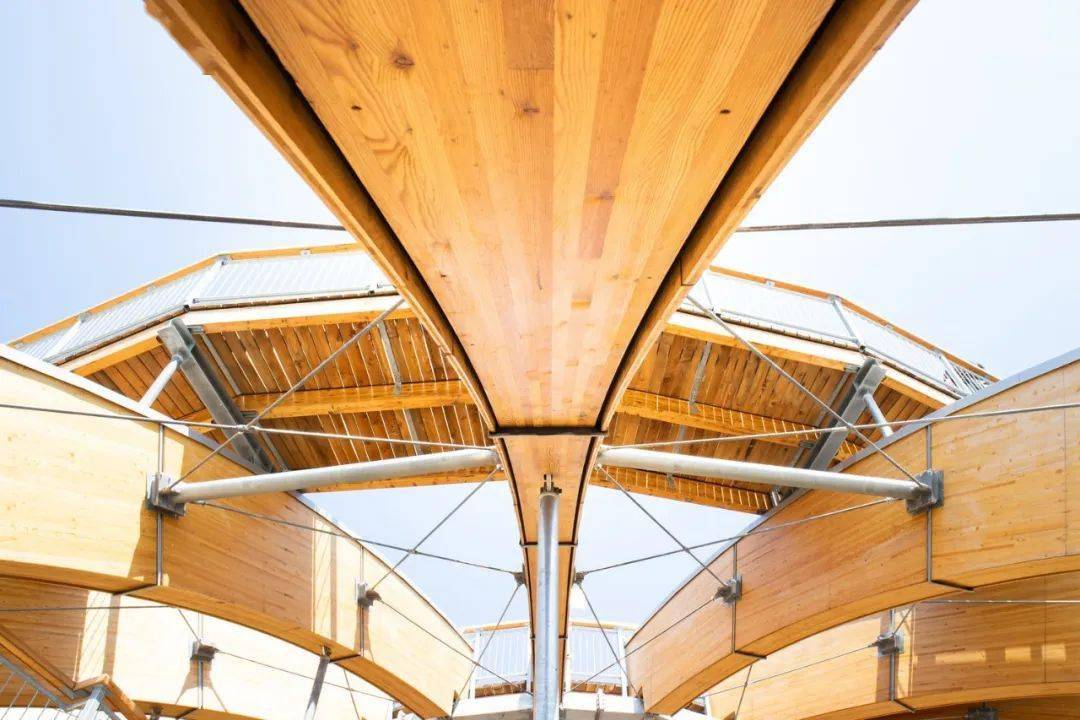

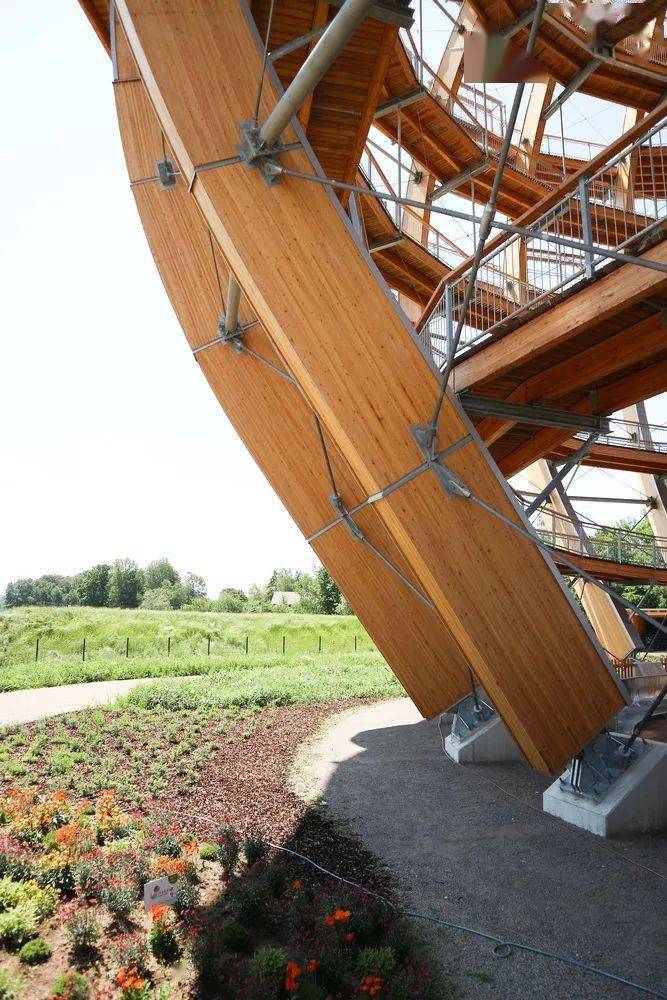

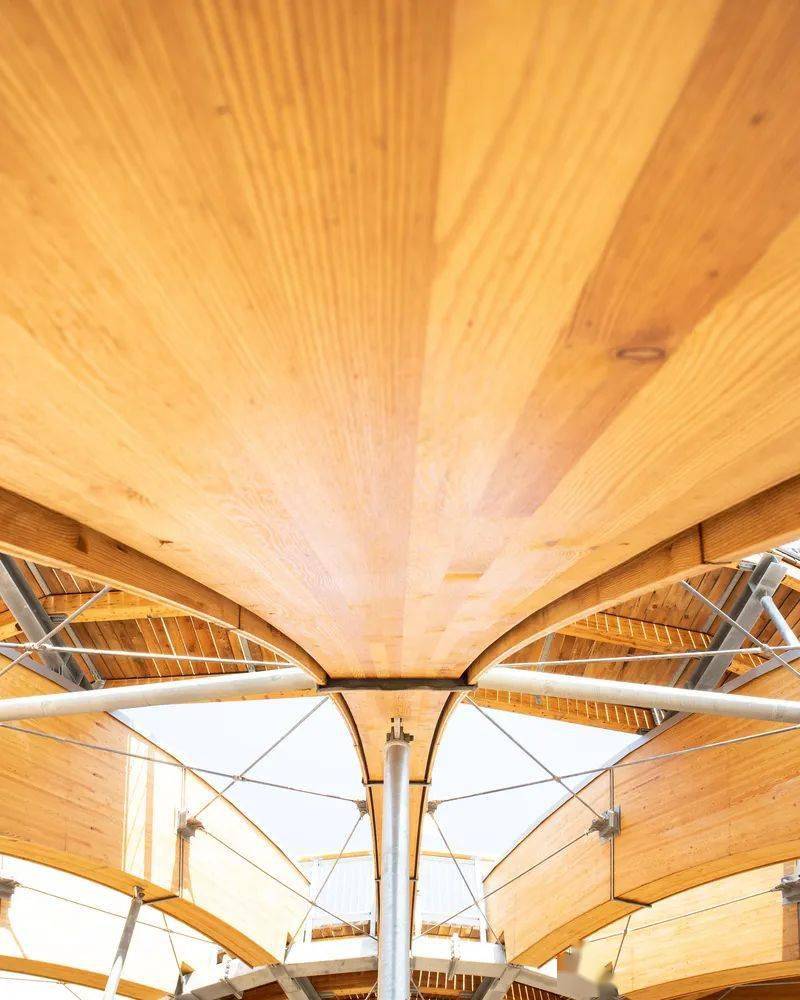

該木球外部的結構元素長約55米
并含有15米的拱形雕刻部分
正因?yàn)樵撗b置復雜的結構設計
建筑師在一開始就和業主Almholz以及相應的合作商
制定了全面而富有邏輯的組裝方案
© Corvin Oelschlaeger

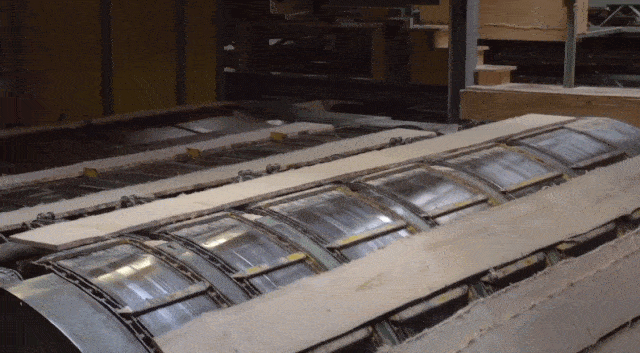

所有的裝置零部件都是在Kleinheubach的工廠
提前加工制作完成的，每個部件的重量大致都是17噸
等這些部件被送到裝配現場后
工人們就會根據事先制定好的方案，將其依次組裝
© Corvin Oelschlaeger
© Corvin Oelschlaeger
鑒于該裝置復雜的支撐結構、建筑外形
以及獨特的建造裝配技術
該項目足以成為HESS TIMBER經手項目中的
一個里程碑
而復雜的預制造流程及隨后現場的裝配工作
更是該項目所攻克的一大難關
© Corvin Oelschlaeger
© Corvin Oelschlaeger
© Klaus Schicker
此外還有今年年初建成的
瑞典最高的木構建筑
02.
瑞典最高的木構建筑

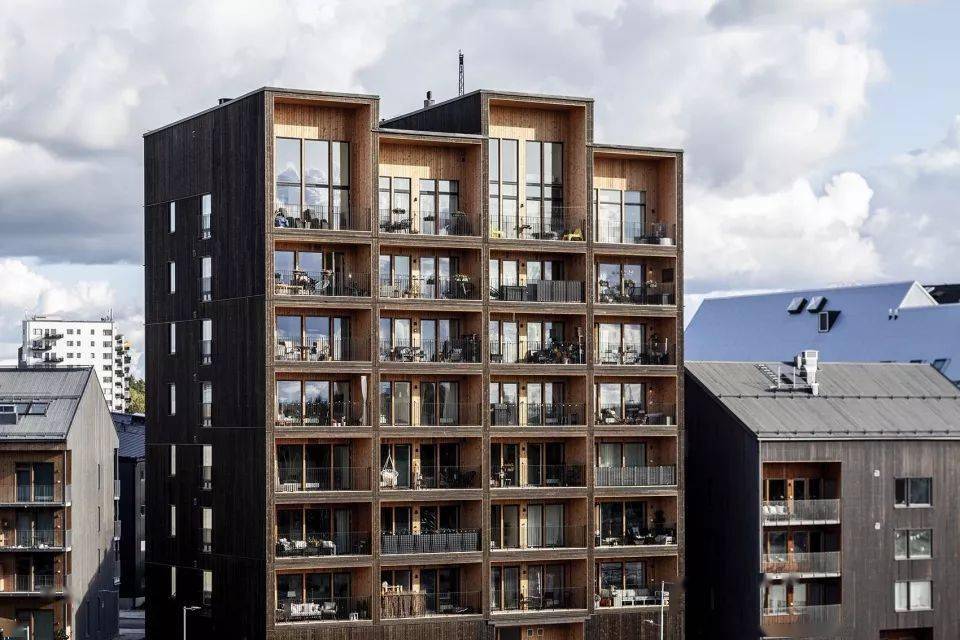

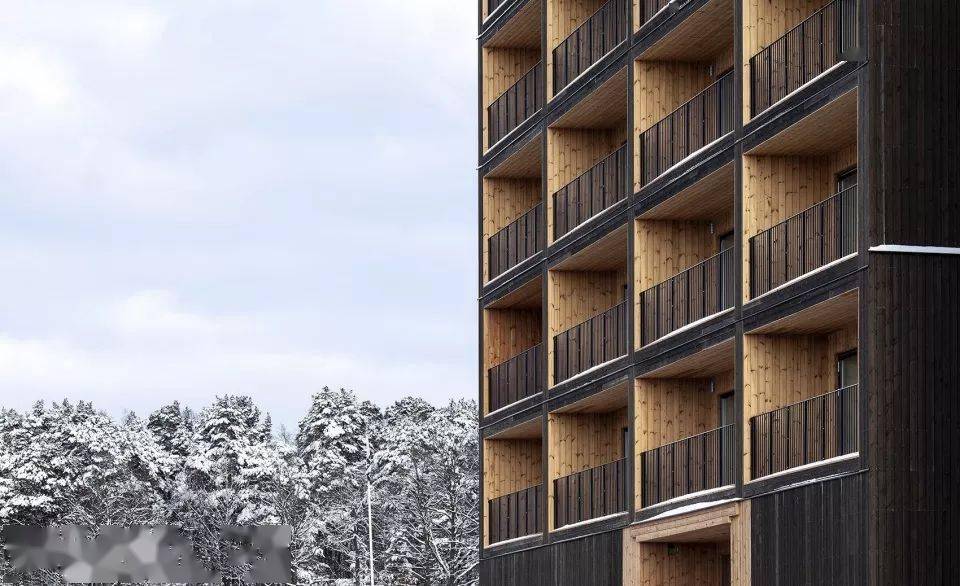

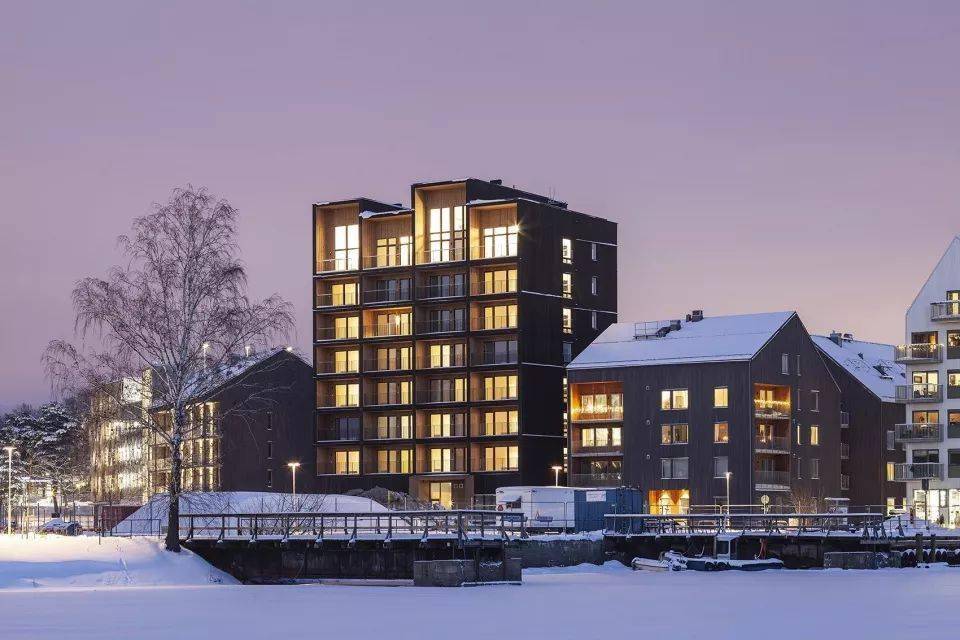

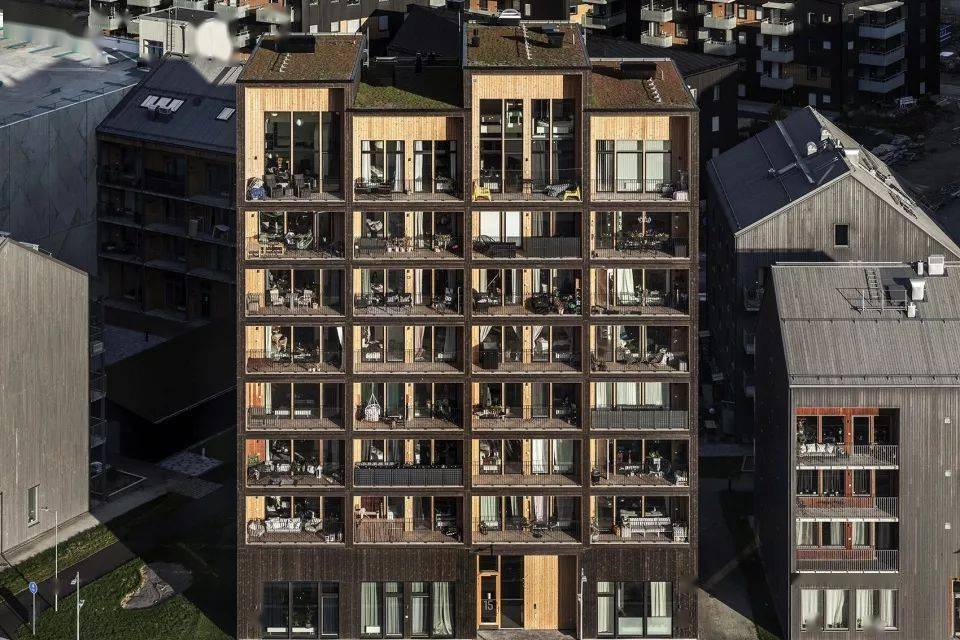

瑞典現有最高的木構建筑 © Nikolaj Jakobsen
該住宅建筑位于韋斯特羅斯的Kajstaden區
Kajstaden住宅樓樓高8層
建筑一樓擁有加高的層高
建筑頂樓則為雙層復式
建筑物的所有結構
包括墻體，橫梁，陽臺，電梯及樓梯間等
均由正交層板膠合木（CLT）建成
該建筑的建造由
Martinsons, Bjerking 和 Consto AB合作完成
開發商為Sl?tt? F?rvaltning
住宅享有美蘭湖景色 © Nikolaj Jakobsen

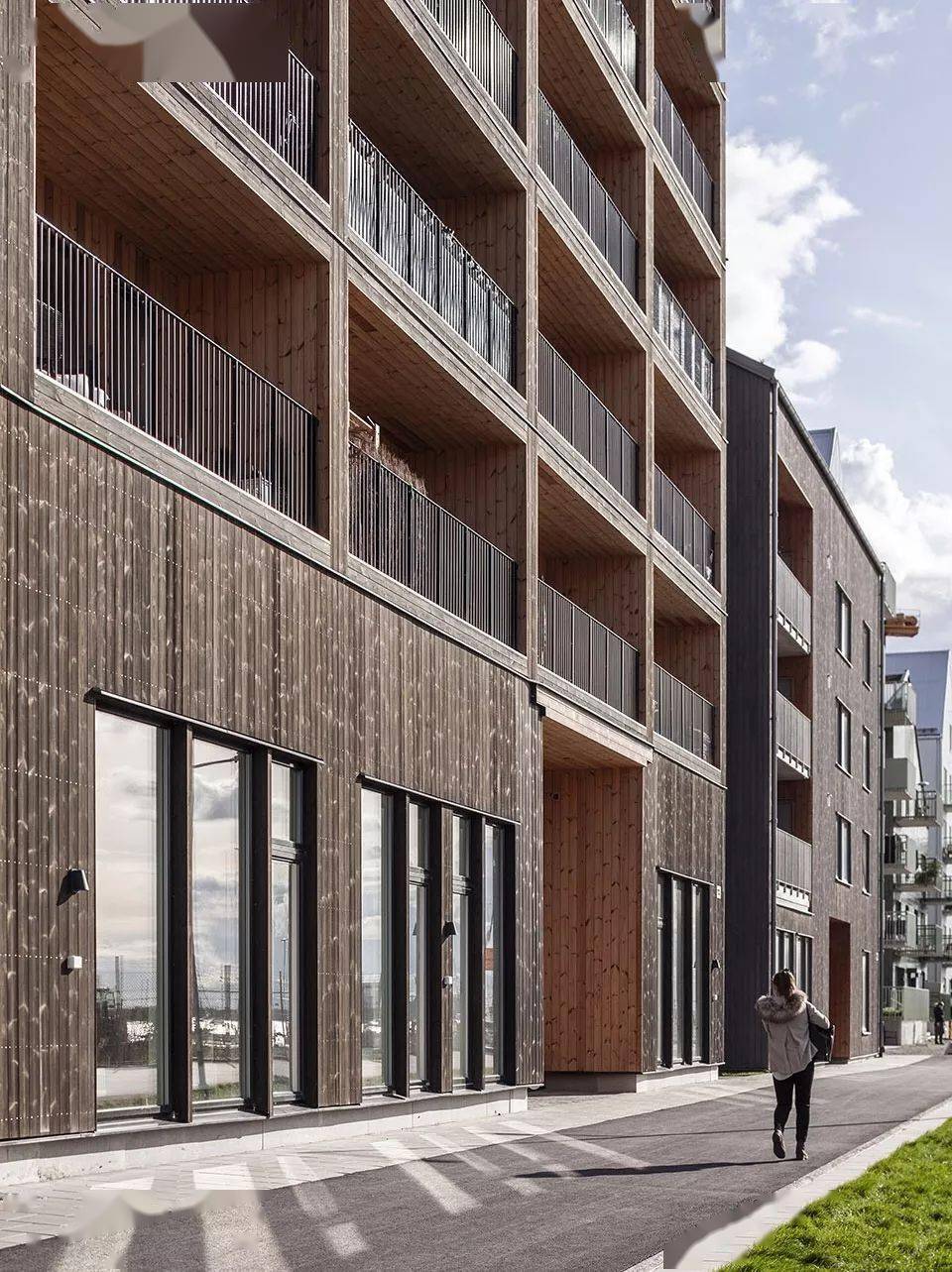

住宅立面，頂樓雙層復式 © Nikolaj Jakobsen
住宅一樓層高加高 © Nikolaj Jakobsen
建筑立面精致的細節 © Nikolaj Jakobsen

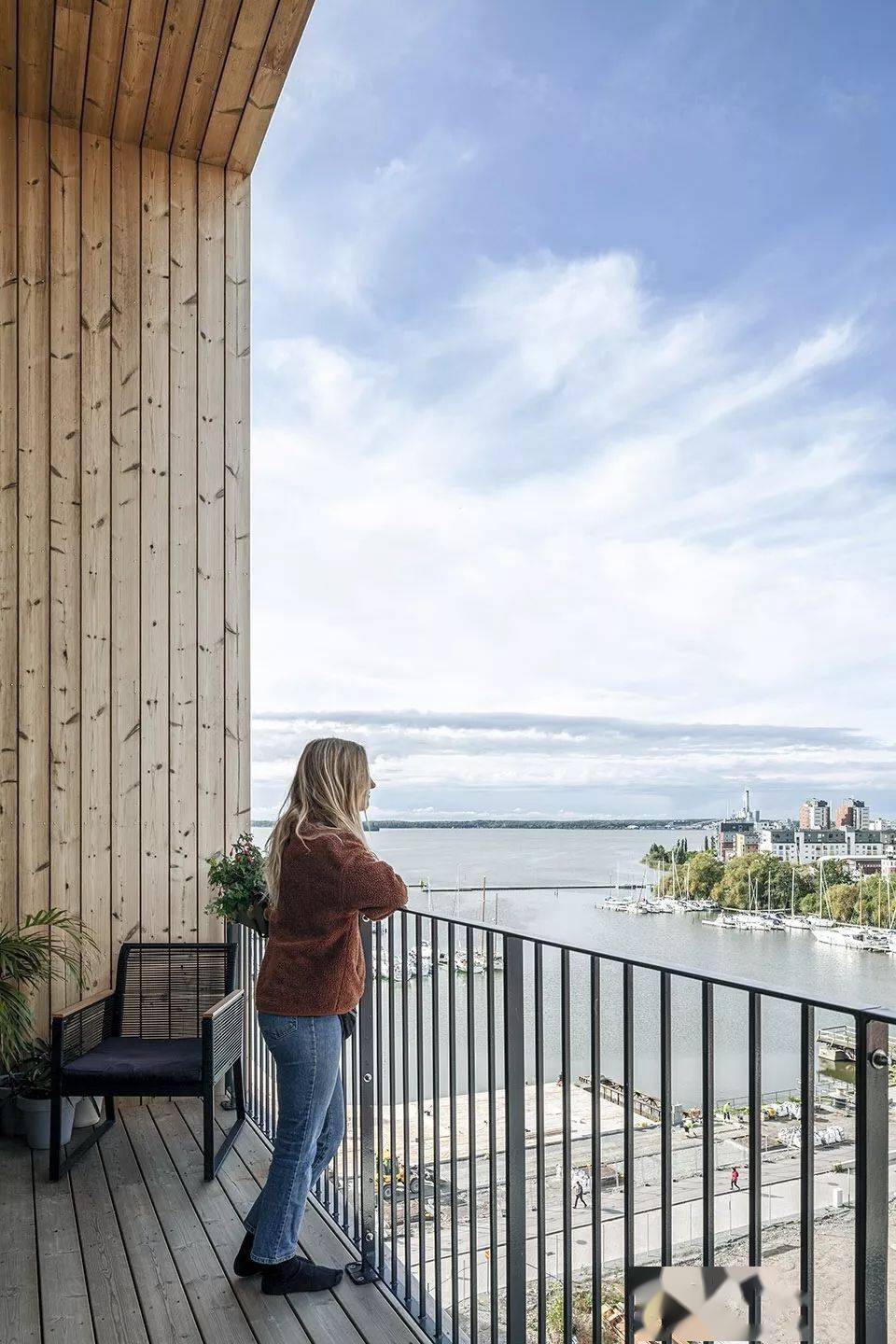

木質陽臺 © Nikolaj Jakobsen
木材擁有諸多優勢
一方面木材是可再生資源
另一方面木構建筑的能源及碳排放量較低
利用CNC（數控技術）研磨實木
再膠合生產木材是一種高精度的加工技術
它能夠生產出不用添加其他材料的氣密性墻體
節能在這一過程中得到實現

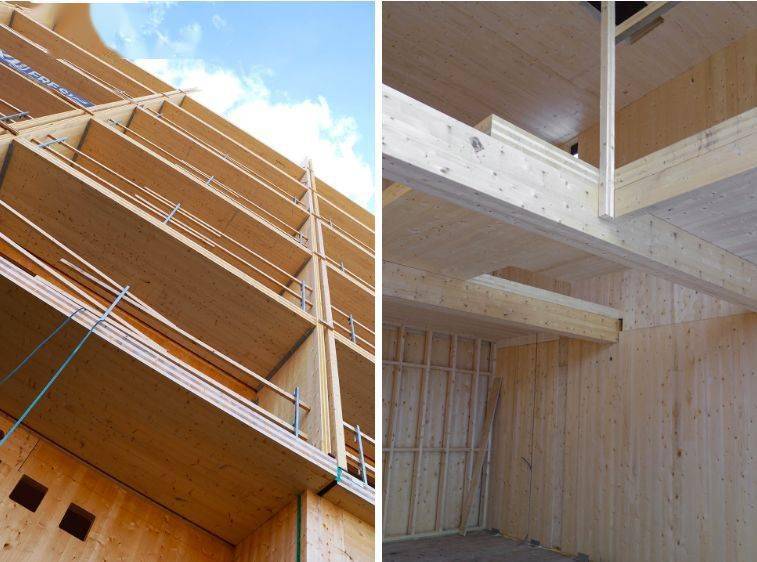

建造中的住宅樓 © C.F. Moller Architects
木材較輕的自重也降低了材料的運輸次數
從而在施工期間創造了更安全，安靜，高效的工作環境
Kajstaden住宅樓每層被分為四個公寓
每層樓平均耗費四個工匠三天的時間建造完成
結構的銜接采用了機械接頭和螺釘
使得建筑可以被拆分，建筑材料可以回收再利用
可持續性策略 © C.F. Moller Architects
C.F. M?ller Architects 的
可持續性工程師Rob Marsh 說到：
“木材技術為建造的每個環節
都賦予了生物循環方向的新價值
對于實現基于生物的循環經濟至關重要
在建筑物的整個生命周期中
用實木代替混凝土可降低總計550噸的二氧化碳排放量

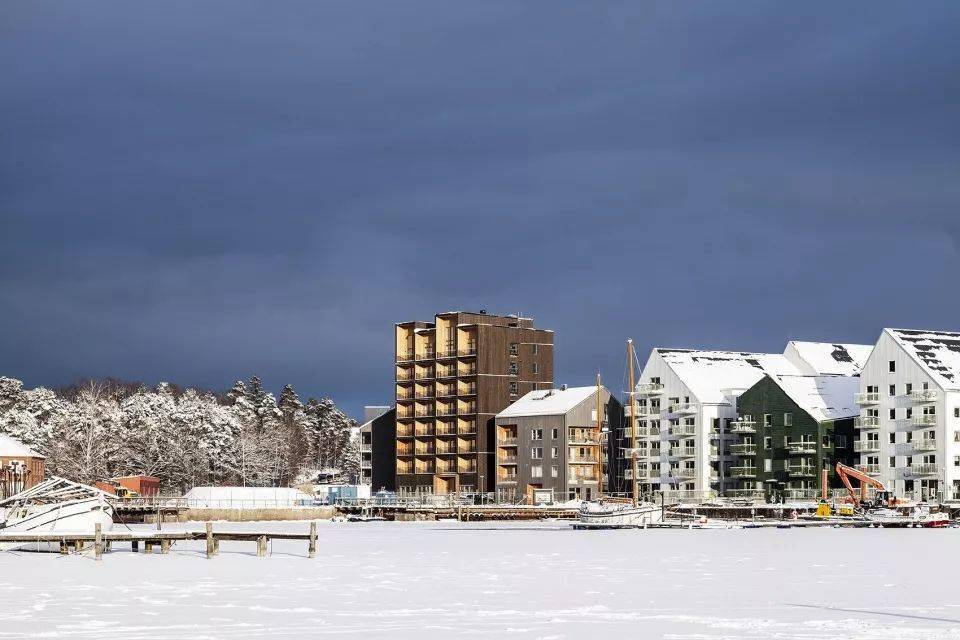

住宅區遠眺 © Nikolaj Jakobsen

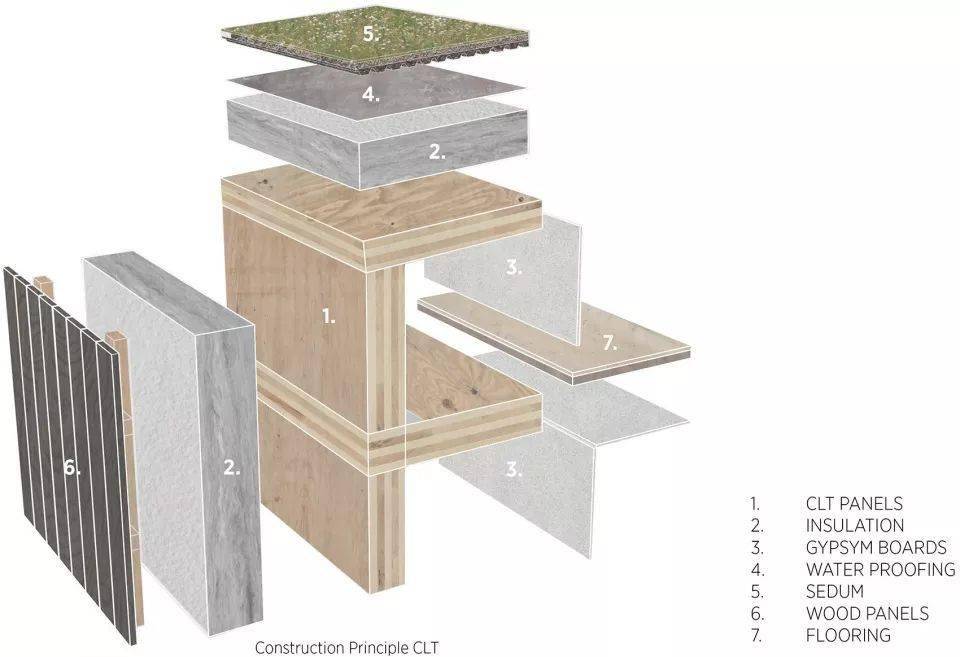

正交層板膠合木（CLT）結構 © C.F. Moller Architects
木構建筑建造細節 © C.F. Moller Architects
03.
世界最大木結構建筑

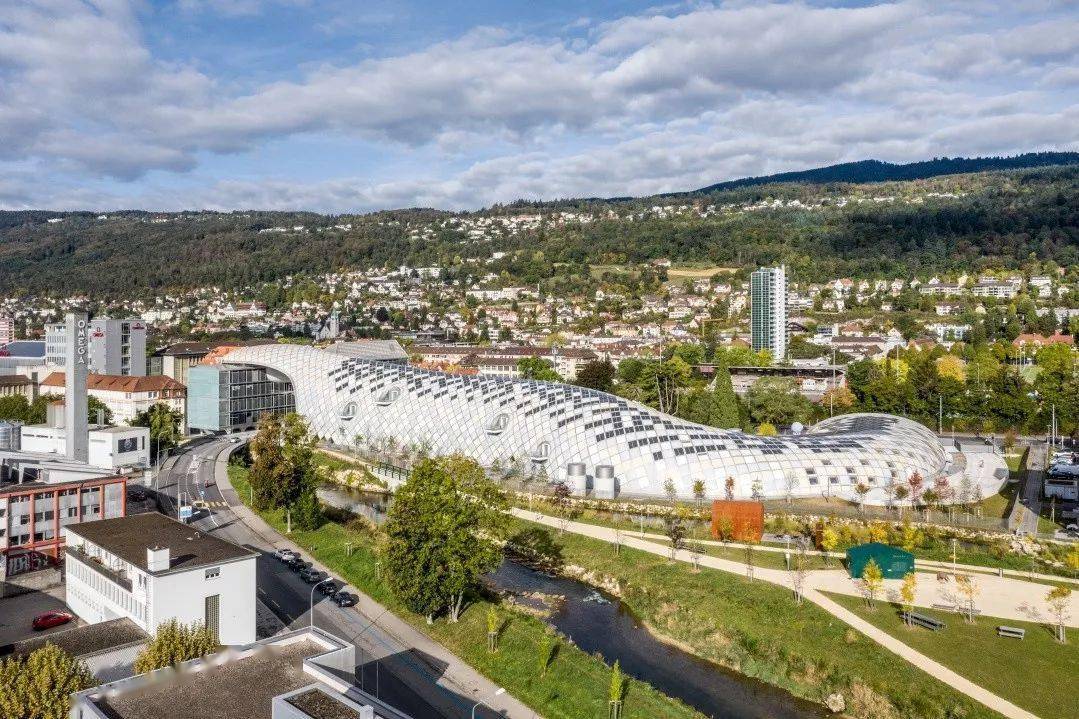

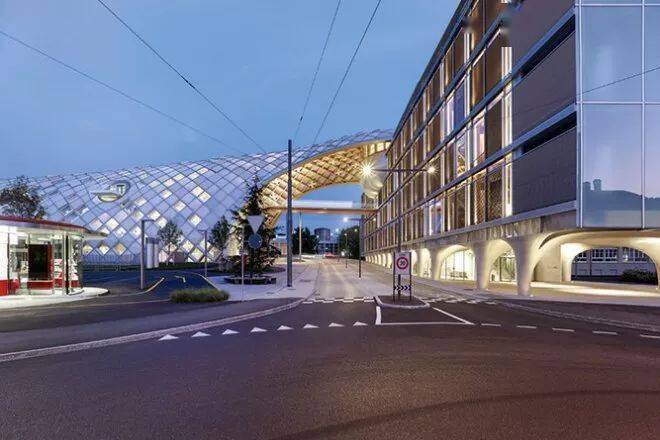

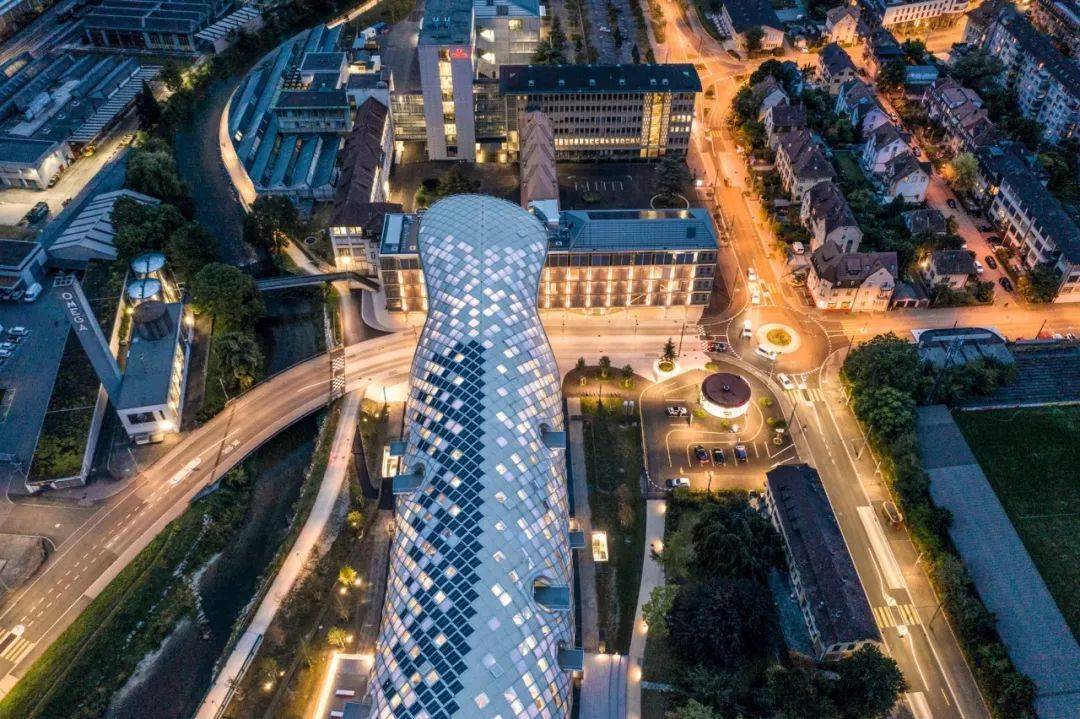

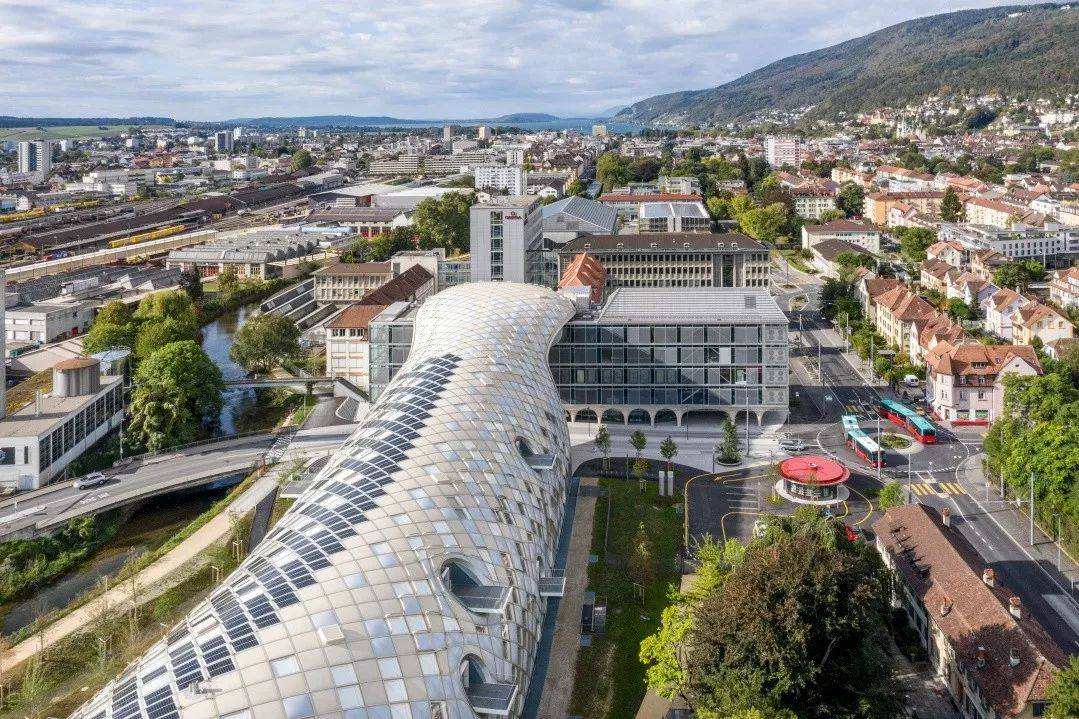

說會前文提到的改變 坂茂一生的大樓
在去年10月3日舉行了落成典禮

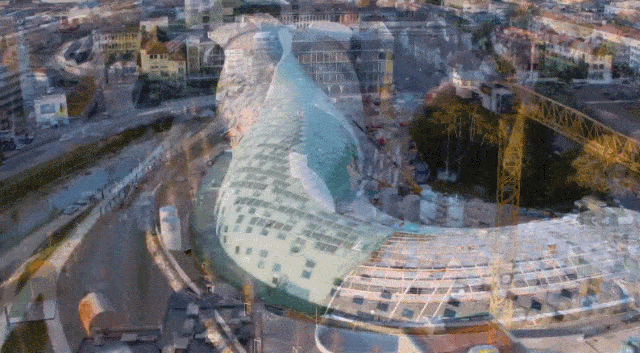

“世界最大的鐘表制造商Swatch集團的新大樓”
“歷時5年，耗資 2.2 億美元”
“總長度足足有240米”
“被稱為世界最大木結構建筑之一”
概況中的每一個數字都觸目驚心
傳統的辦公大樓都有個共同的特點：高
而坂茂這次運用不尋常的設計
打破了經典辦公建筑的傳統
新大樓的高度才不過27米
（差不多9層樓）
長度卻足足有240米
（差不多80層樓）
建筑材料：瑞士云杉
和坂茂一直以來堅守和推崇的一樣：
利用環保材料，減少建筑廢料
這次的新大樓坂茂就地取材
選擇了產自瑞士當?shù)氐脑粕?/span>
建筑基礎材料的需求量很大

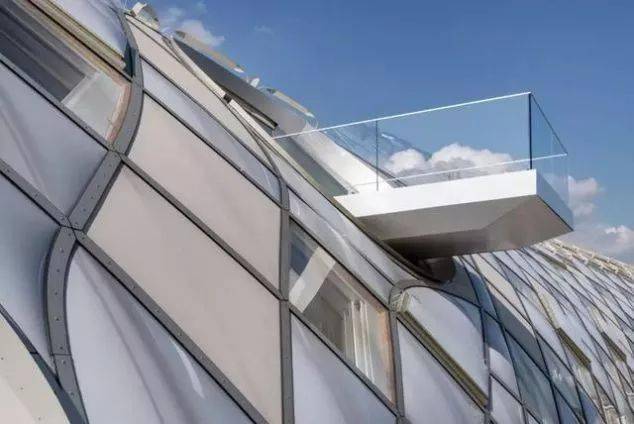

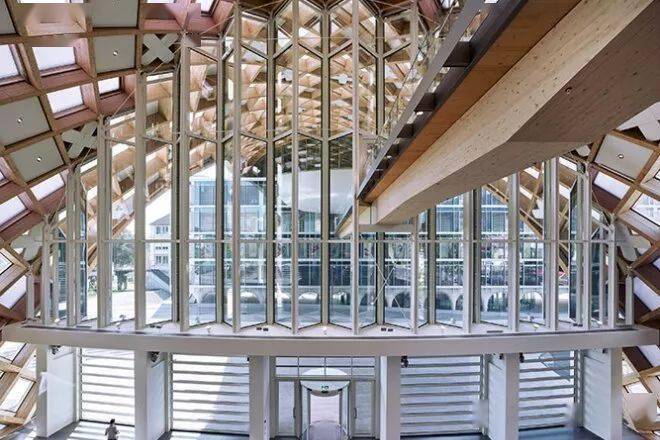

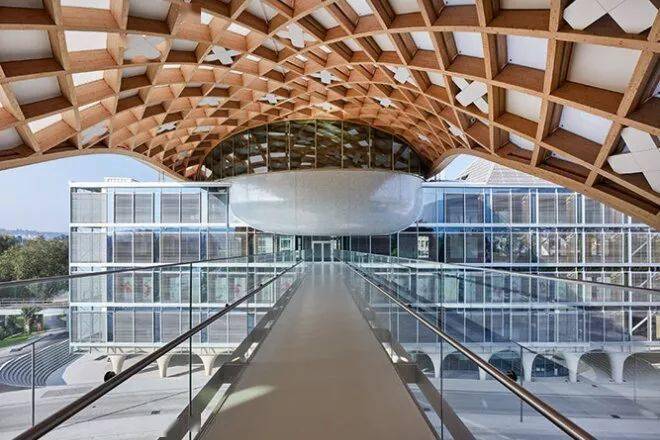

大樓外立面全部被木質框架覆蓋著木質框架
所以木材的用量足足有1997立方米
雖然數字龐大
但是對于瑞士森林的生長速度
這批木材僅僅需要10小時就可以重新生產！

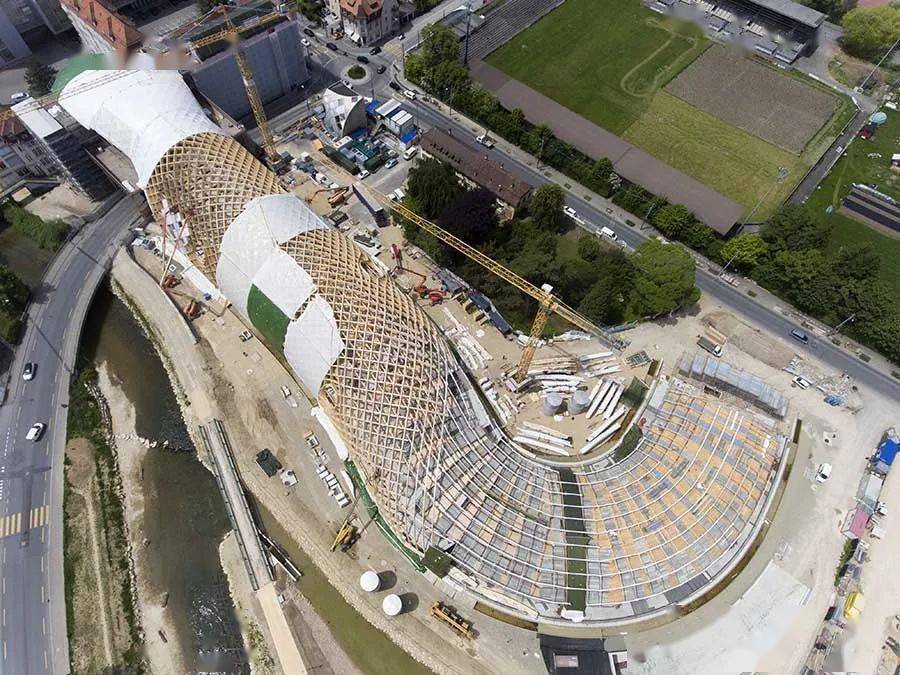

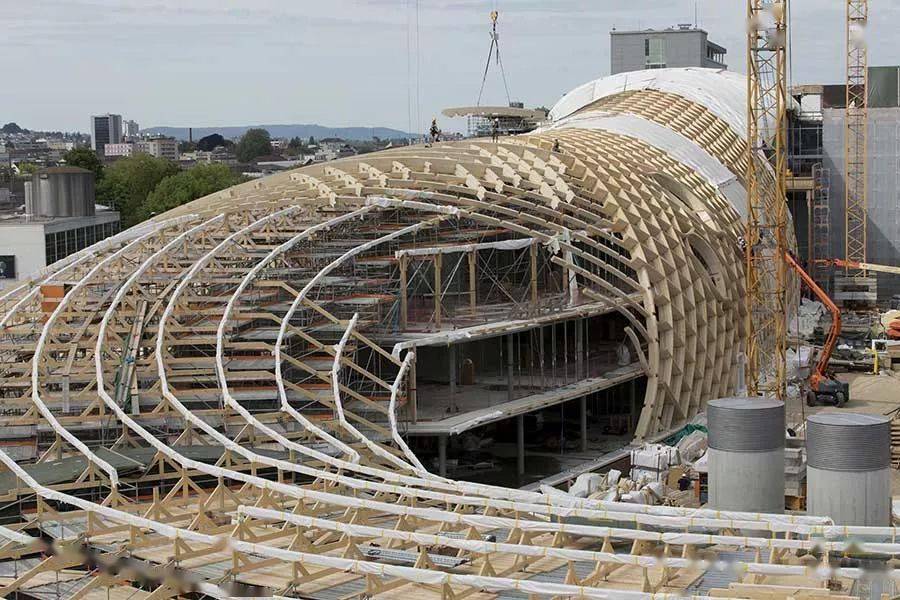

新大樓的施工難度真的數一數二
怎么說呢？

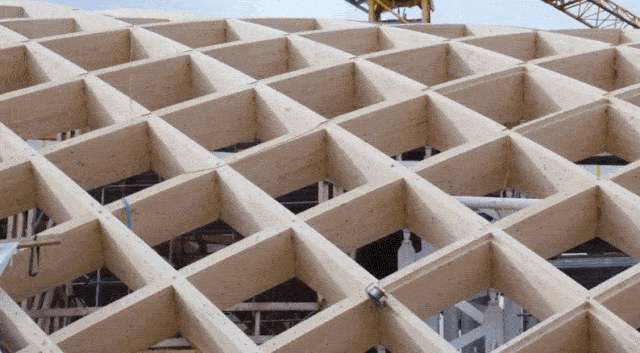

整個建筑的構件沒有一個是完全一樣的
全部都是單獨生產的

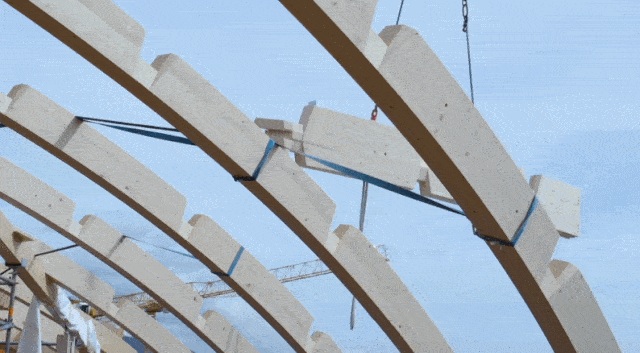

而且它的組裝過程就像榫卯結構
需要巧妙的搭配組裝
也就是說4600個完全不一樣的獨立木制構建
需要施工人員一個一個組裝
這工程是不是極其龐大了~

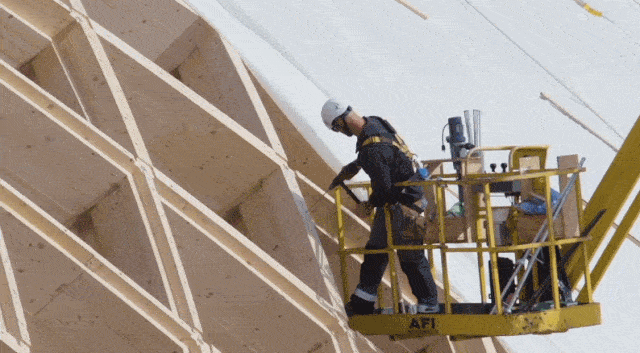

而且施工人員只要帶著錘子和一些螺絲
就可以將這些建構組裝好
即使再龐大的木質構建都可以被簡單的鎖緊
在建筑行業這樣會對氣候產生巨大影響的行業中
可再生資源的利用潛力尚未得到很好的開發
我們比以往任何時候都更加關注木構建筑
盡管 目前木材仍是很難被選做高層建筑的建造材料
然而，使行業使用木材并了解其所帶來的新機遇
并不是一件容易的事情
