縱向城市、創意辦公
日前，中建八局承建的
中國長江以北第一高樓
——天津周大福金融中心
裙樓商場正式完工

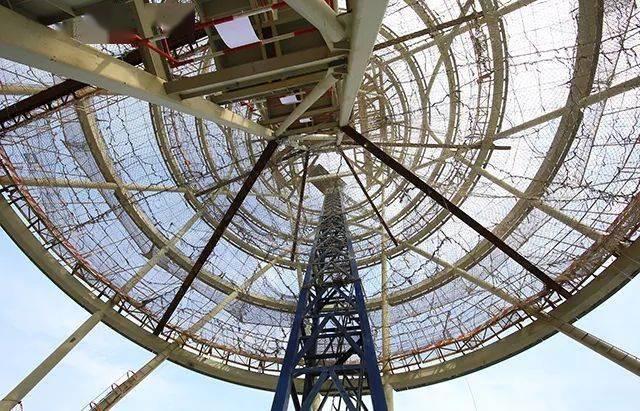

天津周大福金融中心是一座涵蓋甲級寫字樓、豪華公寓、超五星級酒店及精品商業于一體的地標性建筑，總建筑面積39萬平方米，地上100層、地下4層。自2017年7月29日實現塔樓核心筒內外水平結構封頂后，工程正式進入絕對高度為49米、重達680噸的巨型皇冠施工階段。
技術領先 集大成者
天津周大福集高新技術成果于一身，創造了18項中國和世界之最。實現了“38h3.1萬立方米基礎底板混凝土澆筑”“使用3200t·m最大動臂塔吊”等世界之最；解決了“使用物流通道結合懸挑電梯解決超高層樓立面12.7m大距離收縮垂直運輸”“自動分離式超高層垃圾運輸”等世界難題；創造了“3200t·m動臂式重型塔吊爬升支撐體系四梁合一”“雙管橢圓截面鋼管柱單層扭曲90”等世界首次；完成了“雙圓管柱轉不規則方形單管柱鋼結構節點”“LOD500全員、全專業、全過程BIM應用”“超高層泵送廢料零排放”“智能頂升平臺監測方式”“全專業、全方位、全過程總承包管理模式”“518m超高層高速施工電梯滑觸線整體應用”等多項國內領先。
同時還獲得2017 AEC Excellence Awards全球BIM大賽第一名。
亮劍出鞘 刺破長空
高。塔樓地上100層，高530m；塔冠中空高度48.85m；高速施工電梯滑觸線應用高度518m。BIM應用定位高，要求LOD500精度交付服務于運維。
深。塔樓基坑深達32.3m，為天津地區房建最深基坑；工程樁最深樁底高-102.900m，樁長71.7m,相當于26層住宅樓高；塔樓基礎底板最薄5.5m，最深處厚達9.9m，接近4層住宅樓高度。
大。塔樓基坑環梁支撐內直徑達85m，為天津地區最大環形敞口支撐基坑；鋼構件數量約42000件，高空焊接工作量大，高空組對焊縫約37.6萬m，相當于42.5個珠穆朗瑪峰高度，使用焊絲可繞地球40圈。
多。建筑業態多，塔樓設備層多達24個，整個工程設備機房900多個；投入設備多，高峰期投入攪拌運輸車260余輛，其它起重、構件加工、泵送等各類設備200余套。
變。塔樓形體漸升漸細，地方天圓，建筑外緣變化最大處內縮達12.7m；塔樓角柱、邊柱、斜柱和帶狀桁架、帽桁架之間形成復雜的空間交匯漸扭變體系，同一根柱子空間位置不斷變化，逐層傾斜，角柱與斜柱連接節點呈空間傾斜并附帶扭曲，單層扭曲角度達90度。
快。按照合同工期節點要求，平均結構施工速度須達到4d/層，最快時須2d/層。
運籌帷幄 精益求精

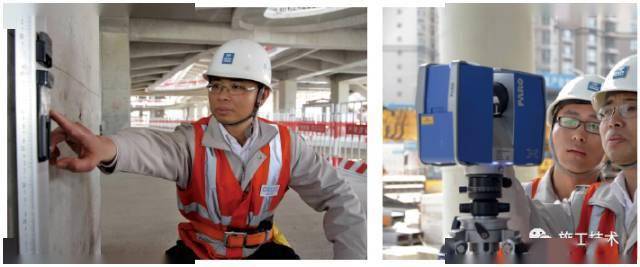

為了提高加工精度和效率，項目經理蘇亞武帶領團隊采用Tekla建立BIM模型，軟件深化放樣生成標準化NC文件，實現數控自動加工，三維激光掃描后逆向建模，擬合對比分析，提前消除偏差。采用ansys軟件進行有限元分析，尋找既保證結構安全又方便施工操作的優選方案，安裝過程采用自動跟蹤測量系統，全程測控，確保安裝精度。
暢想綠色 智慧建造
在工程實施過程中，項目還采用了分離式建筑垃圾運輸系統，解決了超高層建筑施工中建筑垃圾的運輸處理難題。鑒于核心筒外墻及內墻混凝土養護范圍大，傳統養護時間長，設置外墻自動養護噴淋系統，通過遙控便可進行外墻全覆蓋養護。
不僅如此，項目還將BIM技術與綠色施工有效結合。二次結構砌筑統籌考慮，做到“一墻一圖，按圖備料，照圖施工”，杜絕了后期機電開鑿的二次破壞和大量洞口封堵，有效減少砌體施工中的材料消耗和垃圾廢料產生量。

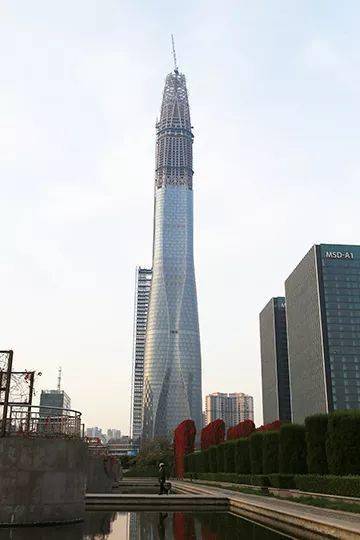

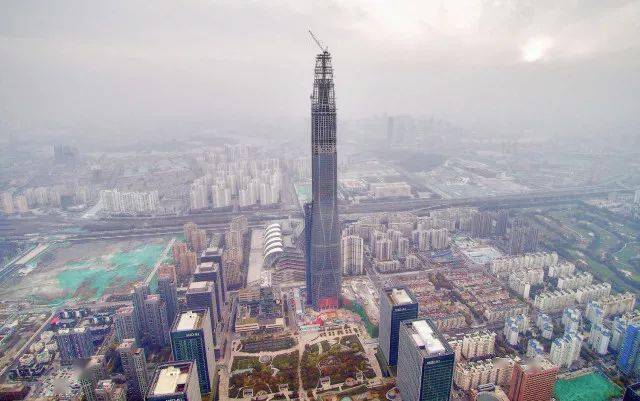

渤海之濱迎風立
坐落在海濱城市的超高層建筑
需要充分考慮臨港風力、抗震能力
因此，天津周大福金融中心的
建筑主體采用流體幾何造型

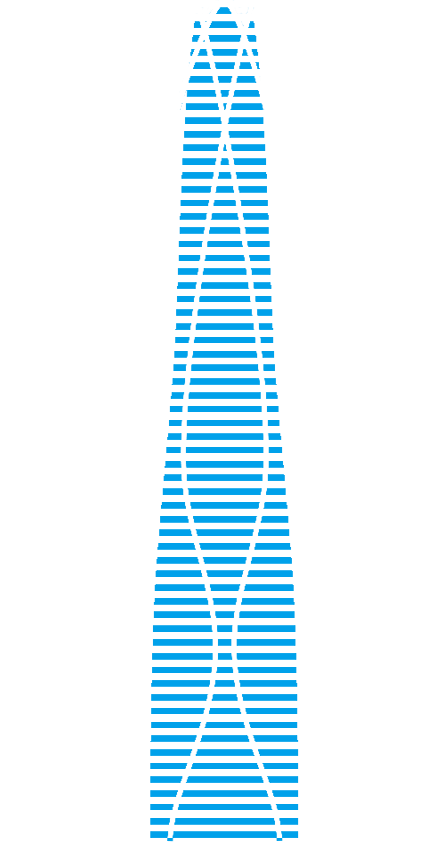

八根斜柱依附在雙曲面的玻璃幕墻旁邊
連接建筑四個立面的中心及角落
再配合弧形內凹的塔身
提供結構支撐
大大減少了強風對樓宇的影響
這種由方到圓、雙曲面大角度扭轉
及雙向傾斜的復雜結構
有著“高、深、大、多、變、快” 的特點
對施工的要求可謂超難
被業內稱為“中國最難建的超高層”
科技引領，巧建摩天樓
“變形金剛”
項目團隊擁有由5名博士、25名碩士
組成的的“智囊團”

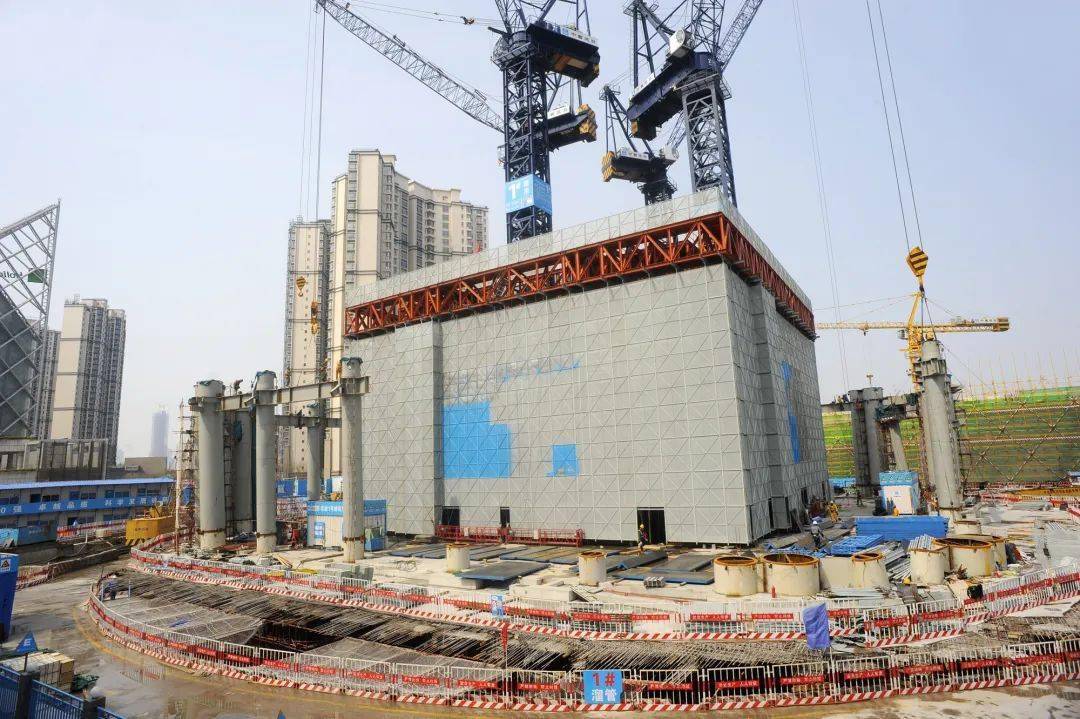

自主研發設計了被譽為“變形金剛”的
智能化多維可調整體頂升平臺
可承載3200噸 重量
形狀可隨墻體厚度經歷5次變化
從最初的“十二宮格式正方形”
經歷六個階段變形成為最終的“日字形”
“通天梯”
在超高層施工中
垂直運輸是超高層施工的生命線
天津周大福金融中心
外立面內縮達到12.8米
這就意味著
施工電梯越往上便 離樓體越遠
附著難度和安全風險越大

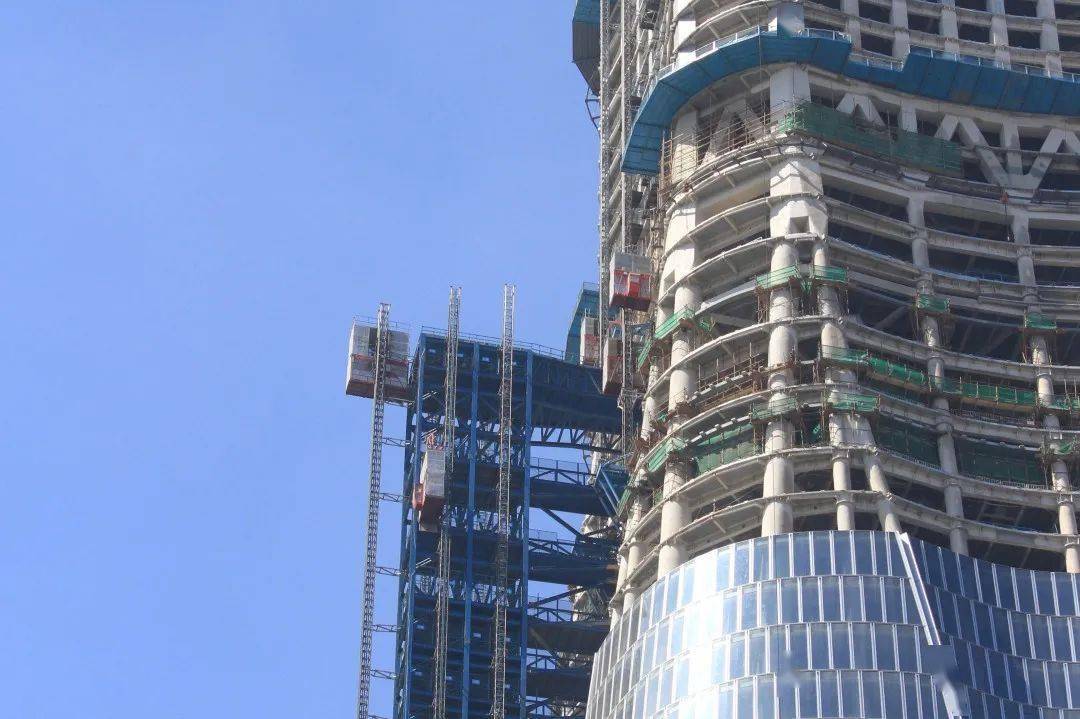

施工電梯47層“換乘”處
為解決由于建筑外立面變化大
而造成的施工電梯附著難題
“智囊團”在施工電梯47層
設置了“換乘”處
首創超高層物流通道塔+懸挑施工電梯的
“通天梯”垂直運輸方式
47層以下采用物流通道塔布置施工電梯
47以上搭建以核心筒為支撐的懸挑電梯
一舉打通了上下“主動脈”

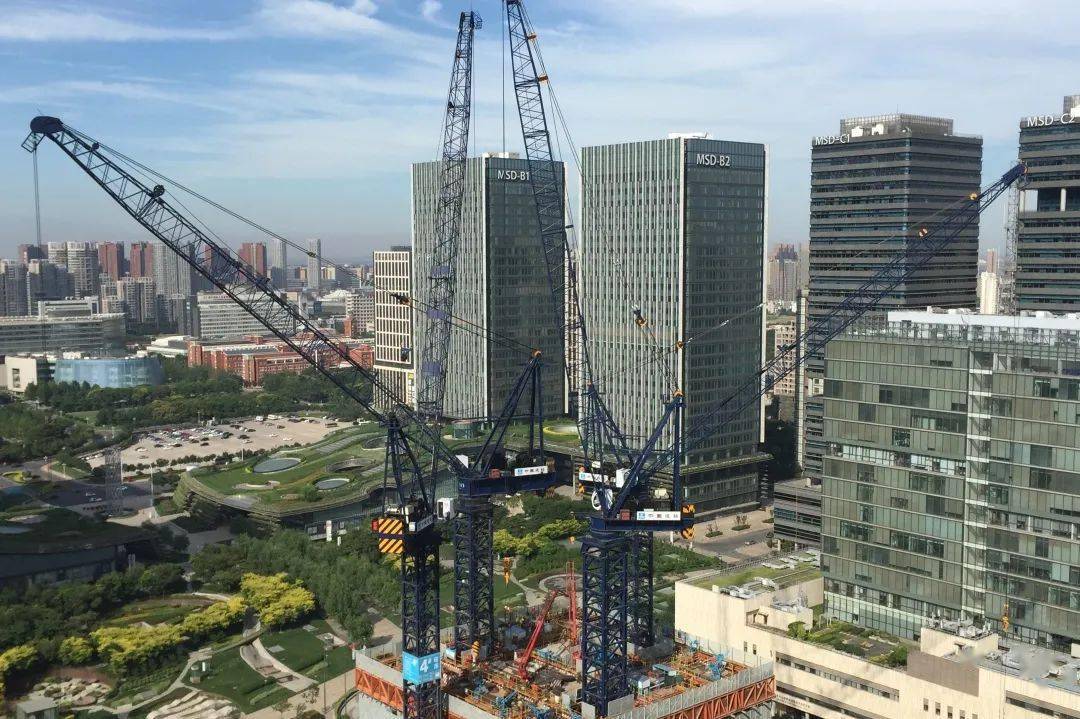

“塔吊蜘蛛俠”
項目還引入“塔吊蜘蛛俠”——
超高層外掛重型動臂式塔吊
來助陣解決大型鋼結構的運輸難題
為快速爬升并適應核心筒墻體縮變情況
項目團隊首創
超高層外掛重型動臂式塔吊
不對稱支撐體系 和爬升支撐體系
四梁合一技術
無論塔樓核心筒外緣變成什么形狀
塔吊都能穩穩地向上爬
BIM全生命周期管理“課代表”
天津周大福金融中心
建設周期長達6年
整個大廈的鋼構件數量有42000件
高空組對焊縫約37.6萬米
使用的焊絲可繞地球40圈
塔樓外立面幕墻單元板塊 約15000個
不規則四邊形幕墻單元板約1300多種
......
這樣建設周期長、體量大、工藝復雜的工程
如何實現有序、集約、高效、環保施工
項目創建總承包土建、鋼結構
幕墻和機電系統四大“戰斗室 ”

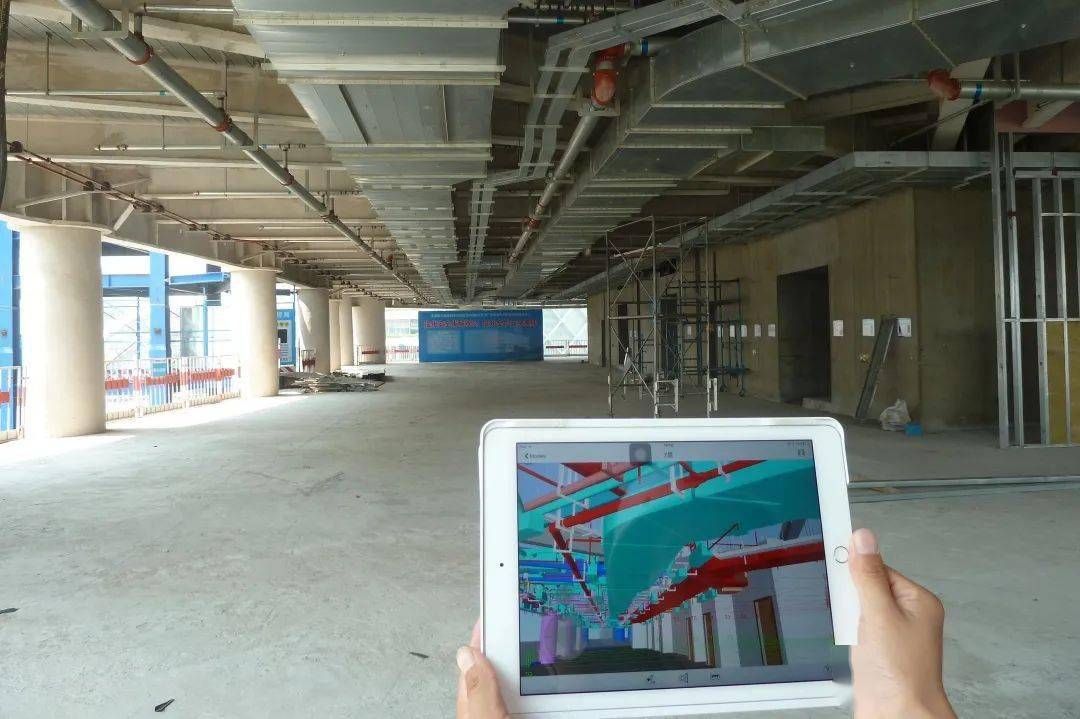

研發基于高精度BIM模型的
EBIM協同管理平臺
將所有工序、環節先在電腦上進行“預演”
......
共形成全專業各類深化圖紙逾8萬張
項目擁有 國內唯一全專業
LOD500精度模型
并于2017年獲得
全球工程建設行業全球卓越獎
這是五屆賽會以來
中國區 參賽作品取得的第一個一等獎
項目團隊代表中國、代表中建八局
站在了全球BIM行業的金字塔尖
18項科技之最書寫華章
六年匠心“筑”造
周大福金融中心項目創造了
6項世界之最，12項全國第一
不斷刷新各項超高層施工記錄
2020年4月
首層辦公大堂按期移交
辦公業態完全交付運營

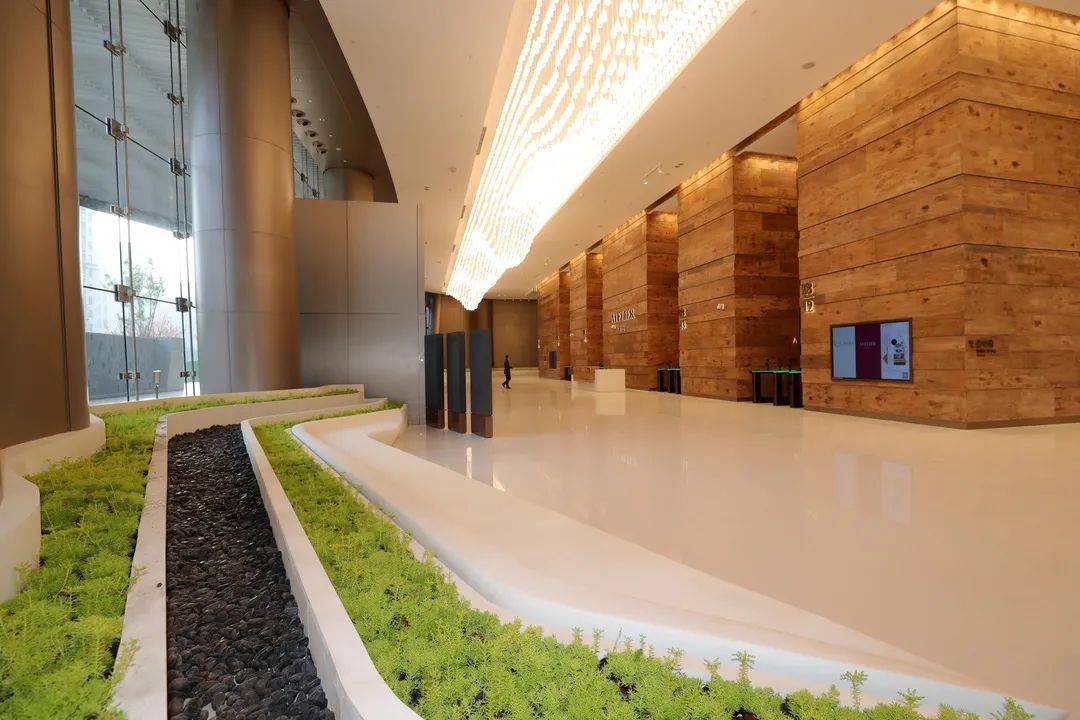

首層辦公大堂
7月，裙樓商場精裝修工程
順利通過消防竣工驗收
即將開放的文化零售新地標
K11 Select購物中心
將孵化濱海新區的文化力量
重塑天津傳統商業DNA
掀開周大福金融中心嶄新的一頁

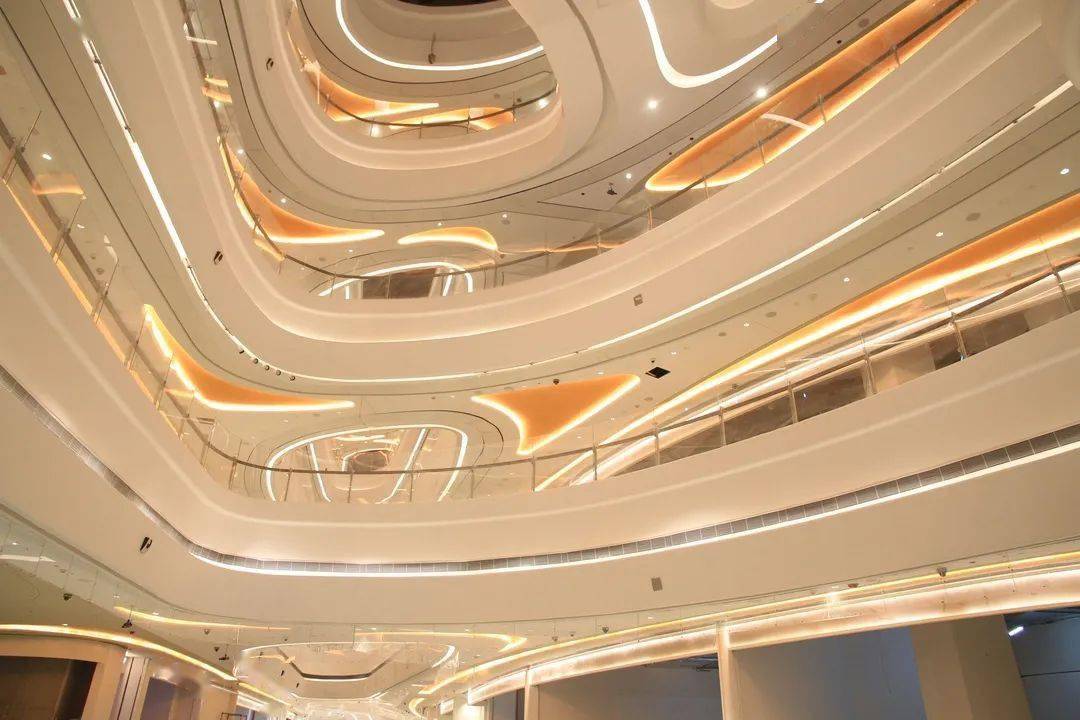

裙樓商場
周大福，超高層，舉世矚目
五百三，津塔立，力劈蒼穹
鐵軍匠心征南北，建筑奇跡奪天工
向建設者們致敬！
