河北省將發布《農村低能耗居住建筑節能設計標準》，看看怎么在鄉下建造被動房_行業標準_標準方案

1 總則................................................................................... 1

2 術語................................................................................... 2

3 基本規定............................................................................ 3

4 規劃布局與建筑節能設計.................................................... 9

4.1 規劃布局................................................................................................. 9

4.2 建筑設計............................................................................................... 10

5 圍護結構.......................................................................... 16

5.1 一般規定............................................................................................... 16

5.2 外墻....................................................................................................... 17

5.3 門窗....................................................................................................... 19

5.4 屋面....................................................................................................... 21

5.5 熱橋處理............................................................................................... 21

5.6 建筑氣密性........................................................................................... 24

6 供暖通風空調系統............................................................ 26

6.1 一般規定............................................................................................... 26

6.2 冷熱源系統........................................................................................... 26

6.3 通風設計............................................................................................... 31

6.4 末端設備............................................................................................... 35

7 采光與照明....................................................................... 37

7.1 一般規定............................................................................................... 37

7.2 采光....................................................................................................... 37

7.3 照明....................................................................................................... 38

8 可再生能源利用................................................................ 41

8.1 一般規定............................................................................................... 41

8.2 太陽能利用系統................................................................................... 41

8.3 地源熱泵系統....................................................................................... 43

8.4 生物質供暖系統................................................................................... 44

本標準用詞說明..................................................................... 54

引用標準名錄......................................................................... 55

1總則

1.0.1為適應國家建筑節能發展趨勢，立足農村基本現狀，提升農村居住建筑室內環境品質，提高能源利用效率，降低能耗，推動可再生能源應用，引導農村居住逐步實現超低能耗運行水平，制定本規程。

1.0.2本規程適用于農村低能耗居住建筑的節能設計。

1.0.3農村低能耗居住建筑的節能設計除應符合本標準的規定外，尚應符合國家和河北省現行有關標準的規定。

2術語

2.0.1農村低能耗居住建筑ultra-lowenergy rural building

農村低能耗居住建筑是指建筑能耗水平應較基準農村節能居住建筑本體節能率達到60%以上（節能率達到80%以上建筑）的建筑。

2.0.2農村基準節能居住建筑referencerural building

符合現行河北省標準《農村居住建筑節能技術標準》DB13(J)/T174-2014 相關要求的節能農村低能耗居住建筑。

3基本規定

3.0.1農村被動式低能耗居住建筑節能設計應根據建筑所在地區的氣候特征，室內環境參數及建筑能耗指標為約束性指標，圍護結構、能源系統和設備等技術性能指標為推薦性指標，進行性能化設計。

【條文說明】

3.0.1 健康、舒適的室內環境是提升建筑能效的基本前提。本規程提倡性能化設計方法，即以建筑室內環境參數和能耗指標為性能目標，利用能耗模擬計算軟件，對設計方案進行逐步優化，最終達到預定性能目標要求的設計過程。

3.0.2農村低能耗居住建筑主要房間室內熱濕環境參數應符合表3.0.2規定。

表3.0.2建筑主要房間室內熱濕環境參數

室內熱濕環境參數	冬季	夏季
溫度（℃）	≥18	≤26
相對濕度（%）	≥30	≤60

【條文說明】

3.0.2 現行河北省標準《農村居住建筑節能技術標準》DB13(J)/T174-2014中規定了室內計算溫度為14℃，該值是基于“十一五”期間對農村基本現狀的大量調研總結而定，考慮了農民與城鎮居民不同的生活習慣。當前我國社會主要矛盾已經轉化為人民日益增長的美好生活需要和不平衡不充分的發展之間的矛盾，為緩解這一矛盾，滿足農民對美好生活的向往，本標準提高了農村室內熱舒適度,考慮農村住宅與城市住宅“全空間、全時間”的取暖要求不同，農村住宅取暖的特點是部分“部分空間、部分時間”，農村居民因為頻繁進出房間，衣著普遍較厚，對室溫的要求較城市居民低3-5℃，本條文參照現行河北省標準《被動式超低能耗居住建筑節能設計標準》DB13(J)273-2018中的規定室內熱濕環境的要求做了相應調整。

臥室、客廳等主要功能房間室內相對濕度宜滿足冬季不低于30%，夏季不高于60%，冬季室內相對濕度不參與設備選型和能效指標的計算。當嚴寒地區不設置空調設施時，夏季室內熱濕環境參數可不參與設備選型和能效指標的計算。

3.0.3農村低能耗居住建筑的能效指標應符合表3.0.3的規定。

表3.0.3 居住建筑能效指標

	嚴寒地區	寒冷地區
供暖年耗熱量（kWh/(m2·a)	≤45	≤25

3.0.4農村低能耗居住建筑的能耗指標計算應依據現行河北省《被動式超低能耗居住建筑節能設計標準》DB13(J)/T273-2018附錄A。

【條文說明】

3.0.4 不同于傳統建筑節能的規定性指標，超低能耗建筑以能耗性能作為評價的指標，是一種性能化評價方法。通常而言，建筑能耗的計算結果受軟件和技術人員的影響較大，不同軟件以及不同人員采用相同軟件的計算結果的一致性較差，這也是業內對性能化判斷方法的主要顧慮。因此，標準通過統一的設計計算工具和計算方法，并對數據一致化和規范化，保證計算結果的準確性和權威性。能效指標計算工具宜滿足現行河北省標準《被動式超低能耗居住建筑節能設計標準》DB13(J)/T273-2018中計算工具的要求。

3.0.5應通過被動式技術降低建筑冷熱需求和提升主動式能源系統和設備的能效達到超低能耗目標，通過對可再生能源的利用降低對傳統化石能源的依賴。

【條文說明】

3.0.5 綜合來看，在建筑物邁向更低能耗的方向上，基本技術路徑是一致的，即通過建筑被動式、主動式設計和高性能能源系統及可再生能源系統應用，最大幅度減少化石能源消耗。建筑物節能技術路徑，應主要考慮以下三個步驟：

（1）建筑用能需求降低。在以供暖為主的建筑中，通過使用保溫隔熱性能更高的非透明圍護結構、保溫隔熱性能更高的外窗、無熱橋的設計與施工等技術，提高建筑整體氣密性，達到供暖需求的降低。在以供冷為主的建筑中，通過使用遮陽技術、自然通風技術、夜間免費制冷等技術，降低建筑物在過渡季和供冷季的供冷需求。這些不使用主動能源系統，可以降低建筑冷熱需求的技術，統稱為被動式技術。

超低能耗建筑規劃設計應在建筑布局、朝向、體形系數和使用功能方面，體現超低能耗建筑的理念和特點，并注重與氣候的適應性。嚴寒和寒冷地區冬季以保溫和太陽得熱為主，兼顧夏季隔熱遮陽要求。

（2）能源系統和設備效率提升。農村建筑相較于城市建筑，其主動式設備系統相對會少，同時更強調經濟合理、因地制宜，為此，超低能耗農村低能耗居住建筑應合理選擇冷熱源，貼合農村低能耗居住建筑生活習慣，構建系統及相關參數，采用高效設備，切實降低建筑化石能源消耗。

（3）通過充分利用可再生能源對建筑化石能源消耗進行平衡和替代。農村建筑多為低層建筑，部分地區具有較好的太陽能利用條件，應充分挖掘建筑物本體表皮、周邊區域的可再生能源應用潛力，對能耗進行平衡和替代。

3.0.6農村低能耗居住建筑的能源系統宜優先選擇可再生能源；可再生能源的利用應采取靈活的方式，可采用單戶分散利用方式，也可采用集中利用方式。

【條文說明】

3.0.6 農村地區的農村低能耗居住建筑相較于城市的多層、高層建筑，具有較好的利用可再生能源的條件，同時從生態文明建設的角度，應保護農村的綠水青山，為此，農村低能耗居住建筑宜優先利用可再生能源，甚至實現無化石能源消耗，以保護農村自然環境。

可再生能源利用時，應做到因地制宜，多能源互補和綜合利用，選擇適宜當?shù)亟?jīng)濟和資源條件的技術來實施。

可再生能源利用基本方式可如下：

1對秸稈、林木等生物質資源豐富的地區，宜采用生物質爐具供暖系統；

2對太陽能資源豐富的地區，宜采用太陽能供暖系統；

3對電力資源有保障且冬季室外溫度未過低的地區，宜采用空氣源熱泵供暖系統；

4對有良好的地熱資源地區，且地質條件和經濟條件均允許時，可采用地源熱泵進行供熱；

5當有其他相關適宜技術滿足安全實用、便捷經濟以及節能環保等要求也可采用；

6當單一供熱方式無法滿足需求時，可考慮多種能源耦合方式，同時應注意不同供暖系統之間的匹配，應對可行性和經濟性進行嚴謹?shù)姆治?，不可盲目采用?/span>

3.0.7農村低能耗居住建筑的能源系統宜綜合考慮農村低能耗居住建筑用電、炊事、供暖或制冷、生活熱水等用能需求進行統籌考慮設計。

3.0.8農村低能耗居住建筑宜設有室內環境及能耗監測系統，對室內環境參數及能耗進行分類分項計量，并應具有數據存儲及分析功能。

【條文說明】

3.0.8 便于住戶管理和定期運行數據后評估。

3.0.9農村低能耗居住建筑室內空氣質量應滿足現行國家標準《室內空氣質量標準》GB/T18883的相關規定。

3.0.10農村低能耗居住建筑所使用材料、制品和設備應符合設計要求。使用材料的燃燒性能等級和防火要求，應符合現行國家標準《建筑內部裝修設計防火規范》GB50222、《建筑設計防火規范》GB50016等的有關規定。

【條文說明】

3.0.10 不得采用國家和地方禁止和限制使用的建筑材料、制品和設備。

3.0.11農村低能耗居住建筑施工質量應符合現行國家標準《建筑工程施工質量驗收統一標準》GB50300和《建設工程施工現場消防安全技術規范》GB50720等規定。

4規劃布局與建筑設計

4.1規劃布局

4.1.1農村低能耗居住建筑選址應滿足場地安全要求，無不利自然條件，同時宜避開洼地、溝底等凹地，選擇在冬季避風地段。

【條文說明】

4.1.1 村落選址應關注自然環境條件，充分考慮如泥石流、洪水、滾石等不利因素帶來的安全隱患。

4.1.2農村低能耗居住建筑布局應滿足下列規定：

1農村居住建筑布局應有利于冬季采光、防風；

2 農村居住建筑布局南立面不宜受到過多遮擋。建筑與庭院里的植物的距離應滿足采光與日照的要求；

3山地高崗的農村居住建筑布局應依山就勢，充分利用場地高差。

【條文說明】

4.1.2 農村居住建筑間距應滿足采光要求，互不遮擋，為冬季利用太陽輻射創造有利條件。農村居住建筑布局宜結合場地設計，在冬季主導風向的上風向設置擋風屏障，宜將農村低能耗居住建筑凈密度大的組團布置在冬季主導風向的上風向，開敞型院落式組團開口宜背對冬季主導風向，減少冬季冷風影響。

從采光與日照的角度考慮，農村居住建筑的南立面不宜受到過多遮擋。農村居住建筑庭院里常常種有各種植物，容易對建筑造成一定遮擋，在進行庭院規劃時，要注意樹木種植位置與建筑之間保持適當距離，避免對建筑的日照與采光條件造成過多不利影響。

山地農村居住建筑布局應考慮山地建筑特點，降低土方量，減少對山地生態環境影響。

4.2建筑設計

4.2.1 農村低能耗居住建筑設計應體現地方特色，應總結并采用當?shù)赜行У谋Ｅ禍亟?jīng)驗和措施，并應與當?shù)孛窬咏ㄖO計風格相協調。

【條文說明】

4.2.1 各地民居特色的形成，除了有地域文化因素外，很大程度是由當?shù)貧夂?、地理因素所致，一些傳統的保溫經驗及措施，不但有效，又有很好的地區適宜性，因此建筑節能設計時，應吸收和借鑒，同時應注重對當?shù)孛窬犹厣膫鞒小?/span>

4.2.2 農村低能耗居住建筑主體宜朝向南北或接近南北。

【條文說明】

4.2.2 農村低能耗居住建筑朝向應綜合考慮太陽輻射得熱、自然通風及天然采光的要求。整體而言，應冬季爭取較多的日照，夏季避免過多的日照，并有利于形成自然通風。

與其他朝向比較，南北向或接近南北向的農村低能耗居住建筑冬季可獲得更多太陽輻射，夏季獲得更少太陽輻射，是有利節能的朝向。影響農村低能耗居住建筑朝向的因素較多，各地區農村低能耗居住建筑建議朝向可參考現行行業標準《民用建筑綠色設計規范》JGJ/T229中規定。

4.2.3 建筑體型宜規整緊湊，避免過多的凹凸變化，建筑體形系數不宜大于0.5。

【條文說明】

4.2.3 農村低能耗居住建筑體形系數越大，通過圍護結構散熱量越多。造型宜規整，宜選擇雙拼式、疊拼式、聯排式布置方式。

通?？刂企w形系數的大小可以采用以下方法：

（1）增加建筑物的聯列數；

（2）增加房間進深；

（3）增加建筑物層數；

（4）減小建筑物的周長；

（5）建筑平面：建筑平面應盡量減少不必要的、小尺度的凹凸不齊，使外墻形成比較簡單劃一的延長。同時建議主體建筑最好選用平面特征。

4.2.4 農村居住建筑的外窗面積不應過大，南向宜采用大窗，北向宜采用小窗，窗墻面積比限值宜符合表4.2.4的規定。

表4.2.4農村居住建筑的窗墻面積比限值

朝向	窗墻面積比
嚴寒地區	寒冷地區
北	≤0.25	≤0.30
東、西	≤0.30	≤0.35
南	≤0.40	≤0.45

【條文說明】

4.2.4 窗墻面積比既是影響建筑能耗的重要因素，也受建筑日照、采光、自然通風等室內環境要求的制約。不同朝向的開窗面積，對上述因素的影響有較大差別。綜合利弊，本標準按照不同朝向，提出了窗墻面積比的推薦性指標。

4.2.5 農村低能耗居住建筑平面設計宜符合下列規定：

1根據常住人口數量、功能需求等確定合理的建筑面積；

2房間功能完整，不宜將廚房、衛生間等房間與建筑主體分離設置；

3 室內各功能房間氣流組織應合理；

4主要功能房間宜布置在南向位置，廚房、室內衛生間、儲藏室等輔助房間宜布置在北向或外墻側。

5 主要功能房間應遠離噪聲源。

【條文說明】

4.2.5 調研發現農村居住建筑普遍存在房間閑置和單個房間面積過大等現象。根據農村人口統計數據，近幾年農戶常駐人口數有明顯下降趨勢。為節約取暖成本，農戶會減少局部房間的供暖，導致客廳等房間溫度不高，空間利用率低，仍無法改變農村居住建筑臥室功能疊加的問題。因此，建議合理控制獨立房間面積，在總建筑面積不變的情況下，增加其他功能房間，提高農民的居住水平。

完整的農村居住建筑平面包括：起居室/客廳、臥室、廚房、餐廳、衛生間、浴室、儲藏間等。宜根據實際需求，合理配置。完善平面功能，即可提高農村居住建筑的居住舒適性，又可降低入戶門的開啟頻率，減少由此帶來的熱量流失。農村居住建筑中當采用生物質能（柴火）燃料時，柴房應與主體建筑分離，灶房宜與主體建筑分離。

鼓勵農村居住建筑采用自然通風方式，降低夏季熱負荷。因此應考慮廚房灶具及采暖爐具燃燒時產生的煙氣影響，合理引導室內空氣流動，避免燃燒或者其他污濁空氣的侵入，營造舒適宜人的微氣候環境。綜合利用余熱，對降低農村冬季供暖能耗，改善居住環境具有重要作用。應充分考慮余熱排放方式，在不影響舒適度、安全性的前提下回收利用。

臥室、客廳等是農村居住建筑的主要功能房間，人員駐留時間長，應優先保證其室內的熱舒適度。農村居住建筑的南向可獲得較多的太陽輻射，可提高房間冬季溫度。輔助功能房間有衛生間、儲藏間等，將其置于北側，有利于抵擋冷風侵襲，減緩主要功能房間的熱量流失。

4.2.6 農村低能耗居住建筑應因地制宜利用太陽能，宜設置陽光房、暖廊等過渡空間。

【條文說明】

4.2.6 嚴寒及寒冷地區，部分農村低能耗居住建筑常在南向設置暖廊，冬季時是居家勞作的舒適陽光房，夏季進行遮陽，或開敞成為涼廊，同時又為南向窗及墻面進行一次防護，利于降低農村低能耗居住建筑用能需求。

4.2.7 農村低能耗居住建筑的平面空間組織、剖面設計、門窗位置和開啟方式的設置，應有利于組織室內自然通風。

【條文說明】

4.2.7 門窗洞口開啟位置及方式應有利于向房間引入室外風。房間布局宜有利于室內空氣流動，形成“穿堂風”。參考現行國家標準《農村低能耗居住建筑設計規范》GB50096的技術要求。

4.2.8 農村居住建筑的開間不宜大于6m，單面采光房間的進深不宜大于6m8，室內凈高不宜大于3m。

【條文說明】

4.2.8 本條從節能和有利于創造舒適的室內環境的角度出發，規定了農村居住建筑功能空間的適宜尺寸。

4.2.9 根據地區光氣候特點，主要功能房間應充分考慮利用天然采光，相關采光標準值應符合表7.2.2的規定。

【條文說明】

4.2.9 主要功能房間是指臥室、起居室（廳）、廚房、衛生間等。

4.2.10 嚴寒地區建筑出入口應設門斗，寒冷地區面向冬季主導風向出入口應設門斗。

【條文說明】

4.2.10 參照《民用建筑統一標準》GB50352-2019的技術要求。

4.2.11 農村超低能耗居住建筑宜采用預制裝配式結構、保溫與結構一體化等新型結構體系與技術，其結構設計應符合相應產品、技術標準的規定。

【條文說明】

4.2.11 預制裝配結構主要有預制裝配式混凝土結構、鋼結構和木結構，預制裝配式結構與傳統砌體結構、現澆混凝土結構等相比，質量好，建設速度快，還能節約資源、減少污染排放，具備條件時，應優先采用新型結構體系。采用預制裝配式結構時，須考慮溫度變形、風壓等因素的影響，應按照相應標準進行結構設計。

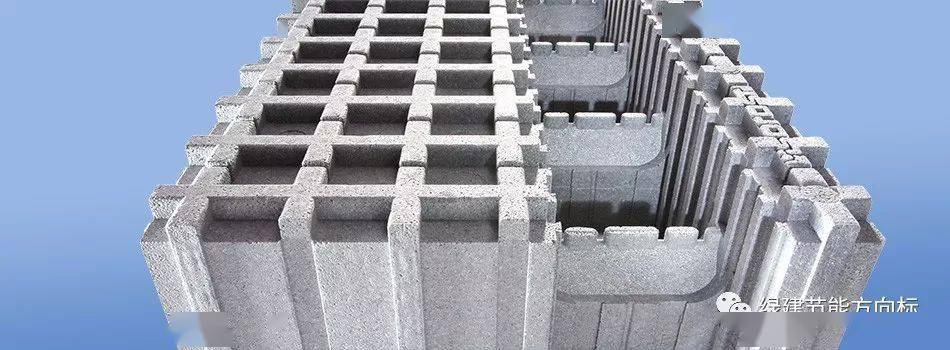

常用的保溫與結構一體化技術有復合保溫鋼筋焊接網架混凝土剪力墻（CL體系）、EPS模塊混凝土剪力墻結構夾芯保溫現澆系統等，采用這些技術時，保溫層、結構層及防護層之間應有可靠連接措施，防止脫落，保護層還應有可靠的防開裂和防水措施。

5圍護結構

5.1一般規定

5.1.1非透光圍護結構平均傳熱系數可按表5.1.1選取。

表5.1.1農村低能耗居住建筑非透明外圍護結構平均傳熱系數

K（W/（m 2 ·K ））

圍護結構部位

氣候分區

外墻

屋面

地面及外挑樓板

嚴寒地區

≤0.20

≤0.30

寒冷地區

≤0.30

≤0.45

5.1.2分隔供暖空間和非供暖空間的非透光圍護結構平均傳熱系數可按表5.1.2選取。

表5.1.2分隔供暖空間和非供暖空間的非透光圍護結構平均傳熱系數

圍護結構部位	傳熱系數K[W/(㎡·K)]
嚴寒地區	寒冷地區
樓板	0.20-0.35	0.30-0.55
隔墻	1.0-1.25	1.20-1.55

5.1.3外窗熱工性能可按表5.1.3選取。

表5.1.3外窗傳熱系數（K）值和太陽得熱系數（SHGC）值

性能參數	嚴寒地區	寒冷地區
傳熱系數K（W/(㎡·K)）	≤1.0	≤1.2
太陽得熱系數SHGC	冬季	≥0.45	≥0.45

注：太陽得熱系數為包括遮陽構件（不含內遮陽構件）的綜合太陽得熱系數。

5.1.4外門窗的氣密、水密和抗風壓性能應按現行國家標準《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》GB/T7106的規定，其氣密性等級不應為低于7級，水密性等級不應低于4級，抗風壓性能應按現行國家標準《建筑結構荷載規范》GB50009計算確定。

5.1.5農村低能耗建筑外門透光部分宜符合第5.1.3條外窗的規定；嚴寒地區外門非透光部分傳熱系數K值不宜大于1.5W（m 2 ·K ），寒冷地區外門非透光部分傳熱系數K值不宜大于1.8W（m 2 ·K ）。

5.1.6嚴寒地區分隔供暖與非供暖空間的戶門傳熱系數K值不宜大于1.8W（m 2 ·K ），寒冷地區分隔供暖與非供暖空間的戶門傳熱系數K值不宜大于2.0W（m 2 ·K ）。

5.1.7門窗洞口尺寸應符合現行國家標準《建筑門窗洞口尺寸系列》GB/T5824的規定，并應優先選用現行國家標準《建筑門窗洞口尺寸協調要求》GB/T30591規定的尺寸。

【條文說明】

5.1.7 門窗洞口尺寸宜符合最小窗墻比的要求。

5.1.8外窗和遮陽裝置性能選擇時，應綜合考慮夏季遮陽、冬季得熱以及天然采光的需求。

5.2外墻

5.2.1農村低能耗居住建筑外墻宜采用外墻外保溫或保溫結構一體化的構造形式，在特殊條件下可采用其它保溫構造形式，并應采用重質圍護結構，同時兼顧墻體熱惰性。

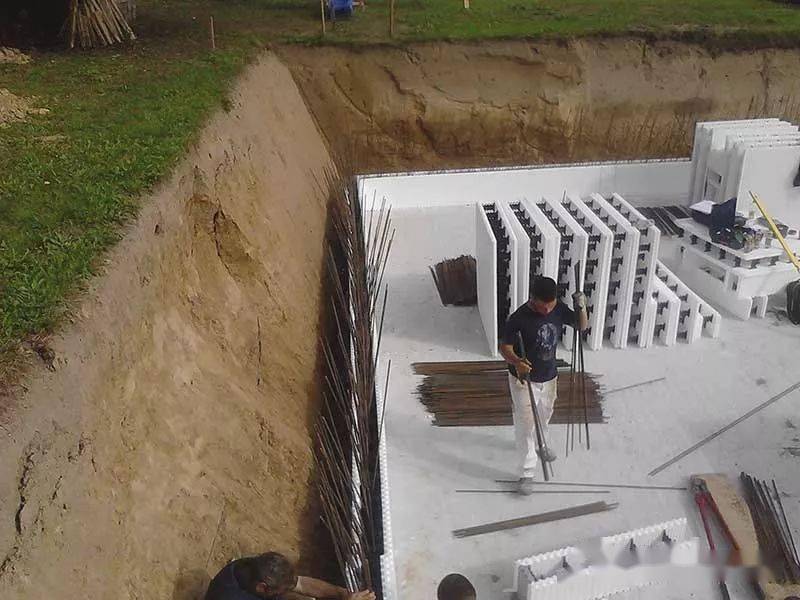

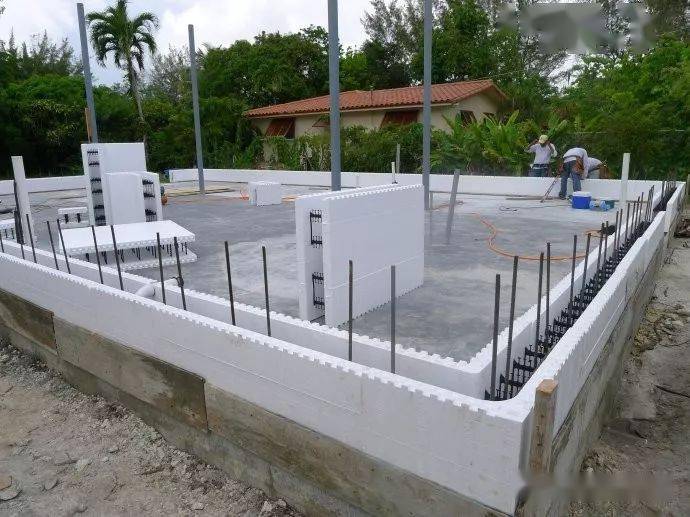

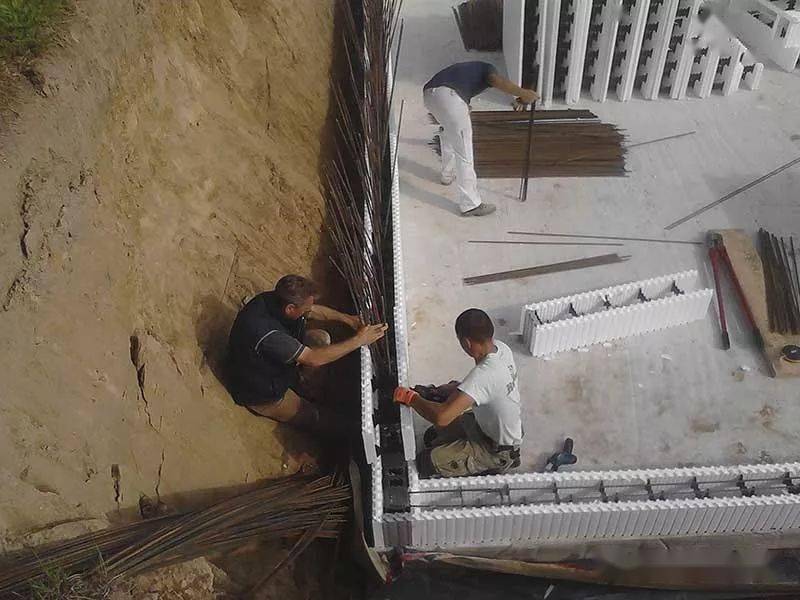

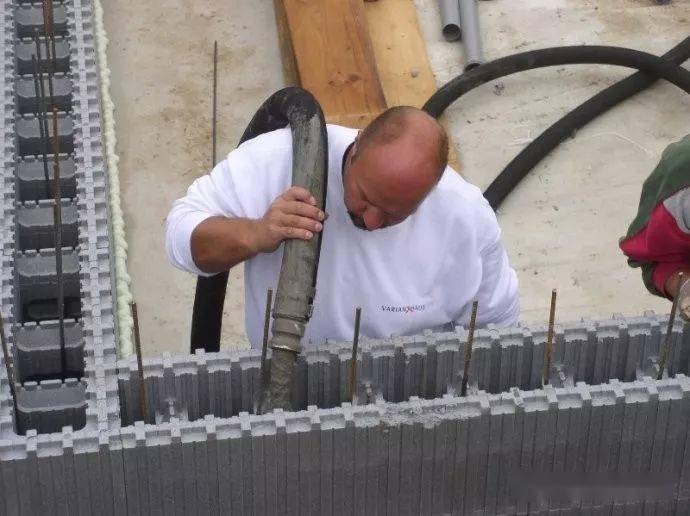

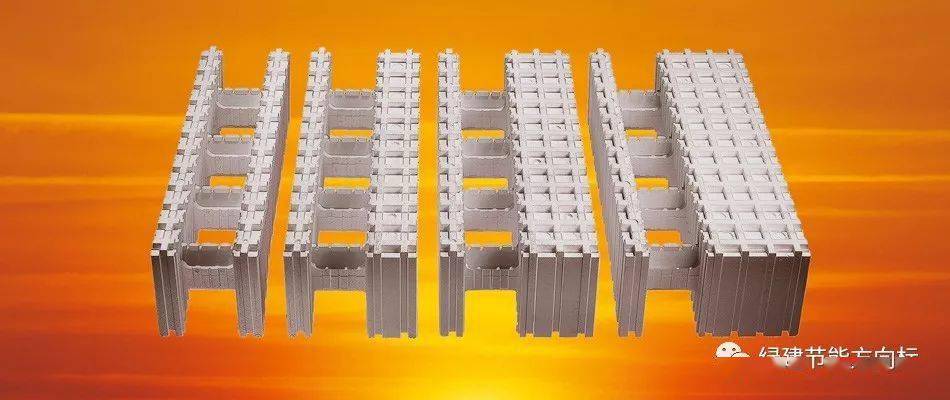

5.2.2農村住宅建筑采用EPS模塊混凝土剪力墻結構時宜按現行國家和河北省相關標準進行設計。

5.2.3外墻保溫構造選擇時應對墻體內部進行結露驗算。

5.2.4采用外墻外保溫形式時，外墻保溫系統防火性能及防火隔離帶的設置應符合國家現行標準《建筑設計防火規范》GB50016、《建筑外墻外保溫防火隔離帶技術規程》JGJ289等的規定。

5.2.5外保溫系統宜采用輕質飾面層。面密度超過30kg/m 2 的外保溫系統宜設置托架，托架的設置應采取斷熱橋措施。

5.2.6外墻外保溫系統用保溫材料的物理性能重要指標應符合國家和河北省現行標準的相關規定。

【條文說明】

5.2.6 外墻外保溫系統用保溫材料物理性能指標表可參考表1。

表1外墻外保溫系統用保溫材料物理性能指標表

材料類型	序號	參數	技術要求
普通膨脹聚苯板	1	導熱系數（平均溫度25℃），W/(m·K)	≤0.037
2	表觀密度，kg/m 3	18～22
3	垂直于板面方向的抗拉強度，MPa	≥0.10
4	尺寸穩定性，%	≤0.3
5	吸水率（體積分數），%	≤2
石墨聚苯板	1	導熱系數（平均溫度25℃），W/(m·K)	≤0.032
2	表觀密度，kg/m 3	18～22
3	垂直于板面方向的抗拉強度，MPa	≥0.10
4	尺寸穩定性，%	≤0.3
5	吸水率（體積分數），%	≤2
巖棉帶	1	質量吸濕率，%	≤0.5
2	短期吸水量（部分浸入），kg/m 2	≤0.5
3	導熱系數（25℃），W/（m·K）	≤0.044
4	垂直于表面的抗拉強度，MPa	≥0.15
5	酸度系數	≥1.8
聚氨酯板	1	芯材表觀密度，kg/m 3	≥35
2	芯材導熱系數（平均溫度25℃），W/(m·K)	≤0.024
3	芯材尺寸穩定性（70℃，48h），%	≤1.0
4	吸水率（體積分數），%	≤2
5	垂直于板面方向的抗拉強度，MPa	≥0.10

5.3門窗

5.3.1外門窗玻璃宜選用中空玻璃、Low-E中空玻璃或真空玻璃，外門窗型材宜選擇木材、塑鋼型材、斷橋鋁合金型材或復合型材等。

5.3.2外窗應采用三道耐久性良好的密封材料密封，每扇窗至少有兩個鎖點。在滿足抗風壓要求的情況下，應盡量減少門窗分格。

5.3.3玻璃間隔條應使用耐久性良好的暖邊間隔條。

【條文說明】

5.3.3 暖邊間隔條熱傳導系數小于鋁間隔條的熱傳導系數，包括剛性暖邊間隔條和柔性暖邊間隔條兩類。

5.3.4外門窗框與主體結構連接處應采取斷熱橋措施。

5.3.5外窗洞口宜設置金屬窗臺板對保溫層進行保護。其安裝及性能指標應符合下列列規定：

1 金屬窗臺板與窗框之間應有結構性連接，并采取密封措施；

2 金屬窗臺板下側與外墻保溫層的接縫處應采用預壓膨脹密封帶密封；

3 金屬窗臺板應采取抗踩壓措施；

4 金屬窗臺板應設滴水線；

【條文說明】

5.3.5 為了保護窗臺處的保溫層，避免日曬雨淋的侵蝕和踩壓的破壞，設置窗臺板至關重要，為了便于安裝，通常采用成品金屬窗臺板。窗臺板需固定于窗框，應嵌入窗框下口10mm~15mm；兩側端頭應上翻，并嵌入窗側口的保溫層中20mm~30mm。窗臺板與窗框和外墻保溫層之間應采用硅酮密封膠和預壓膨脹密封帶密封。另外，當外墻面保溫層較厚時，窗臺板自身強度不足或無其他承托措施則不能滿足上人、置物的荷載要求，所以要求窗臺板自身應具備足夠的強度或通過采取支撐架、支撐板等安全措施，滿足擦窗、安裝空調時上人踩壓等需要。金屬窗臺板宜采用工業化生產構件，做好防銹處理。

5.3.6外門窗的開啟方式，應充分考慮相鄰空間的使用需求，避免撞傷及無法開啟。

5.4屋面

5.4.1屋面設計應選擇經濟適用、高強輕質、綠色環保的屋面材料部品，優先選擇獲得綠色建材標識的材料部品。

5.4.2當屋面保溫層采用多層保溫材料時，應分層錯縫鋪貼，各層之間應有可靠粘結。

5.4.3屋面的結構層上、保溫層下應設置隔汽層，隔汽層應沿女兒墻內側向上至屋面保溫層外100mm；屋面保溫層上應設置防水層，防水層應延續到女兒墻頂部蓋板內。

5.4.4對女兒墻等突出屋面的部位，其保溫層應與屋面、墻面保溫層連續，不得出現結構性熱橋。女兒墻頂部宜設置金屬蓋板，金屬蓋板與結構連接部位應采取無熱橋的措施。

【條文說明】

5.4.4 女兒墻、屋面上人口、突出屋面的管道等構件的保溫層頂部是薄弱環節，宜受到日曬雨淋的自然侵蝕或人為的踩壓破壞，宜采用金屬蓋板進行保護，蓋板與主體結構之間應采用斷熱橋錨栓固定。

5.4.5應避免在屋面上開口，當必須開口時應減小開口面積，應制定氣密性保障方案。

5.4.6屋面應根據農戶生活需求，預留太陽能生活熱水、太陽能光伏發電等系統所用設備的支撐構件及相應預留管線，并采取無熱橋措施。

全文后半部分略，感興趣的朋友可以連線后臺獲得全文。以下分享具體建造攻略。

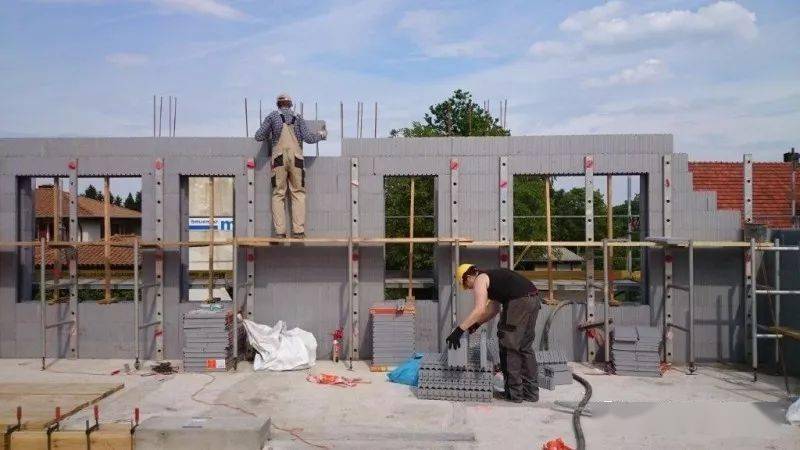

今天為你分享一種建造高品質別墅的策略：
