保溫裝飾板又稱保溫裝飾一體板，也叫一體板。是由保溫材料、裝飾面板等組成。各個廠家對保溫裝飾板的稱呼略有不同：保溫裝飾板、節能裝飾板、保溫裝飾一體板板、外墻外保溫一體板、保溫一體板、外墻保溫裝飾板等，是在工廠預制成型的具有外墻保溫和裝飾功能的板材。十幾年前，作者在百度詞條里開創了這個名詞術語，那時候，中國的保溫裝飾板廠家不過數十家，如今，生產保溫裝飾板的廠家遍地開花，共享建筑節能發展帶來的紅利。
保溫裝飾板體系現在是介于薄抹灰涂料外保溫系統和干掛幕墻系統的中間方案，現在得到大力推廣，它的優勢非常多，下面這些值得你給業主方多推推。
1.保溫隔熱降耗節能：
外墻保溫裝飾一體板具有優異的保溫隔熱特性，與傳統的外墻保溫裝飾建材相比，有極佳的耐寒隔熱性能。很大程度地降低了采暖和制冷能耗，從而節省了能源支出。而且產品性價比高，比干掛幕墻要便宜，比涂料薄抹灰保溫更高檔。
2.安裝便捷節省成本：
安裝方式簡單、快捷，并不受季節氣候和地理環境限制，全年皆宜。顯著縮短的工程周期，不僅加快了工程進度，也節約了建筑成本，降低了綜合造價。 外墻保溫裝飾一體板在達到裝飾和保溫隔熱效果的同時，最大限度地降低了外墻負荷，對空間及土地的可利用性增強。如果你不相信，那么請看下面這段視頻，是介紹保溫裝飾板是如何安裝施工的。
3.輕質省地耐震防裂：
外墻保溫裝飾一體板質量輕、強度高、耐沖擊性能好。它質輕的優點不僅降低了建筑本身的負擔，并且很大程度地降低了地震對建筑物的影響。該板材安裝在輕鋼結構的建筑上，整體性強，抗震防裂，堅固安全。
4.板材阻燃防水防潮：
外墻保溫裝飾一體板的芯材經過特殊處理，具有良好的阻燃性能，安全無憂。傳統的外墻裝飾材料，普遍存在因透水透寒而引起的基材退化，從而導致室內墻面滲水等問題。而外墻保溫裝飾一體板優良的自身結構及板材間緊湊的凹凸插接扣槽式的安裝方式，避免了雨、雪、凍、融、干、濕循環造成的結構破壞，安裝后消除了墻面的滲水之憂，有效地避免了室內墻面發霉的現象。即使是在嚴寒地區，性能穩定的外墻保溫裝飾一體板也毫無滲水變形之憂，延長了建筑的使用壽命。
5.隔音降噪安靜舒適：
外墻保溫裝飾一體板中間的芯材為高密度聚氨酯發泡構成的保溫隔音層，其內部為獨立的密閉式氣泡結構，具有良好的隔音效果。適用于噪音區附近的公寓、醫院、學校等建筑，有效降低室外噪音進入室內，保持室內環境安靜舒適。
6.綠色環保經久耐用：
外墻保溫裝飾一體板具有穩定的化學和物理結構，不會分解霉變、無輻射、無污染，綠色環保。該板材同樣能夠被靈活拆卸后重新利用安裝在其它建筑上，施工剩余的邊角料也能夠加以回收再利用，在施工過程中很大程度地減少建筑垃圾，是高品質、高性能的環保產品。外墻保溫裝飾一體板易清潔、經久耐用，使用壽命長。
7.裝飾性強更多選擇：
保溫裝飾板外飾面的顏色方案多種多樣，有仿石材效果的，有金屬幕墻效果的，也有一些花紋浮雕效果等等。完全可以與任何一種幕墻方案效果媲美，可以實現干掛石材的厚重，也可以實現陶板幕墻的唯美。
8.應用范圍廣泛：
可廣泛的應用于市政建設、公寓住宅、辦公會館、別墅、園林景點、舊樓改造、門衛崗?fù)さ戎T多工程領域。該建材既適用于新建的磚混結構、框架結構、鋼結構、輕體房等類型的建筑，也適用于既有建筑的裝飾節能改造，以及室內外裝飾。外墻保溫裝飾一體板正在成為越來越多墻體保溫裝飾建材的首選。

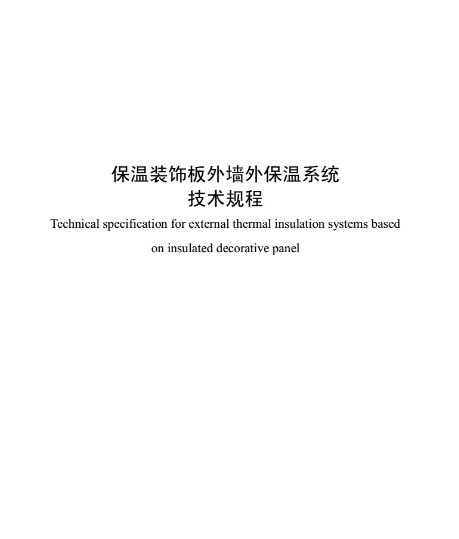

如今，保溫裝飾板作為一種重要的保溫形式，在國內的建筑節能項目上得到了廣泛的使用。江蘇省近期發布了《保溫裝飾板外墻外保溫系統技術規程》征求意見稿，大家可以關注一下，尤其是了解一些哪些保溫材料可以作為保溫裝飾板的保溫芯材。就目前的該標準文稿來看，有5種保溫材料入選，分別是石墨改性EPS板、石墨改性XPS板、硬泡聚氨酯板、巖棉條、發泡陶瓷板。下面我們初步瀏覽一些這份標準的部分內容吧！
1 總則
1.0.1 為規范江蘇省保溫裝飾板外墻外保溫系統工程應用，保證工程質量，做到因地制宜、技術先進、經濟合理、安全適用，特制定本規程。
【條文說明】我國從21世紀初開始外保溫工程的應用，前期應用較多的主要有EPS板薄抹灰外保溫系統、膠粉聚苯顆粒外保溫系統、現澆混凝土外保溫系統等。保溫裝飾板外保溫系統是對保溫、裝飾兩者集成的一種工廠化生產的外墻外保溫技術，是建筑幕墻和建筑外保溫技術的有機結合，同時兼具兩者的優勢，目前已成為我國外墻外保溫體系的重要組成。
1.0.2 本規程適用于新建、擴建和改建民用建筑及既有民用建筑節能改造的外墻外保溫工程的設計、施工及驗收。
【條文說明】本規程適用于江蘇省以混凝土、砌體結構為基層的新建、擴建民用建筑及既有建筑節能改造保溫裝飾板外墻外保溫工程的設計、施工與工程質量驗收，工業建筑外墻外保溫也可參照?qǐng)?zhí)行。
隨著既有建筑節能（綠色化）改造工作的不斷推進，保溫裝飾板外保溫系統區別于常規薄抹灰外保溫系統的工廠化制造程度高、施工周期短、現場濕作業少等優點也得到充分體現，將迎來巨大的發展機遇。
1.0.3 采用保溫裝飾板進行建筑節能工程的外墻外保溫系統設計、施工和驗收時，除應執行本規程外，尚應符合國家、行業和江蘇省現行有關標準的規定。
【條文說明】作為外墻外保溫系統的一種，保溫裝飾板外墻外保溫工程的設計、施工和驗收時，除應滿足本規程要求，尚應符合建筑外墻節能、裝飾等相關的國家、行業和我省現行有關標準的規定。
2術語
2.0.1 保溫裝飾板外墻外保溫系統 external thermal insulation systems basedon insulated decorative panel
由保溫裝飾板、粘結砂漿、錨固件和密封膠等組成，采用粘接和錨固的固定方式，置于建筑物外墻外側的保溫裝飾一體化系統，系統還包括必要時采用的護角、托架等配件以及防火構造措施。
2.0.2 保溫裝飾板 insulated decorative panel
在工廠預制成型，集保溫功能和裝飾功能于一體的板狀材料。由保溫芯材板、面板、飾面層構成，根據需要設置底板。
【條文說明】保溫裝飾板應由帶飾面層的面板、保溫芯材板組成，必要時可增加底板，且應在工廠預制。飾面層可以采用氟碳涂料、真石漆、外墻彈性涂料等；面板可以采用硅鈣板、水泥壓力板等無機板材，或在保溫芯材板表面經工廠流水線直接制備的聚合物砂漿層，后期在其表面進行飾面層加工，也可采用直接具有裝飾功能的鋁板或鍍鋁鋅鋼板、石材、瓷板作為面板。保溫芯材板可以為石墨改性聚苯乙烯擠塑板（石墨改性XPS）、石墨改性苯乙烯模塑板（石墨改性EPS）等熱塑性有機保溫材料，或巖棉帶（RWS）等無機保溫材料；底板宜采用經打孔、開槽等處理的無機板類材料。
2.0.3面板 surface panel
粘貼在保溫芯材板表面的板材或聚合物砂漿層，在保溫裝飾板中起增強作用的構造層。
2.0.4 保溫芯材板 insulated panel
由導熱系數小于0.045W/(m?K)的有機保溫板或?qū)嵯禂?shù)小于0.08W/(m?K)的無機保溫板構成，在保溫裝飾板中起保溫作用的構造層。
【條文說明】保溫芯材板可以為導熱系數小于0.045 W/(m?K)的有機保溫板，如：石墨改性聚苯乙烯擠塑板（以下簡稱：石墨改性XPS），石墨改性聚苯乙烯模塑板（以下簡稱：石墨改性EPS）等，或?qū)嵯禂?shù)小于0.08 W/(m?K)的無機保溫板，如：巖棉帶（以下簡稱RWS）、發泡陶瓷板等。除了上述保溫板材，還可以是其他經過國家或當?shù)刂鞴懿块T審批認可的保溫板材。
我省于2012年發布江蘇省《巖棉外墻外保溫系統應用技術規程》JG/T046-2012，在2015年發文（蘇建科函[2015]45號）批準延用，目前巖棉已成為我省各類外墻外保溫系統和防火隔離帶的重要組成材料，巖棉帶也成為了保溫裝飾板系統中無機保溫芯材和防火隔離帶的主要材料。
2.0.5 粘結砂漿 adhesive mortar
專用于把保溫裝飾板粘貼到基層墻體上的材料，對保溫裝飾板的固定起主要作用。
【條文說明】粘結砂漿的產品形式主要有兩種：一種是在工廠生產的液狀粘結劑，在施工現場按使用說明加入一定比例的水泥或有廠商提供的干粉料，攪拌均勻即可使用。另一種是在工廠里預混好的干粉狀砂漿，在施工現場只需按使用說明加入一定比例的拌合用水，攪拌均勻即可使用。
2.0.6基層墻體 substrate
保溫裝飾板外墻外保溫系統所依附的外墻結構實體，可以是經過粉刷處理的混凝土墻體或各種砌體墻體。
2.0.7錨固件 mechanical fixings
用于將保溫裝飾板固定于基層墻體的專用機械固定件，由錨固壓板、錨栓（包括具有防腐性能的金屬螺釘、塑料膨脹套管）組成，對保溫裝飾板的固定起輔助作用。
2.0.8密封膠 fluid sealant
對保溫裝飾板板縫進行密封的柔性材料，可以是硅酮和改性硅酮建筑密封膠，或者是防火密封膠。
2.0.9托架 support bracket
置于保溫裝飾板系統底部，托保溫裝飾板自重的金屬托架，可以是熱鍍鋅、熱鍍鋁鋅的鋼板（角鋼）或不銹鋼材料。
【條文說明】金屬托架使用過程中應考量金屬構件對保溫裝飾板系統的冷熱橋影響，應通過托架浸塑或者加設墊片等方式降低冷熱橋?qū)ο到y(tǒng)的影響。

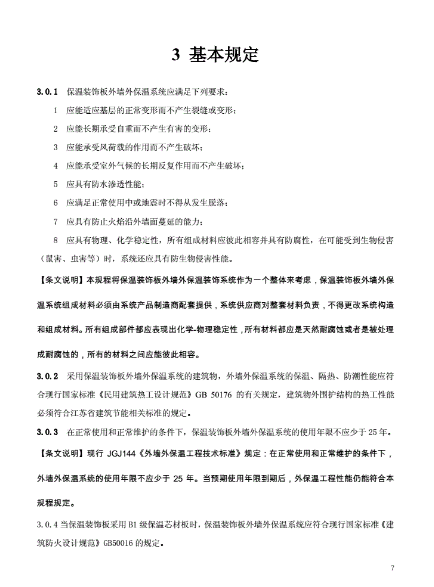

3 基本規定
3.0.1 保溫裝飾板外墻外保溫系統應滿足下列要求：
1 應能適應基層的正常變形而不產生裂縫或變形；
2 應能長期承受自重而不產生有害的變形；
3 應能承受風荷載的作用而不產生破壞；
4 應能承受室外氣候的長期反復作用而不產生破壞；
5 應具有防水滲透性能；
6 應滿足正常使用中或地震時不得從發生脫落；
7 應具有防止火焰沿外墻面蔓延的能力；
8 應具有物理、化學穩定性，所有組成材料應彼此相容并具有防腐性，在可能受到生物侵害（鼠害、蟲害等）時，系統還應具有防生物侵害性能。
【條文說明】本規程將保溫裝飾板外墻外保溫裝飾系統作為一個整體來考慮，保溫裝飾板外墻外保溫系統組成材料必須由系統產品制造商配套提供，系統供應商對整套材料負責，不得更改系統構造和組成材料。所有組成部件都應表現出化學-物理穩定性，所有材料都應是天然耐腐蝕或者是被處理成耐腐蝕的，所有的材料之間應能彼此相容。
3.0.2 采用保溫裝飾板外墻外保溫系統的建筑物，外墻外保溫系統的保溫、隔熱、防潮性能應符合現行國家標準《民用建筑熱工設計規范》GB 50176 的有關規定，建筑物外圍護結構的熱工性能必須符合江蘇省建筑節能相關標準的規定。
3.0.3 在正常使用和正常維護的條件下，保溫裝飾板外墻外保溫系統的使用年限不應少于25年。
【條文說明】現行JGJ144《外墻外保溫工程技術標準》規定：在正常使用和正常維護的條件下，外墻外保溫系統的使用年限不應少于25年。當預期使用年限到期后，外保溫工程性能仍能符合本規程規定。
3.0.4當保溫裝飾板采用B1級保溫芯材板時，保溫裝飾板外墻外保溫系統應符合現行國家標準《建筑防火設計規范》GB50016的規定。
【條文說明】當采用B1級保溫材料時，系統供應商提供的系統型式檢驗報告必須配合防火隔離帶一起進行耐候性等檢測。

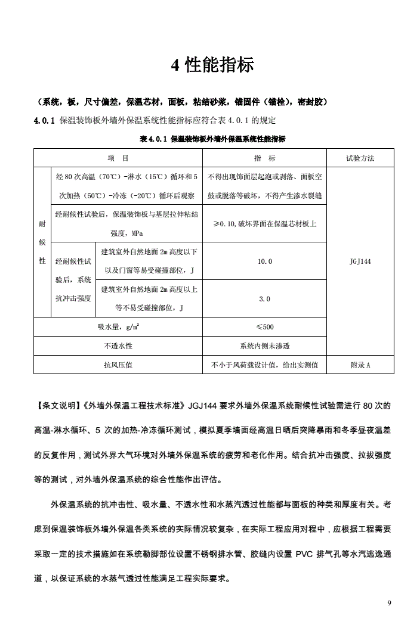

4性能指標
（系統，板，尺寸偏差，保溫芯材，面板，粘結砂漿，錨固件（錨栓），密封膠）
4.0.1 保溫裝飾板外墻外保溫系統性能指標應符合表4.0.1的規定
表4.0.1 保溫裝飾板外墻外保溫系統性能指標
項 目
指 標
試驗方法
耐候性
經80次高溫（70℃）-淋水（15℃）循環和5次加熱（50℃）-冷凍（-20℃）循環后觀察
不得出現飾面層起泡或剝落、面板空鼓或脫落等破壞，不得產生滲水裂縫
JGJ144
經耐候性試驗后，保溫裝飾板與基層拉伸粘結強度，MPa
≥0.10,破壞界面在保溫芯材板上
經耐候性試驗后，系統抗沖擊強度
建筑室外自然地面2m高度以下以及門窗等易受碰撞部位，J
10.0
建筑室外自然地面2m高度以上等不易受碰撞部位，J
3.0
吸水量，g/m2
≤500
不透水性
系統內側未滲透
抗風壓值
不小于風荷載設計值，給出實測值
附錄A
【條文說明】《外墻外保溫工程技術標準》JGJ144要求外墻外保溫系統耐候性試驗需進行80次的高溫-淋水循環、5次的加熱-冷凍循環測試，模擬夏季墻面經高溫日曬后突降暴雨和冬季晝夜溫差的反復作用，測試外界大氣環境對外墻外保溫系統的疲勞和老化作用。結合抗沖擊強度、拉拔強度等的測試，對外墻外保溫系統的綜合性能作出評估。
外保溫系統的抗沖擊性、吸水量、不透水性和水蒸汽透過性能都與面板的種類和厚度有關。考慮到保溫裝飾板外墻外保溫各類系統的實際情況較復雜，在實際工程應用過程中，應根據工程需要采取一定的技術措施如在系統勒腳部位設置不銹鋼排水管、膠縫內設置PVC排氣孔等水汽逃逸通道，以保證系統的水蒸氣透過性能滿足工程實際要求。
在進行不透水性試驗時，由于保溫裝飾板自身工藝特性，部分增強板層本身已含飾面層，因而實際試驗過程中，可參照J(rèn)GJ144 方法，直接以保溫裝飾板試塊進行不透水性試驗。
系統抗風壓值關系到系統安全性能，尤其是在砂漿粘結可能失效的情況下，抗風荷載試驗是驗證系統錨固的實際效果和系統安全可靠性的途徑。雖然現行JGJ144中對100米以下的純粘接固定外保溫系統，提出在滿足抹面膠漿與保溫板的拉伸粘接強度、膠粘劑與基層拉伸粘接強度、膠粘劑與保溫芯材板的拉伸粘接強度的相關的技術要求時，可判定為符合風荷載要求，無需再進行相關評定。但JGJ144中所包含的外墻外保溫系統抹面砂漿層為連續的，而保溫裝飾板外墻外保溫系統的各單板間是斷開的，加上不同類型的保溫裝飾板性能差異較大，因而在本規程中仍保留了系統抗風荷載性能測試要求，具體試驗方法見附錄A系統抗風荷載性能試驗方法。一般來說，當抗風壓值達到4kPa時已能滿足本地區絕大多數項目的設計安全要求。當設計要求超出此范圍時，系統供應商應另行提供滿足抗風壓值滿足設計要求的憑證。
4.0.2保溫裝飾板性能應符合表4.0.2的要求。
表4.0.2 保溫裝飾板性能指標
項 目
指 標
試驗方法
Ⅰ型板
Ⅱ型板
面密度，kg/m2
≤20
＞20，≤30
JG/T 287
耐凍融
不得出現面板裂縫、空鼓或脫落，及飾面層起泡或剝落等情況
JGJ144
面板與保溫芯材板拉伸粘結強度，MPa
原強度
≥0.10，破壞界面在保溫芯材上
≥0.12，破壞界面在保溫芯材上
JGJ144
耐水
耐凍融
單點錨固力，kN
≥0.25
≥0.45
附錄B
外觀
顏色均勻一致，表面平整，無破損
目測
表面涂層耐酸性，48h
無異常
GB/T 9274
表面涂層耐堿性，96h
無異常
GB/T 9274
表面涂層耐老化，h
≥1000
GB/T 1865
表面涂層附著力，級
≤1
GB/T 9286
【條文說明】在保溫裝飾板外墻外保溫系統中，錨固件主要有以下兩個作用：
⒈ 安裝初期對保溫裝飾板起到輔助固定的作用，避免粘結砂漿固化前保溫裝飾板的滑移；
⒉ 在后續使用過程中，對保溫裝飾板起到加強固定的作用。
為了滿足保溫裝飾板外墻外保溫系統工程安全和實際施工過程中的需要，本次修編參考《保溫裝飾外墻外保溫系統材料》JGT 287要求 ，采用“單點錨固力”替換了原“錨固件組合單元承載力”這一指標，結合主流材料性能指標合理優化了數據指標，用于考核錨固件組合單元在使用過程中能提供的負載、驗證錨固件壓片與保溫裝飾板面板的有效結合，并細化了實驗方法，具體見附錄B。
4.0.3保溫裝飾板常用保溫芯材板性能應符合表4.0.3的要求。
表4.0.3保溫芯材板性能指標
項 目
石墨改性EPS板
石墨改性XPS板
PUR板
RWS帶
發泡陶瓷板
試驗方法
表觀密度，kg/m3
20～25
25～35
≥35
≥130
≤250
GB/T 6343
導熱系數，W/(m·K)
≤0.033
≤0.024
(24℃)
≤0.024
≤0.046
≤0.08
GB 10294
設計修正系數
1.2
1.15
1.2
1.2
1.05
/
壓縮強度，kPa
≥100
≥150
≥150
≥40
≥200
GB/T 8813
抗拉強度，kPa
≥100
≥200
≥200
≥100
≥120
GB/T 9641
體積吸水率，%（v/v）
≤3.0
≤1.5
≤3.0
/
≤3.0
GB/T 8810
GB/T 5846
尺寸穩定性，%
≤0.3
≤1.5
≤1.0
/
≤0.3
GB/T 8811
燃燒性
B1級
B1級
B1級
A級
A級
GB 8624
【條文說明】保溫芯材板的性能檢測應直接將保溫裝飾板上復合的保溫芯材板裁切下來后進行檢測，若無法裁切時，應由保溫裝飾板供應企業提供與所供產品一致的保溫芯材板進行檢測。
實際應用中，發泡陶瓷板類保溫芯材板適用于防火隔離帶設置或者強度需要增強的區域，不建議大面使用。
4.0.4 保溫裝飾板允許尺寸偏差應符合表4.0.4的要求。
表4.0.4 保溫裝飾板尺寸允許偏差
項目
指標
試驗方法
長度和寬度，mm
±2
JG/T 287
厚度，mm
+2，-1（保溫層不得有負偏差）
對角線，mm
≤3
板面平整度，mm
≤2
【條文說明】參考《保溫裝飾外墻外保溫系統材料》JG/T 287和《外墻保溫復合板通用技術要求》JG/T480要求，本次修編將原有的邊直度和翹曲度指標替換為板面平整度，與現行行業標準一致，也更貼合保溫裝飾板這一復合板的特性。
4.0.5面板性能指標應符合以下要求。
1 面板采用無石棉硅酸鈣板及水泥壓力板時，主要性能指標應符合《 纖維增強硅酸鈣板》JC/T564.1中A類板的要求，無石棉纖維水泥平板應滿足《纖維水泥平板第1部分：無石棉纖維水泥平板》JC/T 412.1中A類板的要求，纖維增強水泥板應符合現行行業標準《外墻用非承重纖維增強水泥板》JG/T396 的有關規定。
面板采用薄型石材時，主要性能指標應符合《天然大理石建筑板材》GB/T 19766、《天然板石》GB/T 18600或《天然花崗石建筑板材》GB/T 18601的要求，光滑面板厚度宜控制在8±2mm，帶造型的面板（如火燒巖）厚度宜控制在10±2mm。
2 面板采用鋁板、鍍鋁鋅鋼板等金屬飾面板時，鋁板主要性能指標應符合《一般工業用鋁及鋁合金板、帶材第2部分：力學性能 》GBT3880.2中牌號3XXX或5XXX系列產品的要求。
【條文說明】當選用燃燒性能B1級的保溫材料時，面板應采用不燃材料，面板的厚度應滿足《建筑防火設計規范》GB50016中對保溫材料防護面層厚度的要求。
當保溫裝飾板面板選擇硅酸鈣板、水泥壓力板等無機板材時，板材密度不應小于1.4g/cm3，板材厚度不應小于8mm。面板采用鋁板、鍍鋁鋅鋼板等金屬飾面板時，鋁板厚度不應小于1.2mm，鍍鋁鋅鋼板厚度不應小于0.7mm。
4.0.6粘結砂漿性能指標應符合表4.0.7的要求。
表4.0.6 粘結砂漿性能指標
項 目
指 標
試驗方法
Ⅰ型板
Ⅱ型板
與水泥砂漿間拉伸粘結強度（MPa）
原強度
≥0.70
JGJ144
耐水
≥0.50
與保溫裝飾板間拉伸粘結強度（MPa）
原強度
≥0.10，破壞界面在保溫芯材板上
I,II
≥0.12，破壞界面在保溫芯材板上
耐水
可操作時間
1.5～4.0
JG149
注：如保溫芯材板需要進行界面處理，應在測試報告中注明經界面劑處理。
4.0.7錨固件所采用的錨栓的性能指標應符合《外墻保溫用錨栓》JG/T 366要求。
【條文說明】錨固件的選用應與保溫裝飾板系統的錨固方式和項目墻體構造相匹配，扣件應采用不銹鋼或鋁合金制成，厚度不應小于1mm，塑料膨脹套管應采用聚酰胺、聚乙烯或聚丙烯制成，不得采用再生材料。
一般來說，保溫裝飾板外墻外保溫系統的錨栓在基層墻體中的有效錨固深度參照常規的外墻外保溫系統即可。如基層為混凝土，其進入混凝土基層的有效錨固深度不應低于30mm；如基層為多孔磚、加氣混凝土砌體、混凝土空心砌塊等輕質結構，其進入墻體材料的有效錨固深度不應低于50mm。
4.0.8密封膠主要通常為硅酮密封膠，硅酮密封膠主要性能指標應符合《硅酮和改性硅酮建筑密封膠》GB/T 14683的要求,并滿足表4.0.5所列面板與密封膠粘結強度要求。
表4.0.8 密封膠性能指標
實驗項目
指 標
試驗方法
面板與密封膠粘結強度（MPa）
≥0.4
附錄c
【條文說明】常規的相容性指標主要用于考察建筑用硅酮結構密封膠與結構裝配系統用附件之間的可靠性，而保溫裝飾板系統所用的硅酮建筑密封膠的作用和性能要求是區別于建筑用硅酮結構密封膠的。針對硅酮建筑密封膠的實際功能和保溫裝飾板系統的自身特性，保留了測試保溫裝飾板面板與硅酮密封膠之間的粘結性能，根據剪切力和拉拔力之間的關系，進而推斷其剪切力大于系統耐候要求的情況下即符合使用要求，具體試驗方法見附錄C。
