第一章 無機(jī)類材料
優(yōu)勢：防火阻燃，變形系數(shù)小，性能穩(wěn)定環(huán)保，施工難度小，成本較低。
劣勢：容重較大、致密性和可加工性較差，保溫隔熱性能差。
☆以下參數(shù)僅供參考☆

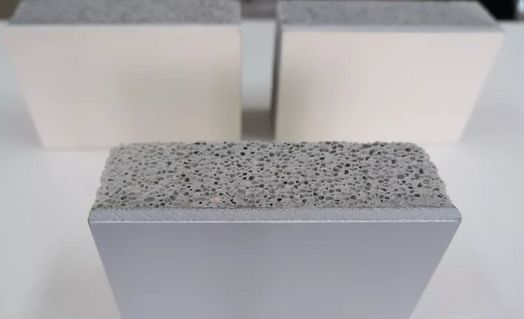

一、發(fā)泡水泥（Foam cement）
導(dǎo)熱系數(shù) 0.08-0.28 W/(m·K)
干體積密度 300-1600 Kg/m3
抗壓強(qiáng)度 0.6-4.5 MPA
發(fā)泡水泥又稱保溫混凝土、泡沫混凝土、加氣混凝土、發(fā)泡混凝土。
將泡沫與水泥漿均勻混合，然后現(xiàn)澆施工或模具成型，形成的一種含有大量封閉氣孔的保溫材料。
屬于氣泡狀絕熱材料。在建筑保溫中有廣泛的應(yīng)用。
二、硅酸鈣制品（CaSiO3）

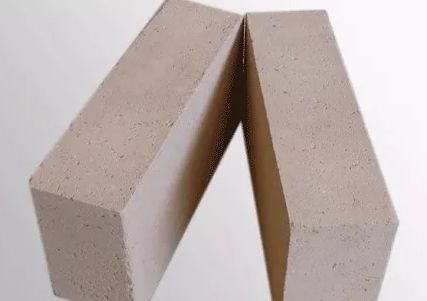

1、 硅藻土保溫磚
孔隙率 50%-80%
密度 700Kg/m3左右
導(dǎo)熱系數(shù) 0.13-0.20W/(m.k)
使用溫度 ≤1250℃
以硅藻土為主要原料添加一些可燃材料，經(jīng)混合、成型、燒結(jié)等制成。主要用于工業(yè)窯爐和其他熱工設(shè)備、熱力管道的隔熱。

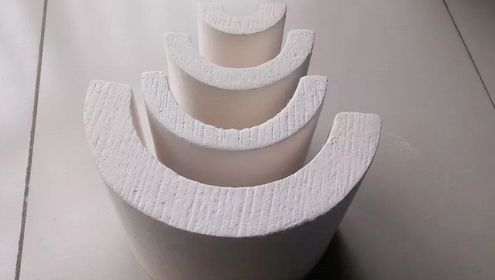

2、硅酸鈣保溫材料
密度 140-270kg/m3
導(dǎo)熱系數(shù) 0.058-0.075 W/(m·k)
使用溫度 ≤1000℃
由硅藻土或硅石與石灰等經(jīng)配料拌合、成型及水熱處理等工序制成。主要用于電力、冶金、石化、建筑、船舶等領(lǐng)域的防火隔熱。
三、硅酸鋁棉（Al2O3·SiO2）
干密度 ≤220kg/m3
導(dǎo)熱系數(shù) ≤ 0.07W/(m·k)
抗壓強(qiáng)度 ≥100kpa
漿體密度 ≤ 1000kg/m3
體積收縮率 ≤20.0%
使用溫度 ＞1000℃
硅酸鋁又稱為耐火纖維。采用焦寶石、高純氧化鋁、二氧化硅等原料高溫熔化噴制成纖，壓制成型。

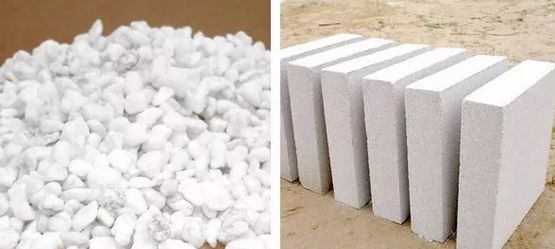

四、膨脹珍珠巖（expanded perlite）
低溫導(dǎo)熱系數(shù) 0.028～0.038W/(m·K)
常溫導(dǎo)熱系數(shù) 0.0245～0.048W/(m·K)
高溫導(dǎo)熱系數(shù) 0.058～0.175W/(m·K)
最高使用溫度 800℃左右
是一種天然酸性玻璃質(zhì)火山熔巖，因在1000～1300℃高溫下，體積膨脹4～30倍，故統(tǒng)稱為膨脹珍珠巖。
包括珍珠巖、松脂巖和黑曜巖。作為高效保溫、保冷填充材料，廣泛用于建筑、冶金、石油、機(jī)械、輕工、水電、鑄造、醫(yī)藥、食品、農(nóng)林園藝等部門。

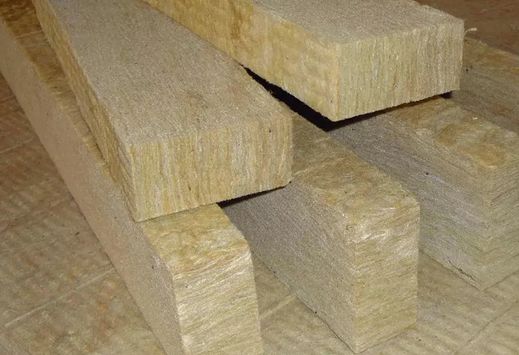

五、巖棉（stone wool）
導(dǎo)熱系數(shù) 0.030-0.047 W/(m·K)
密 度 180kg/m3左右
壓縮強(qiáng)度 40-100Kpa
巖棉起源于夏威夷火山噴發(fā)。其生產(chǎn)過程是模擬火山噴發(fā)這一自然過程。采用玄武巖、白云石等為主要原材料，經(jīng)1450℃以上高溫熔化后，高速離心成纖維，然后固化、切割成不同規(guī)格和用途的巖棉產(chǎn)品。
六、礦渣棉（mineral wool）
原棉容重 50～100kg/m3
氈容重 40～200kg/m3
板容重 70～500kg/m3
熱導(dǎo)率 0.041～0.07 W/(m·K)
由硅酸鹽熔融物制得的棉花狀短纖維，以冶金礦渣或粉煤灰為主要原料者稱礦渣棉。
成棉工藝有噴吹法、離心法及離心噴吹法三種。礦棉與粘合劑再經(jīng)成型、干燥、固化等工序可制成各種礦棉制品。
七、玻璃棉
容重 10-120kg/m3
導(dǎo)熱系數(shù) 0.042 W/(m·K)左右
玻璃棉化學(xué)成分屬玻璃類，是一種人造無機(jī)纖維。玻璃棉是將熔融玻璃纖維化，形成棉狀的材料。
具有成型好、體積密度小、熱導(dǎo)率彽、吸音性好、耐腐蝕、化學(xué)性能穩(wěn)定等特點(diǎn)。
因有纖維灑落必須隱蔽使用，常用表面處理辦法：貼塑料面紙和表面噴涂。

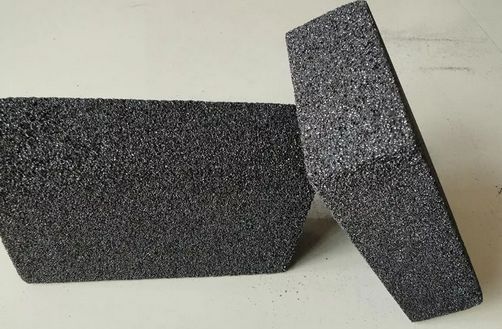

八、泡沫玻璃（foam glass）
密度 160-220kg/m3
導(dǎo)熱系數(shù) 0.058W/(m·K)左右
氣泡直徑 1-2mm
由碎玻璃、發(fā)泡劑、改性添加劑和發(fā)泡促進(jìn)劑等，經(jīng)粉碎、混合、高溫熔化，發(fā)泡、退火而制成的無機(jī)非金屬玻璃材料。
吸聲泡沫玻璃為50%以上開孔氣泡，絕熱泡沫玻璃為75%以上的閉孔氣泡。

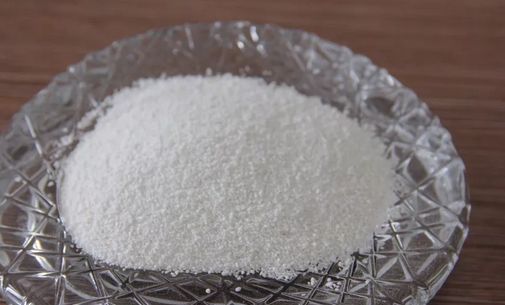

九、?；⒅?/span>
容重輕 80～120kg/m3
導(dǎo)熱系數(shù) 0.043-0.070W/(m·K)
膨脹?；⒅槭且环N無機(jī)玻璃質(zhì)礦物材料，經(jīng)過多級碳化硅電加熱管式生產(chǎn)工藝技術(shù)加工而成。
呈不規(guī)則球狀體顆粒，內(nèi)部多孔空腔結(jié)構(gòu)，表面?；忾]，光澤平滑。
可替代粉煤灰漂珠、玻璃微珠、膨脹珍珠巖、聚苯顆粒等諸多傳統(tǒng)輕質(zhì)骨料在不同制品中的應(yīng)用。
十、發(fā)泡陶瓷
密度 250~280kg/m3
導(dǎo)熱系數(shù) 0.08~0.1W/(m·K)
以陶土尾礦、陶瓷碎片、河道淤泥等作為主要原料，經(jīng)高溫焙燒而成的閉孔陶瓷材料。
熱脹冷縮下不開裂、不變形、不收縮，雙面粉刷無機(jī)界面劑后與水泥砂漿拉伸粘接強(qiáng)度即可達(dá)到0.2MPa以上。

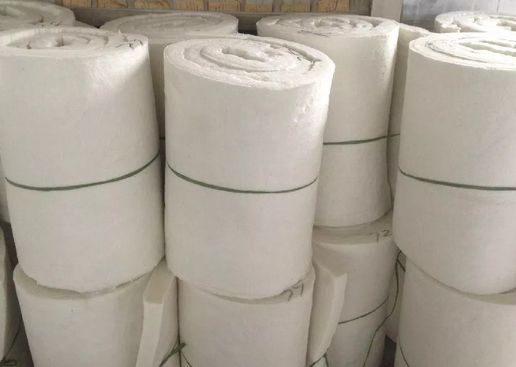

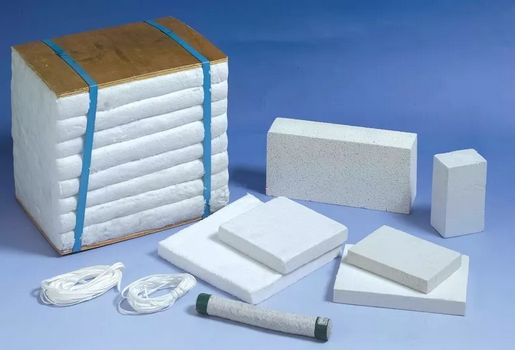

十一、陶瓷纖維（ceramic fiber）
纖維直徑 2-5μm
普通陶瓷纖維又稱硅酸鋁纖維，一般把陶瓷纖維毯分為兩類，一種是甩絲毯，一種是噴絲毯。
陶瓷纖維制品是一種優(yōu)良的耐火材料。具有重量輕、耐高溫、熱容小、保溫絕熱性能良好、高溫絕熱性能良好、無毒性等優(yōu)點(diǎn)。

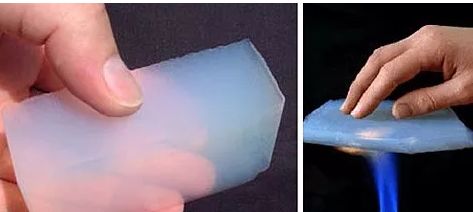

十二、氣凝膠（aerogel）
密度 3kg/m3左右
熱導(dǎo)率 0.013-0.03W/(m·K)
氣凝膠，又稱為干凝膠、固態(tài)煙、藍(lán)煙。凝膠脫去大部分溶劑，使液體比固體少得多，或凝膠中充滿的介質(zhì)是氣體，外表呈固體狀，這就是氣凝膠。
常見氣凝膠為硅氣凝膠。目前最輕的氣凝膠僅有0.16mg/cm3，比空氣密度略低，世界最輕的固體。

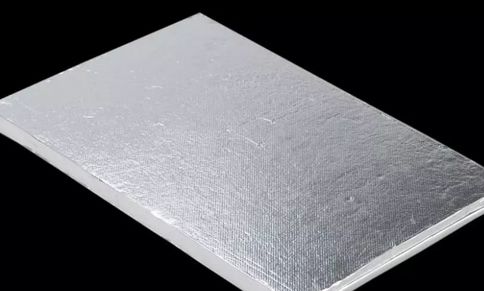

十三、真空絕熱板（Vacuum Insulation Panel）
導(dǎo)熱系數(shù) 0.003W/(m·K)左右
真空絕熱板（VIP板）是真空保溫材料中的一種，是由填充芯材與真空保護(hù)表層復(fù)合而成。是目前世界上最先進(jìn)的高效保溫材料。
VIP主要用于保溫絕熱，如家用冰箱、游艇冰箱、迷你冰箱、車載冰箱、深冷冰柜、電熱水器、自動販賣機(jī)、冷凍箱、冷藏集裝箱、建筑墻體保溫和LNG儲運(yùn)等。
第二章 有機(jī)類材料
優(yōu)點(diǎn)：重量輕、可加工性好、致密性高、保溫隔熱效果好。
缺點(diǎn)：易燃燒、工程成本較高，難以循環(huán)再利用。

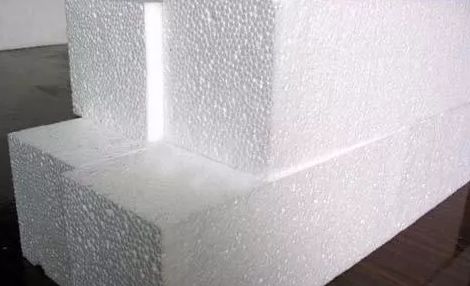

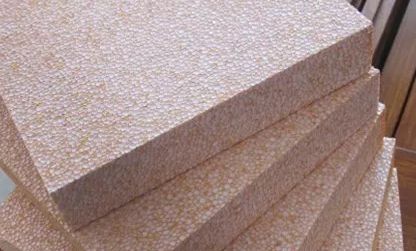

一、模塑聚苯乙烯（EPS）
密度 15-50kg/m3
導(dǎo)熱系數(shù) 0.030-0.045W/(m·K)
使用溫度＜70℃
由含有發(fā)泡劑的可發(fā)性聚苯乙烯珠粒，在模具中加熱成型的硬質(zhì)閉孔結(jié)構(gòu)的泡沫塑料。

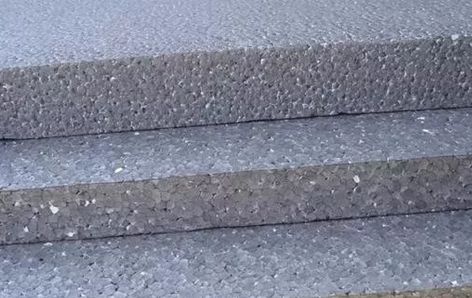

石墨聚苯板（SEPS）在原來基礎(chǔ)上加入石墨，導(dǎo)熱系數(shù)更低，防火性能更好。
真金板運(yùn)用了高分子防火隔離分倉顆粒技術(shù)，提高了防火等級，其他性能基本相同。

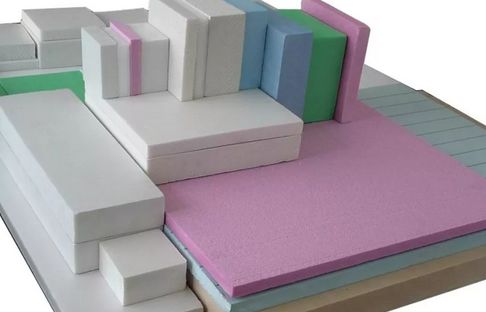

二、擠塑聚苯乙烯（XPS）
導(dǎo)熱系數(shù) 0.026-0.035W/(m·K)
強(qiáng)度系數(shù) 150-1000kpa
吸水率 ＜1%
密度 15-50kg/m3
它是由聚苯乙烯樹脂及其它添加劑經(jīng)擠壓過程制造出的擁有連續(xù)均勻表層及閉孔式蜂窩結(jié)構(gòu)的板材。
建筑物屋面保溫、鋼結(jié)構(gòu)屋面、建筑物墻體保溫、建筑物地面保濕、廣場地面、地面凍脹控制、中央空調(diào)通風(fēng)管道、機(jī)場跑道隔熱層、高速鐵路路基等。
石墨擠塑板在原來擠塑板的基礎(chǔ)上增加了石墨，可以有效降低導(dǎo)熱系數(shù)和增強(qiáng)防火性。

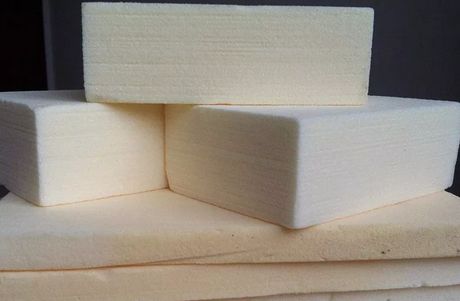

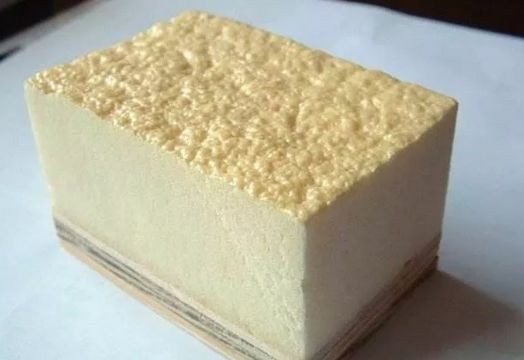

三、聚氨酯（PU）
密度為 35～40kg/m3 時
導(dǎo)熱系數(shù) 0.018-0.024W/(m·K)
抗壓強(qiáng)度 200-300KPA
大分子主鏈中含有氨基甲酸酯基的聚合物稱為聚氨基甲酸酯。聚氨酯分為聚酯型聚氨酯和聚醚型聚氨酯兩類。
硬質(zhì)聚氨酯保溫大板材可廣泛用于彩鋼夾芯板、中央空調(diào)、建筑墻體材料、冷庫、冷藏室、保溫箱、化工罐體等領(lǐng)域。

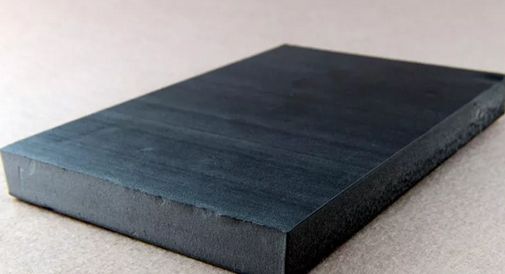

四、酚醛（Phenolic Foam）
導(dǎo)熱系數(shù) 0.023-0.030W/(m·k)
容重 30-80Kg/m3
酚醛是苯酚和甲醛的發(fā)泡物。改性產(chǎn)品以復(fù)合改性酚醛板較為普遍，在酚醛板表面復(fù)合界面劑或網(wǎng)格布砂漿。

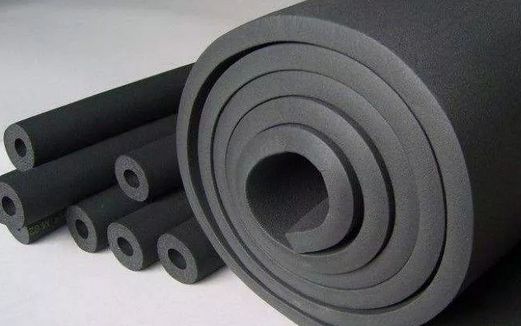

五、海綿橡膠（Rubber）
海綿狀多孔結(jié)構(gòu)的硫化橡膠。有開孔、閉孔、混合孔和微孔之分?？芍瞥绍浵鹉z或硬橡膠制品。
廣泛地應(yīng)用于密封、減震、消音、絕熱、服裝、制鞋、家電、印染、健身器材和離子交換等許多方面。
我要評論
