一、外墻保溫工程施工工序
二、外墻保溫工程施工要點
（一）、基層處理
1、外保溫工程施工前應對基層進行處理并驗收合格后方可進行?；鶎討?yīng)干燥、整潔、堅實、平整，空鼓、疏松和起皮部位應剔除并用水泥砂漿找平。
2、基層與膠粘劑拉伸粘結強度不應低于0.3MPa。

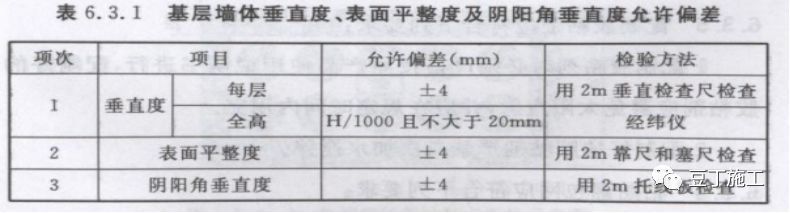

3、基層墻體垂直度、表面平整度及陰陽角垂直度允許偏差和檢驗方法應符合下表規定。
（二）、施工準備
1、根據立面圖設計掛基準線、彈控制線，陰陽角集其它必要處掛垂直基準線，樓層適當位置掛水平線，以控制保溫板的垂直和平整度。
2、應在外墻面彈出門窗口的水平及垂直控制線、嵌固帶水平線、伸縮縫線、裝飾條線等。
3、保溫板粘貼前應進行排板設計。
（三）、涂刷界面劑（XPS保溫板、PF板、巖棉防火隔離帶施工前應涂刷專用界面劑）
1、應在保溫板兩個大面涂刷專用界面劑，保溫板四周側邊不得涂刷。界面劑涂刷要均勻，不得漏刷。
2、雙組份界面劑必須嚴格按照產品說明書進行配制，單組份界面劑使用前必須攪拌均勻。
3、涂刷專用界面劑1.5h~2h后，方可進行下一步施工。

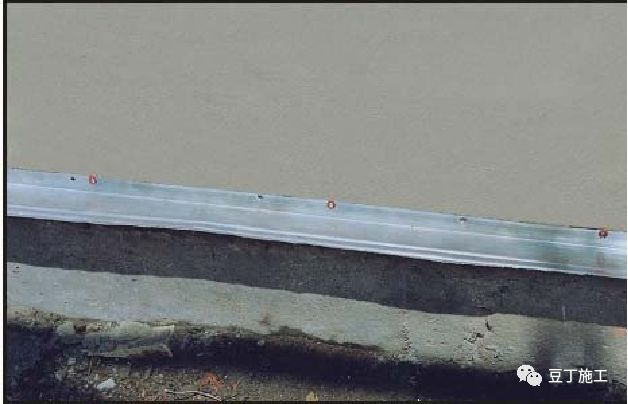

（四）、安裝鋁合金托架或嵌固帶
1、樓層超過7層時，應在大面墻設置鋁合金嵌固帶或托架，7~18層隔層設置，18層以上每層設置。
2、鋁合金 托架和嵌固帶應通長設置，托架和嵌固帶端部之間應留有不小于3mm的間隙。
安裝托架時請使用水平儀
（五）、配置膠粘劑
1、配置膠粘劑時必須嚴格按照產品使用說明書進行，配置好的膠粘劑應避免太陽直射，并應在規定時間內用完。
2、配置好的膠粘劑嚴禁二次加水?dāng)嚢琛?
（六）、粘貼翻包網
1、薄抹灰外墻保溫系統起始處在建筑第一皮板、門窗外側洞口、伸縮縫、墻身變形縫、陽臺挑板、雨棚、女兒墻等部位采用耐堿玻纖網對保溫板實施翻包。
2、翻包耐堿玻纖網在保溫板粘結層中的長度及保溫板面層的長度均不小于100mm。
（七）、保溫板粘貼

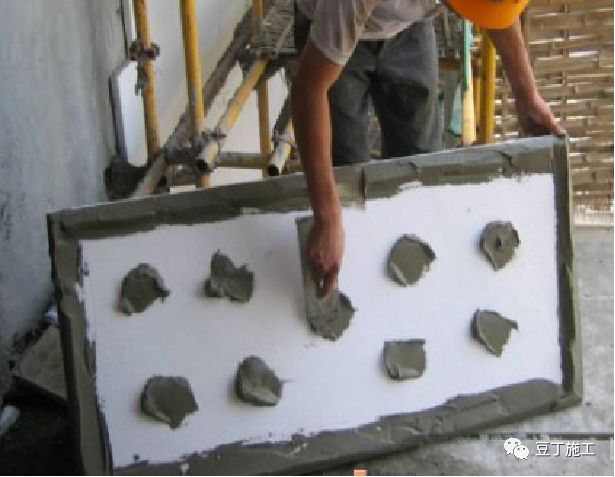

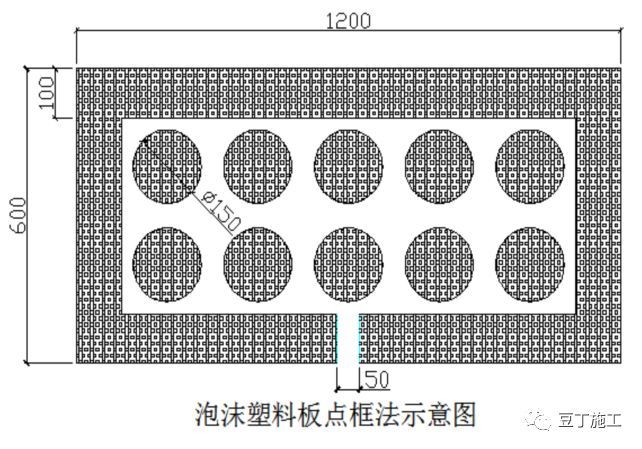

1、保溫板的有效粘結面積不得小于70%,粘結層厚度不宜超過10mm，粘貼方式見下圖。
條粘法

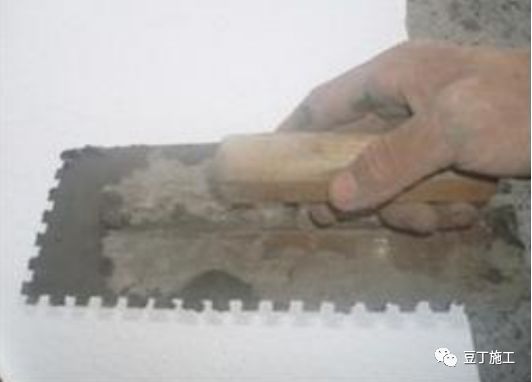

專用鋸齒抹子

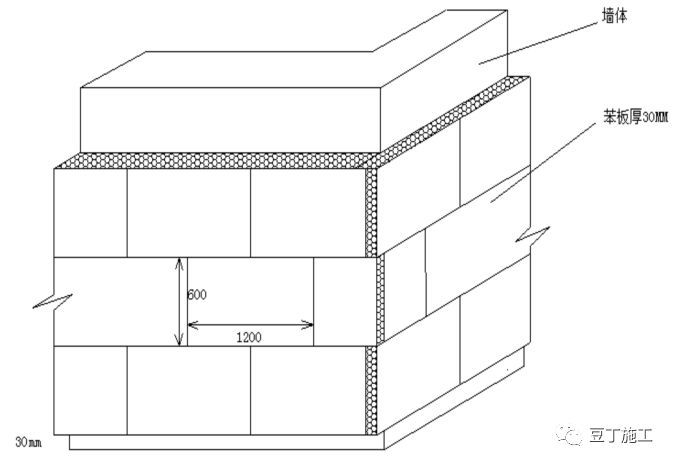

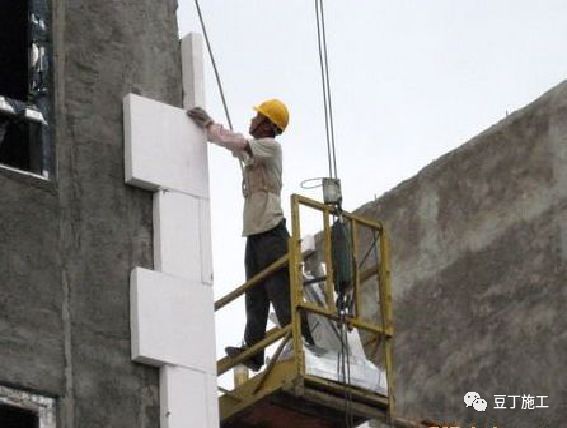

2、保溫板粘貼應自下而上，沿水平方向逐行鋪設粘貼，豎縫應逐行錯縫，在陰陽角處應交錯互鎖，并應保證陰陽角垂直度。墻體排板及轉角排板見下圖。
3、保溫板與基層墻體粘貼時，應隨時檢查平整度和垂直度，板周邊的側板不得有膠粘劑。相鄰板材之間應緊密對接，且板間高差應不大于1mm。

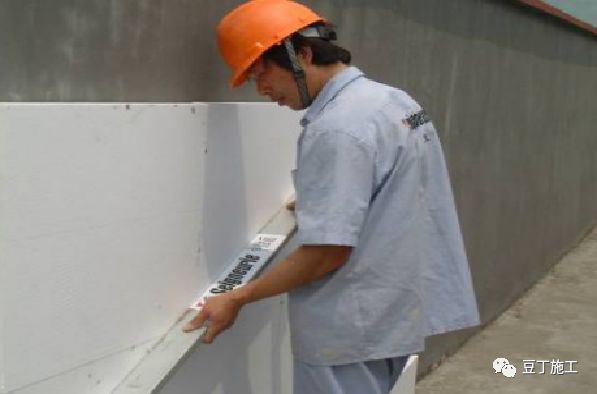

使用2米以上靠尺來測量，確保平整，保溫板粘貼應該盡可能靠緊，接縫盡可能小。
4、保溫板粘貼時應控制好板縫，板縫不得大于2mm，所有板縫應用條形保溫材料密封。

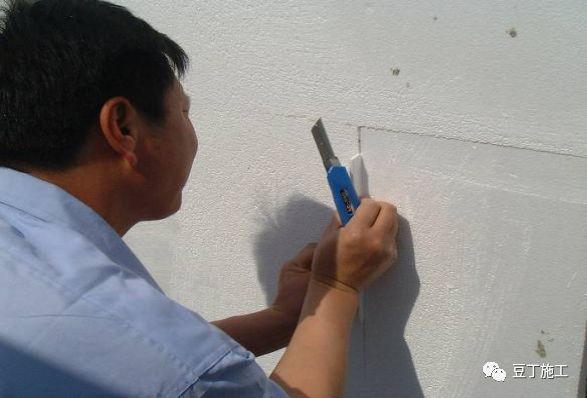

對較寬的拼縫,請用窄條苯板抹膠后充填
專用砂板打磨整個板面控制外觀平整

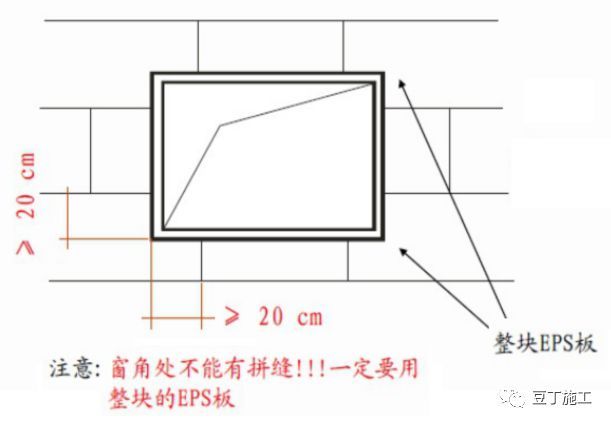

5、門窗洞口四角處或局部不規則處保溫板不得拼接，應采用整塊板切割成型，接縫應距角部≥200mm。泡沫塑料板窗口排板見下圖。
泡沫塑料板窗口排板示意圖
（八）、粘貼防火隔離帶
1、防火隔離帶施工應與泡沫塑料板粘貼同步進行，不得在外墻保溫系統保溫層中預留隔離帶位置再進行粘貼。
2、防火隔離帶應與基層墻體全面積粘貼。
3、防火隔離帶之間及其與泡沫塑料板之間應拼接嚴密，板縫不得大于2mm，且板間高差應≤1mm。
（九）、門窗洞口、防火隔離帶等部位進行耐堿玻纖網增強處理
1、配置抹面膠漿，嚴格按照產品使用說明書進行，配制好的抹面膠漿應避免太陽直射，并應在規定的時間內用完，配制好的抹面膠漿嚴禁二次加水?dāng)嚢琛?

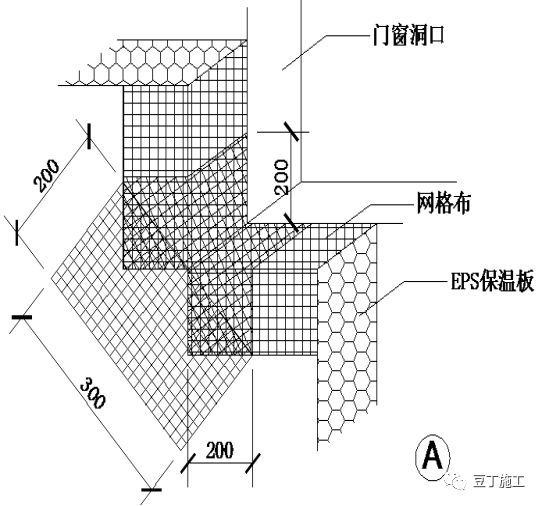

2、先將門窗洞口四周壓入翻包耐堿玻纖網格布，并在四角沿45°方向鋪貼200mm×300mm耐堿玻纖網增強，示意圖見下圖。
門窗洞口耐堿玻纖網示意圖

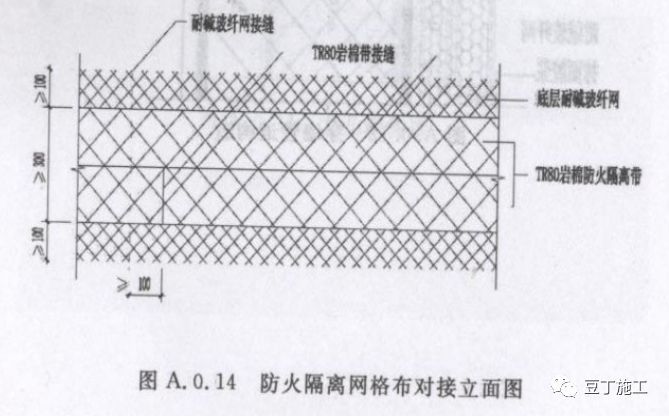

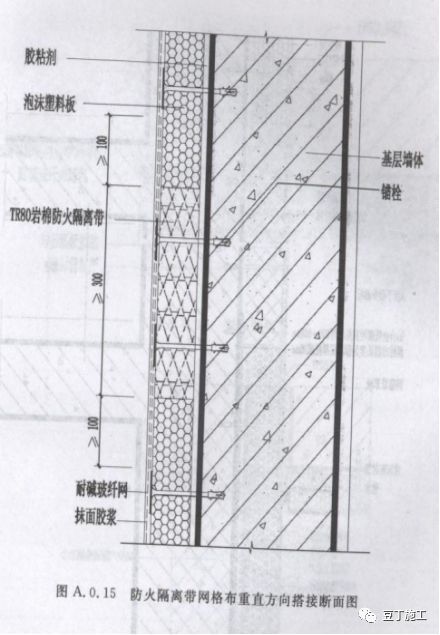

3、防火隔離帶部位應加鋪底層玻纖網，底層耐堿玻纖網垂直方向超出防火隔離帶不應小于100mm，水平方向可對接，對接位置離防火隔離帶泡沫塑料板接縫位置不應小于100mm。
（十）、錨栓錨固
1、保溫板粘貼完成、防火隔離帶耐堿玻纖網增強處理完成24h且施工質量驗收合格以后，即可進行錨栓錨固施工。
2、錨固件的安裝應按施工方案確定的位置，用沖擊鉆或電錘鉆孔，鉆孔深度應大于錨固深度10mm。
3、從距離墻角、門窗側壁100m~150mm及從檐口與窗臺下方100mm~150mm處開始安裝。
4、面積大于0.1㎡的保溫板上至少應設置1個錨栓；在陽角、門窗洞口邊緣和變形縫兩側，錨栓應適當加密，錨栓簡介≤250mm。
5、錨栓安裝時宜采用旋入式錨栓進行錨固，圓盤緊貼泡沫塑料板，錨栓錨固施工不得破壞泡沫塑料板，并及時用抹面膠漿覆蓋圓盤。
6、當采用巖棉防火隔離帶，錨栓圓盤緊貼第一遍抹面膠漿，錨栓錨固施工不得破壞第一遍抹面膠漿及耐堿玻纖網。
7、錨栓間距不應大于600mm，錨栓距離保溫板端部不應小于100mm，每塊板上的錨栓數量不應少于1個。

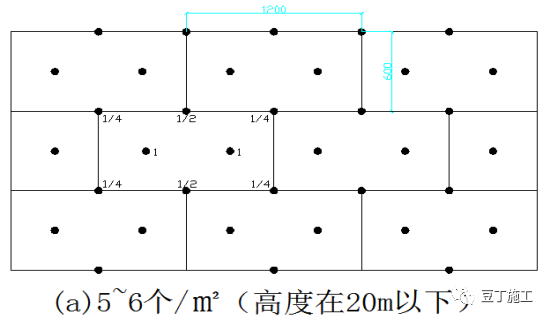

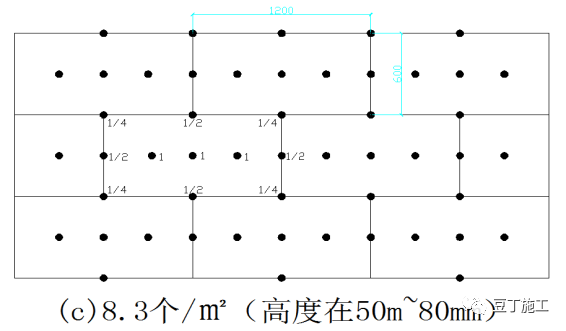

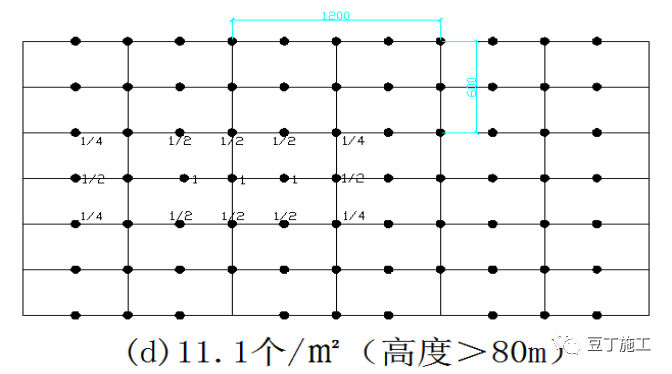

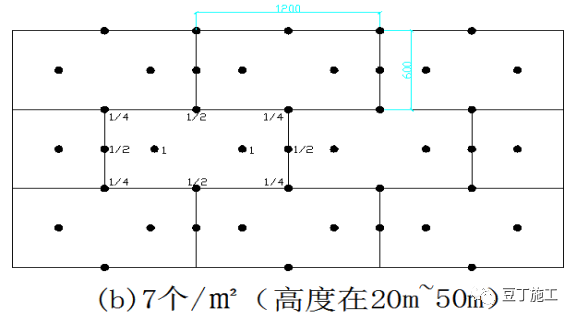

8、錨栓布置圖
（十一）、抹面層施工
1、抹面膠漿施工前應做好滴水線條或鷹嘴構造，陽角應做好護角。宜采用成品護角、滴水線條或鷹嘴構造。
2、抹第一道抹面膠漿時應均勻、平整，厚度2~3mm，并趁濕壓入第一層耐堿玻纖網，鋪貼要平整、無褶皺。
3、玻纖網應自上而下鋪設，順差搭接，上下左右搭接寬度應≥100，陰陽角網格布搭接≥200mm。
第一遍抹面膠漿表干可進行進行第二遍膠漿施工，抹面膠漿厚度2~3mm，防護層總厚度≥5mm。抹面膠漿施工完后，應檢查平整、垂直及陰陽角方正。
（十二）、飾面層
1、抹面層施工完畢后，養護時間不應小于7d，才能進行飾面層施工。
2、飾面的施工應連續進行，施工間斷部位應設置在陰陽角及腰線等處。
三、外墻保溫工程節點部位
（一）、凸窗非透明部分水平部分、陽臺欄板保溫板粘貼完成后，再粘貼主墻面保溫板。其抹面膠漿和網格布施工與主墻面同時施工。
（二）、門窗側邊、混凝土窗套、女兒墻、空調擱板、雨棚等熱橋部位按設計要求抹保溫砂漿，保溫砂漿與相鄰部位緊密相連。其抹面膠漿應與大面墻同時施工。
（三）、空調擱板、陽臺、雨棚等出挑結構板不同材料交接處應做防水處理，陰角處打建筑密封膠。
（四）、散水部位施工，散水應置于托架以下和延伸至地面以下的外墻保溫板外側，交接部位應做防水處理。
（五）、窗臺應安裝金屬窗臺板，材質和安裝應符合《天津市建筑節能門窗技術標準》DB29—164的規定。窗口四周應有可靠的防滲漏措施。

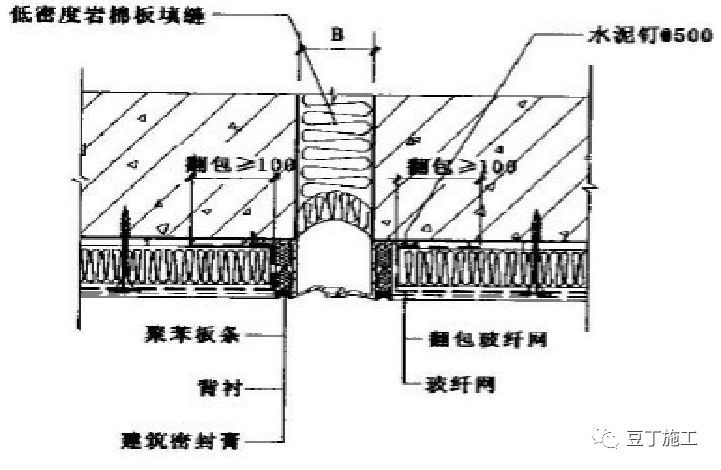

（六）、變形縫保溫施工，應采用密度14kg/m3~16kg/m3、厚度大于變形縫5mm的EPS板材過盈填充變形縫，深度大于300。
（七）、穿墻管和雨水管卡部位施工。穿墻管與保溫板之間應采用聚氨酯填實，并用建筑密封膠嵌縫。雨水管卡應采用建筑密封膠嵌縫。
四、構造詳圖
1、聚苯板薄抹灰外墻保溫系統

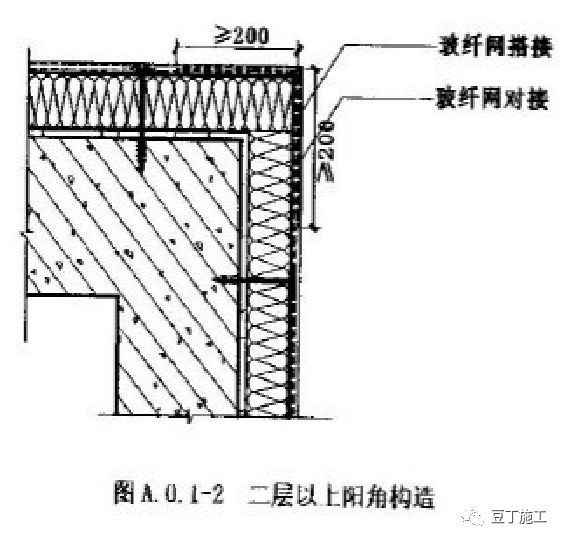

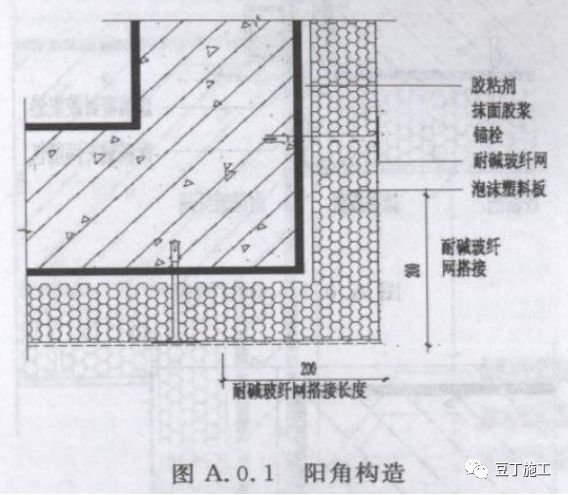

陽角構造

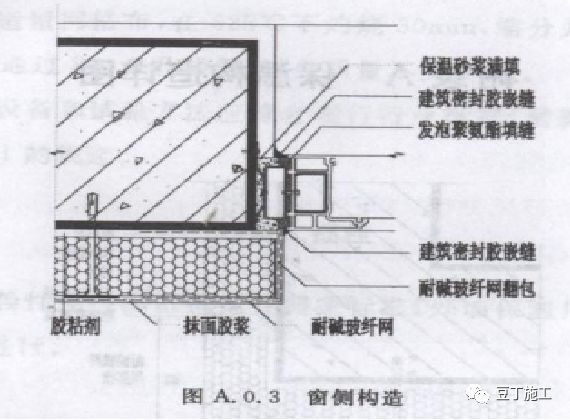

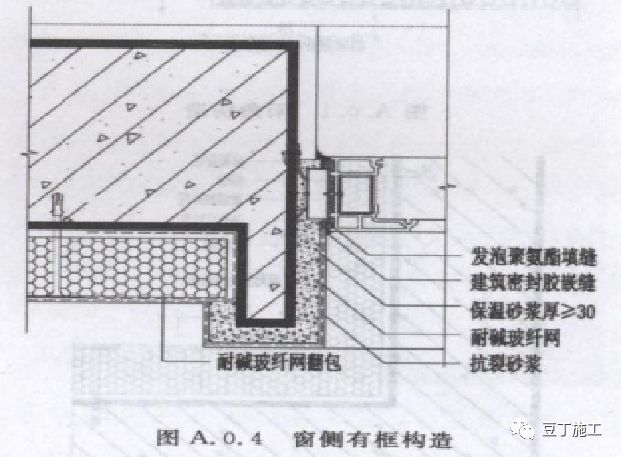

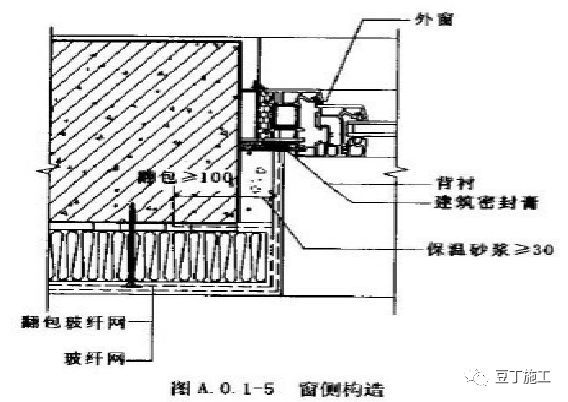

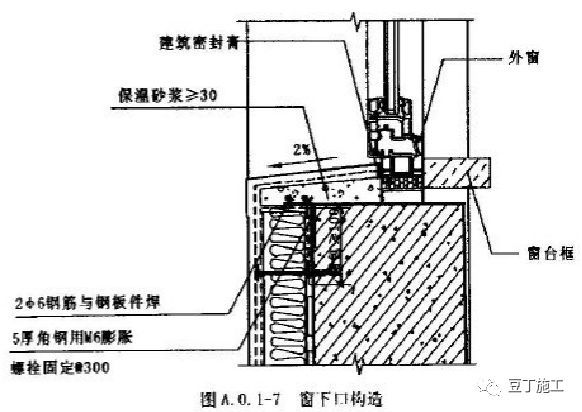

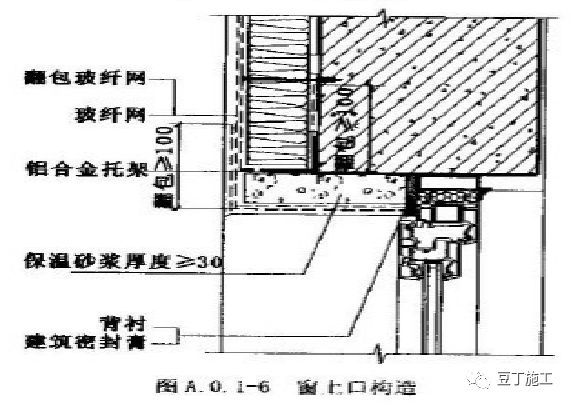

窗洞口構造1

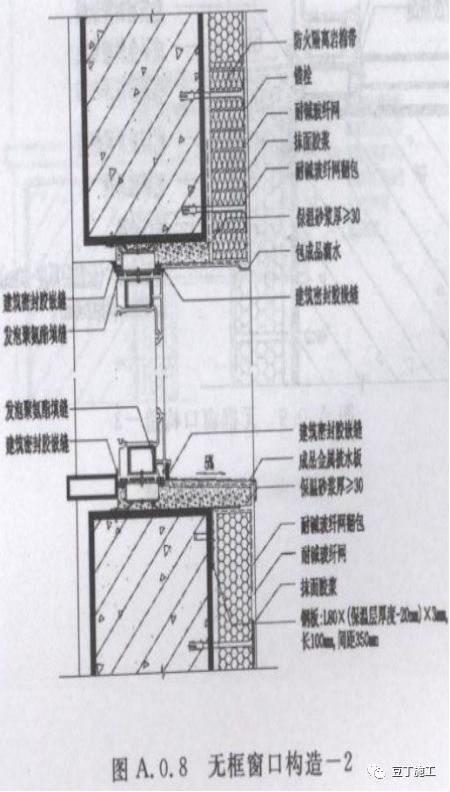

窗洞口構造2

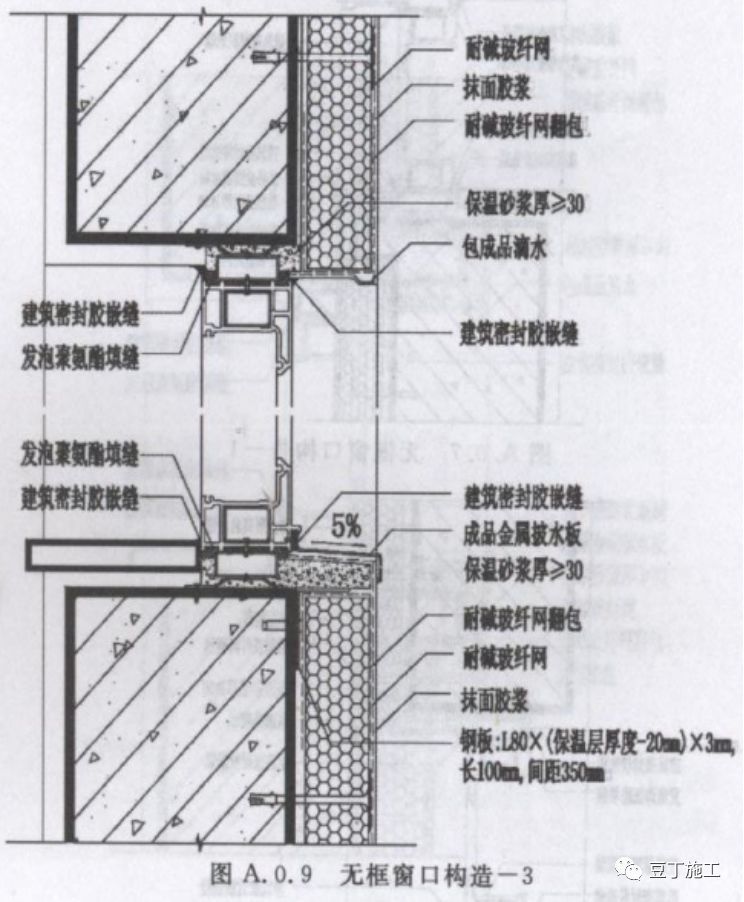

窗洞口構造3

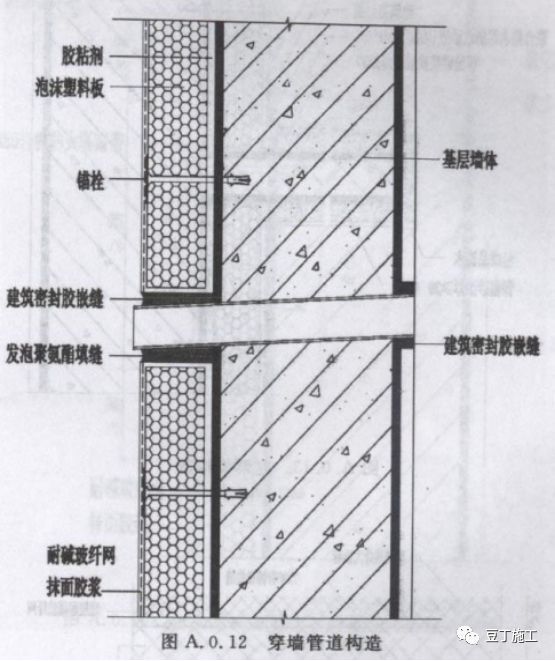

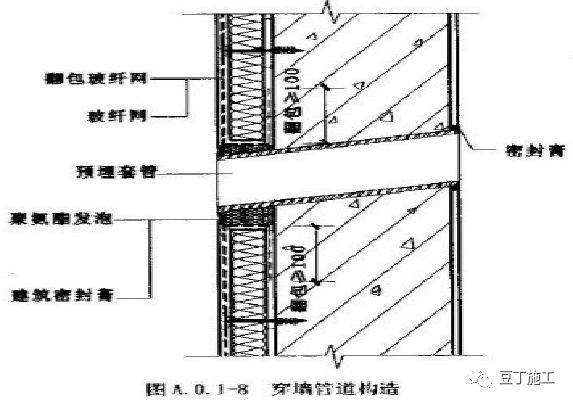

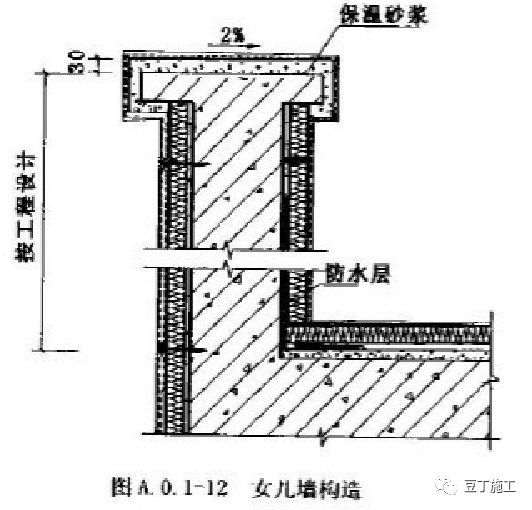

女兒墻及穿墻套管構造
2、巖棉板（或帶）雙層玻纖網薄抹灰外墻保溫系統
陽角構造

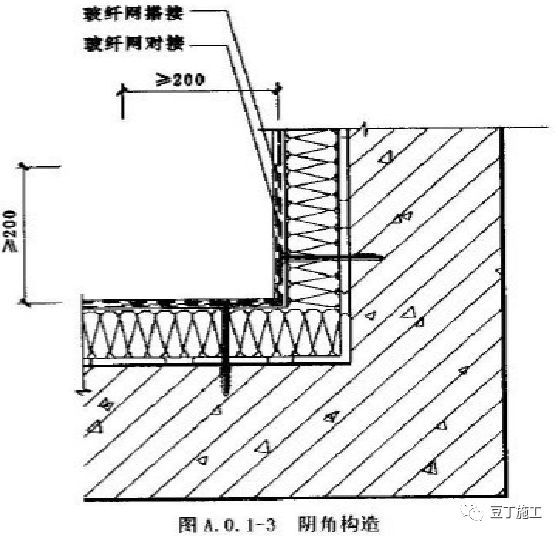

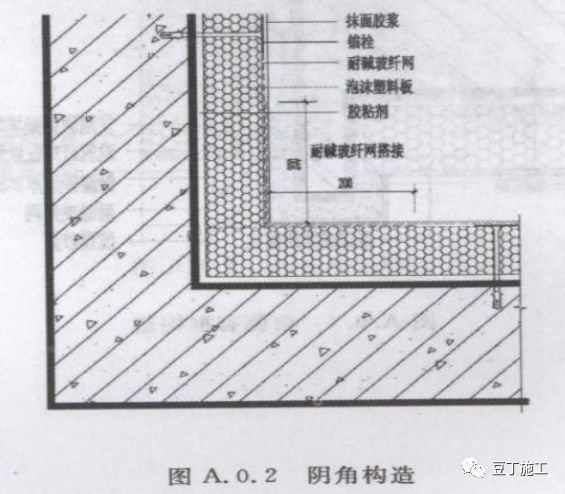

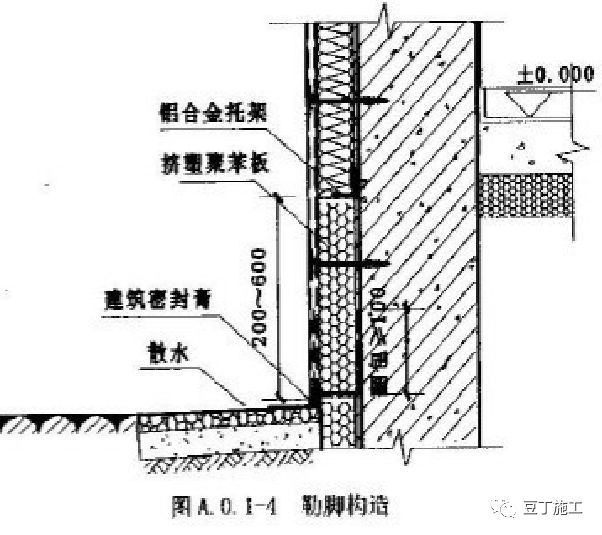

陰角及勒腳構造

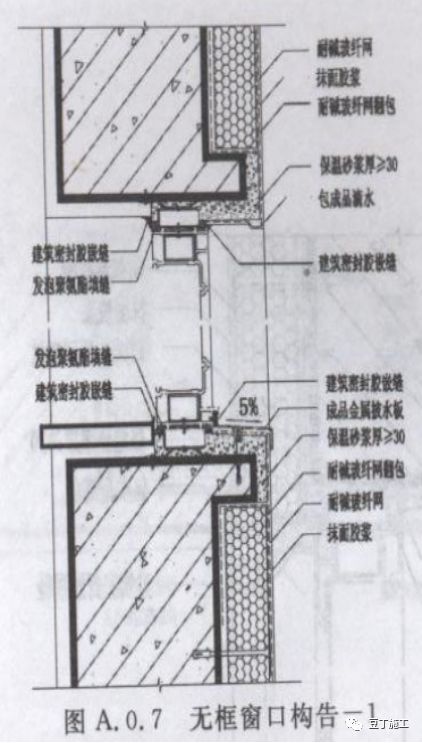

窗洞口構造

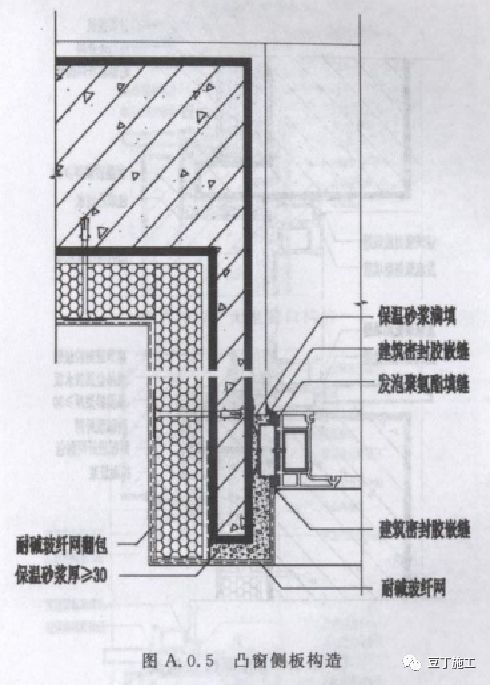

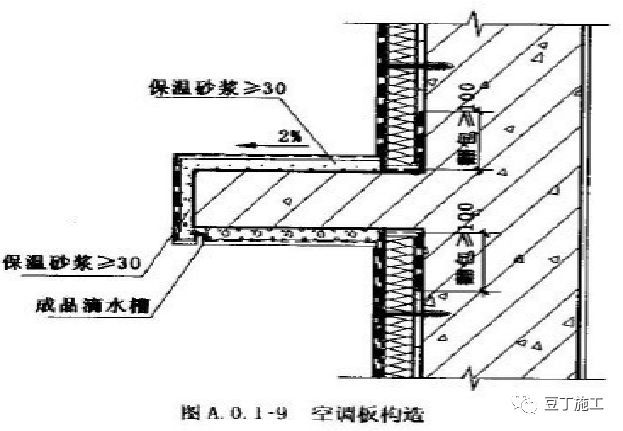

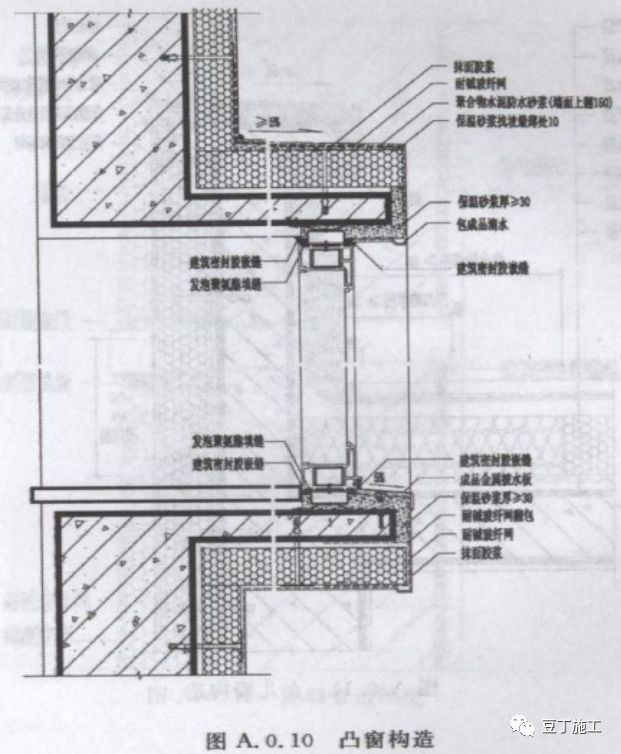

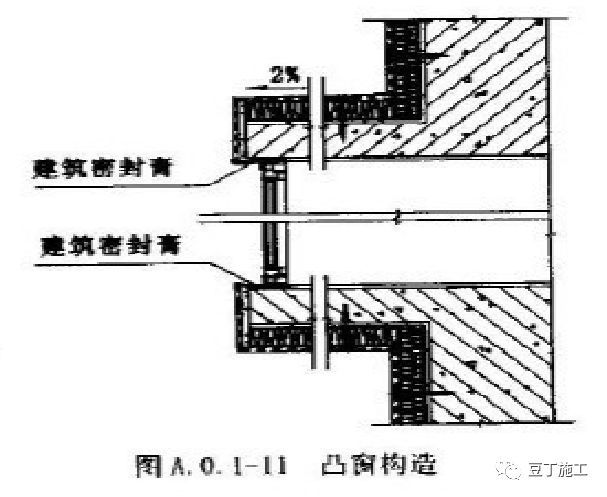

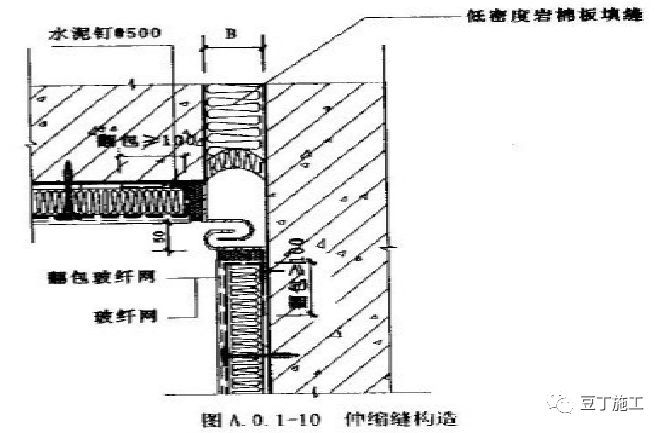

空調板、伸縮縫、凸窗構造

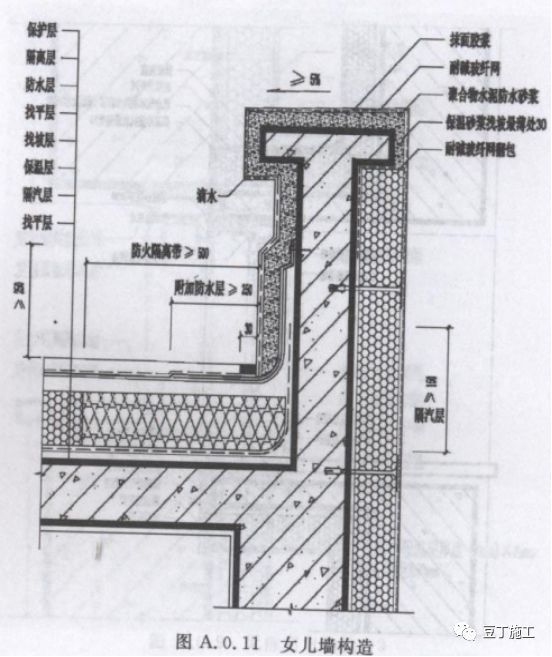

女兒墻構造
