近年來，保溫裝飾一體板這種新型墻面發(fā)展迅速，特別是從2016年國務(wù)院發(fā)布政策鼓勵產(chǎn)業(yè)發(fā)展開始，產(chǎn)業(yè)規(guī)模實現(xiàn)連年增長。據(jù)行業(yè)協(xié)會統(tǒng)計，即使是在房地產(chǎn)遭遇“史上最嚴(yán)”政策調(diào)控，資金普遍緊張的2019年，一體板行業(yè)規(guī)模仍再度增長20%，表現(xiàn)突出。
不可否認(rèn)，能受到國家層面重視，說明保溫裝飾一體板是個有魅力的產(chǎn)品。其中， “高性能”的產(chǎn)品特點是吸引眾多人青睞的主要原因。特別是氟碳飾面一體板，性能優(yōu)勢顯著，具有卓越的耐候耐腐、耐沾污性能，能夠抵御各種復(fù)雜的戶外環(huán)境。經(jīng)了解，即使是在最惡劣的海洋氣候地區(qū)、工業(yè)區(qū)、酸雨嚴(yán)重地區(qū)氟碳飾面一體板也能輕松適用， 并且優(yōu)質(zhì)的氟碳飾面一體板使用壽命可以長達30年-50年，比多彩飾面一體板的壽命長2~3倍。
業(yè)內(nèi)人士介紹，氟碳飾面一體板面臨 環(huán)保門檻、 技術(shù)門檻的“雙高”，一直是行業(yè)痛點，絕大部分企業(yè)不具備大規(guī)模生產(chǎn)條件，供產(chǎn)跟不上。因此，現(xiàn)階段大多數(shù)企業(yè)都在力推水性仿石多彩飾面產(chǎn)品。
So,今天咱們就來深扒一下氟碳飾面一體板的生產(chǎn)“雙高”門檻，到底“高”在哪里？以至于讓如此多的一體板企業(yè)不敢輕易涉足。
01
咱們先來看看環(huán)保處理門檻高在哪里？
據(jù)了解，氟碳飾面一體板飾面層所采用材料——氟碳漆，是油性涂料。而眾所周知的是，近年來，為了有效治理VOC（有機化合物）排放，國家相關(guān)部門針對“貢獻VOC”的大戶——涂料行業(yè)，加大了整治力度，要求油性涂料的VOC排放量必須達到國家標(biāo)準(zhǔn)。
因此，如果要生產(chǎn)氟碳飾面一體板，前提是必須先配備好合格的環(huán)保處理設(shè)備。而環(huán)保處理設(shè)備投入成本較大，運營成本也高，一般的中小企業(yè)都敬而遠(yuǎn)之。
02
接著再來看看技術(shù)門檻又高在何處？
前文說過，氟碳飾面一體板相較于多彩飾面一體板來說，性能更高，使用壽命也更長。那么，這是不是意味著所有的氟碳飾面一體板都強于多彩飾面一體板呢？
業(yè)內(nèi)人表示，雖然從理論上來說，氟碳飾面一體板得益于氟碳漆的特性，各方面性能是明顯優(yōu)于多彩飾面一體板的，但如果“飾面板的涂裝工藝”不到位，那誰的壽命更長還真不好說。
由此咱們可以得出答案，氟碳飾面一體板的生產(chǎn)技術(shù)門檻主要高在“ 飾面板的涂裝”上。
據(jù)悉，氟碳飾面板在涂裝時，對工藝參數(shù)精確度的要求極高，生產(chǎn)過程中的干燥時間、溫度、濕度，甚至是揮發(fā)速度都必須要精準(zhǔn)無誤，因為一旦有某項工藝環(huán)節(jié)沒掌控好，就有可能引發(fā)以下問題，縮短其使用壽命。
以下為飾面板涂裝技術(shù)不到位，可能引發(fā)的問題：
01 色差
原因分析：面板色差一直是氟碳飾面一體板在生產(chǎn)過程中最容易出現(xiàn)的問題之一。這是因為，氟碳飾面板在制備時受不可控因素及人為因素影響較多，造成生產(chǎn)工藝難度極高，稍有差錯就會在量產(chǎn)時出現(xiàn)色差，影響整體裝飾效果。
02 褪色、變色
原因分析：飾面板在制備時工藝參數(shù)，如溫度、濕度、揮發(fā)速度等沒精確到位，造成漆膜的耐候保色性較差，而漆膜由于常年曝露在自然環(huán)境中，在紫外線的長期照射下容易發(fā)生褪色老化，使得整個墻面變得斑駁不堪。
03 滲水、發(fā)花
原因分析：飾面板采用的基板——硅酸鈣板密度過低，以至于產(chǎn)生較高的吸水率，在寒冷地區(qū)易形成凍融，導(dǎo)致一體板面層滲水。而面層滲水不僅影響保溫板保溫隔熱的效能，還可能損壞保溫復(fù)合層的粘結(jié)強度，嚴(yán)重時會導(dǎo)致脫膠、開裂等現(xiàn)象。另外，有的飾面板因沒做好板側(cè)及板背面的防水處理，導(dǎo)致雨水沿著板面邊緣滲透到涂層表面，使涂層發(fā)花。

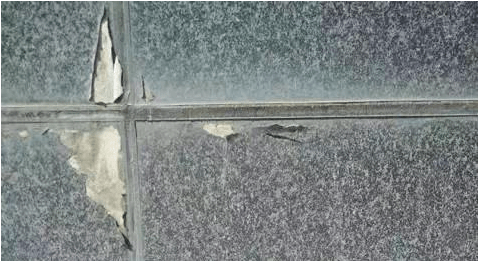

04 起皮、掉皮
原因分析：飾面板在生產(chǎn)過程中沒有做好防水和封閉，且在施工過程中節(jié)點密封不到位，在自然環(huán)境下雨雪會滲入到硅酸鈣板，在凍融的作用下導(dǎo)致漆層變軟、變脆，進而起皮、掉皮，嚴(yán)重影響建筑美觀。
除此之外，保溫裝飾板的技術(shù)難度，還在于涂層與保護膜之間要良好粘著，保護膜既不能被風(fēng)一吹就掉，又不能上墻后撕不下來，或者強行撕膜破壞涂層。

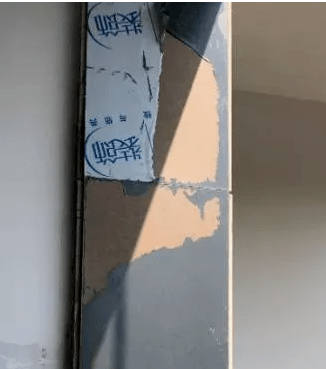

涂層與保護膜之間黏度太強，導(dǎo)致保護膜撕不下來。

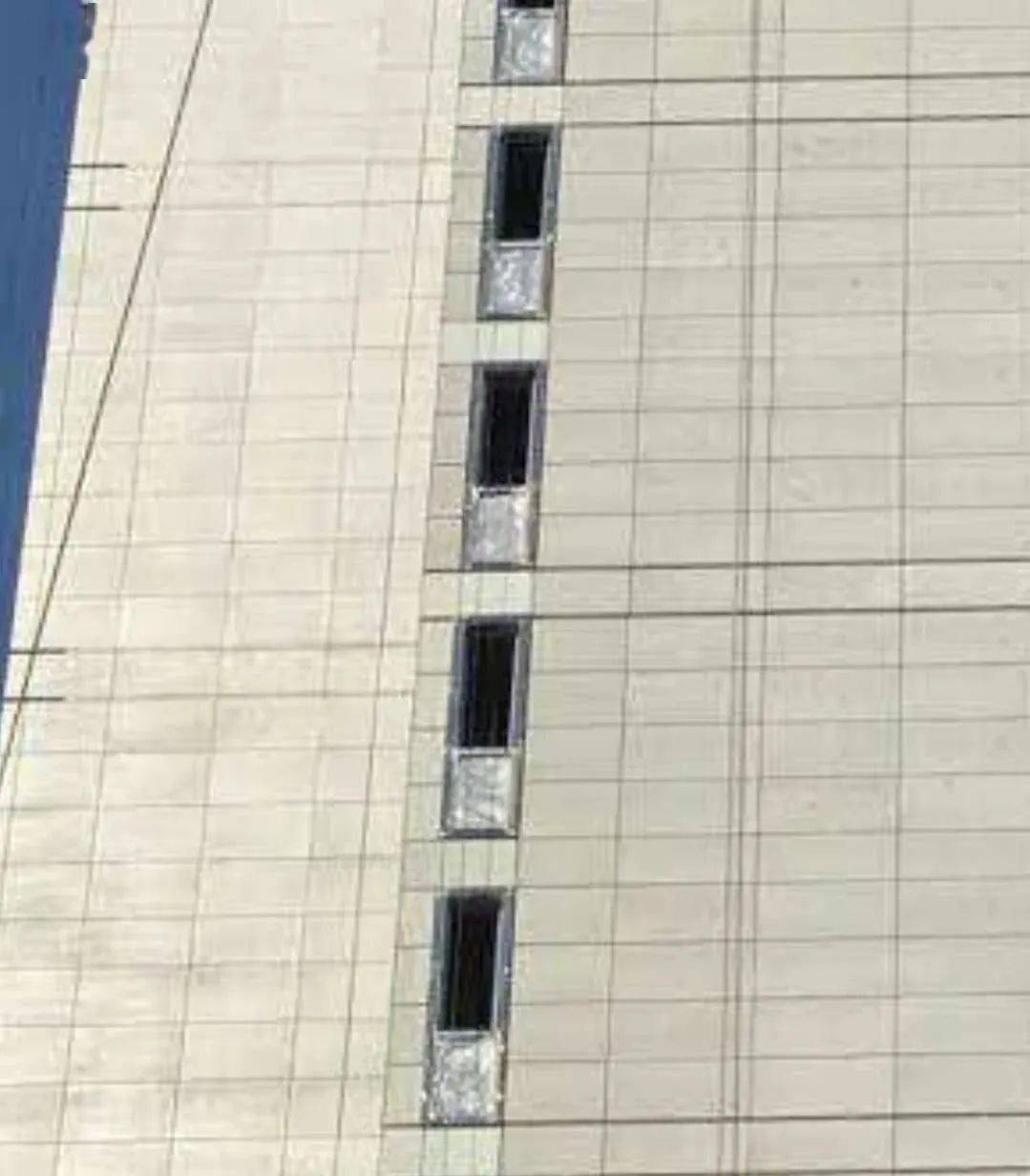

涂層與保護膜之間黏度不夠，導(dǎo)致保護膜提前掉落，墻面變臟。
不難看出，氟碳飾面板的涂裝并不像大家想象的，就是在硅酸鈣板上噴噴涂料那么簡單而已，若非是技術(shù)精湛的制備團隊，很難制造出性能優(yōu)勢明顯的氟碳飾面一體板。 因此，許多涂裝技術(shù)尚未成熟的企業(yè)，面對氟碳型產(chǎn)品訂單往往都會猶豫，以至于后期氟碳型產(chǎn)品的市場占有率低于仿石多彩產(chǎn)品。
注：圖片為氟碳飾面一體板

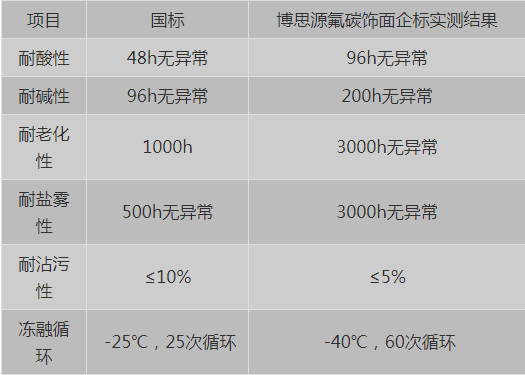

不過值得一提的是，雖然氟碳飾面一體板生產(chǎn)門檻高，但在這個領(lǐng)域也不乏有實力者，比如博思源，據(jù)悉，博思源不僅 配備了 高標(biāo)準(zhǔn)的 環(huán)保處理設(shè)施，而且其對于氟碳飾面板的制造有著充分的自信。經(jīng)了解，在氟碳飾面板的制備上，博思源技術(shù)團隊已經(jīng)進行了長達16年時間探索研究，早在 2008年就將飾面耐候性核心工藝開發(fā)成功，讓氟碳飾面一體板 30年超長壽命成為了現(xiàn)實，進而完成了多功能開發(fā)，使產(chǎn)品達到了全天候應(yīng)用要求。據(jù)數(shù)據(jù)顯示，博思源氟碳飾面板各方面性能都遠(yuǎn)高于國家標(biāo)準(zhǔn)。
我要評論
