系統技術質量問題
系統及組成材料本身存在質量問題引起的工程質量問題與防治方法
外墻外保溫系統
漿料類
- 保溫砂漿、膠粉聚苯顆粒漿料
漿料類標準
- JGJ/T 253-2011 無機輕集料砂漿保溫系統技術規程
- GB/T 20473-2006建筑保溫砂漿
- GB/T 26000-2010 膨用玻化微珠保溫隔熱砂漿
- JG/T 158-2013 膠粉聚苯顆粒外墻外保溫系統材料
- DGTJ08-2088-2011 無機保溫砂漿系統應用技術規程
- DGTJ08-2126-2013 巖棉板（帶）薄抹灰外墻外保溫系統應用技術規程
板塊類
- 模塑板EPS、擠塑板XPS、硬泡聚氨酯板，巖棉板，泡沫玻璃...
板塊類標準
- GB/T 29906-2013 模塑聚苯板薄抹灰外墻外保溫系統材料
- GB/T 30595-2014 擠塑聚苯板（XPS）薄抹灰外墻外保溫系統材料
- JG/T 420-2013 硬泡聚氨酯板薄抹灰外墻外保溫系統材料
- 泡沫玻璃外墻外保溫系統材料技術要求
- 巖棉板薄抹灰外墻外保溫工程技術規程

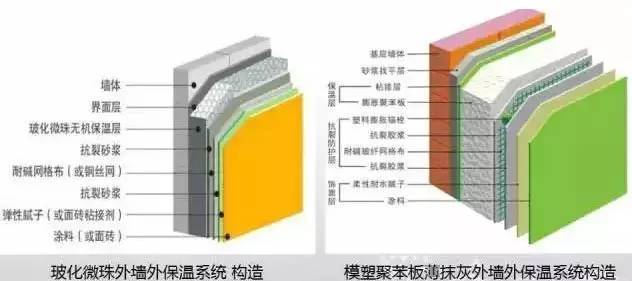

外墻外保溫系統構造舉例
系統及組成材料質量問題及防治方法--找平層
原因分析
無找平層，找平層粘粘強度低、形成開裂、空鼓。
防治措施
- 水泥砂漿，宜摻加防水劑，抗裂劑或減水劑，強度等級不宜低于M7.5
- 厚度一般是20mm，厚度過厚應分層批刮確保粘接質量
- 確保必要的養護時間
找平層作用：基墻找平，防水封閉。
系統及組成材料質量問題及防治方法--粘結層
原因分析
- 膠粘劑相容性和粘結力差。
- 錨栓規格、型號與強度
- 錨栓位置
防治措施
- 膠粘劑同時與找平層和保溫層粘結，兩者對粘結要求不同--原強度、耐水強度（浸水48h，干燥2h；浸水48h，干燥7d）
- 必要的界面處理、提高粘結質量
- 粘結砂漿涂抹面積以及涂抹方式正確
- 錨栓作用：輔助粘接和穩定整個保溫系統，保證系統受力均勻--抗拉承載力標準值，圓盤抗拔力標準值
- 空心砌塊：回?cái)Q式錨栓
- 錨栓位置：錨栓圓盤位于玻纖網布外層
系統及組成材料質量問題及防治方法--保溫層
原因分析
- 有機保溫板無陳化過程或陳化程度不足，存在變形或受熱變形
- 表面有致密表皮（XPS）板
- 自身強度低：巖棉板
- I型保溫砂漿強度低，粘結力差
防治措施
- 陳化
- 不帶表皮，或帶表皮的開槽板
- 選用II二型保溫砂漿
系統及組成材料質量問題及防治方法--抹面層
原因分析
- 抹面膠漿粘結力差、耐候性差
- 網孔及性能不達標、耐候性不佳

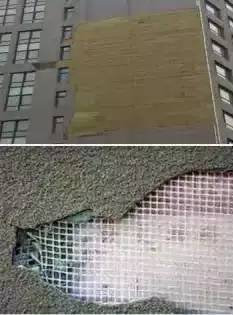

- 玻纖網布鋪設位置不當：玻纖網布起防裂作用，玻纖網布直接干鋪在保溫層上，用抹面砂漿直接涂抹，不僅起不到應用的增強作用，反起隔離副作用
防治措施
- 拉伸粘結強度：原強度、耐水強度（浸水48h，干燥2h；浸水48h，干燥7d）、耐凍融強度
- 耐候性：系統的耐候性、耐凍融性
- 標準型、加強型玻纖網布：耐堿涂覆
- 在保溫層上均勻涂抹底層抹面膠漿，壓入玻纖網布，然后再涂抹面層抹面膠漿
系統及組成材料質量問題及防治方法--面磚

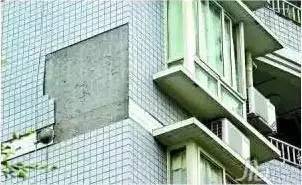

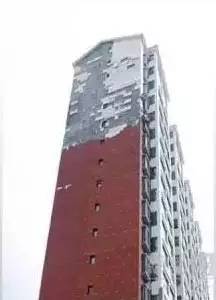

原因分析
- 外部水通過磚縫開裂進入，由于面磚外表面溫度高、溫差大、變形大，面磚填縫劑柔韌性差、縫寬過小
- 面磚膠粘劑粘結力差，空鼓
- 外力引起，如地基不均勻沉降引起結構物墻體變形、錯位造成墻體嚴重開裂、面磚脫落
防治措施
- 面磚填縫劑應具有柔性--拉伸粘結強度、收縮值、吸水量、橫向變形
- 面磚縫寬度不應小于5mm，磚縫嵌縫飽滿
- 面磚膠粘劑應具有柔性--浸水后、熱老化后、凍融循環后、晾置20min拉伸粘結強度、橫向變形
- 建議雙面粘貼發
- 面磚含水率及其他性能
- 成品保護
工程施工質量問題
施工質量通病
- 偷工減料或以次充好
- 進場材料未見證取樣送檢
- 現場堆放保管不力
防治措施
- 控制材料，針對具體項目的SPEC
- 嚴格見證取樣送檢
- 按規范要求存放
施工質量問題與防治方法--聚合物砂漿
兩種產品形式
- 干粉狀預拌砂漿（單組分）
- 液狀膠粘劑+干粉料（或液狀膠粘劑+水泥+砂）（雙組份）
常見問題
- 配比問題（尤其雙組分）、稠度偏差大
- 砂漿攪拌不充分均勻
防治措施
- 定人定崗
- 配比應正確、控制稠度，攪拌應充分均勻
- 盡量選用單組分砂漿或按配比包裝的雙組份砂漿
施工質量問題與防治方法--保溫板安裝問題
常見問題
- 墻面交錯排布不嚴格
- 板與基層面涂抹面積不足，達不到40%規范要求，或出現虛粘現象
- 板與板接縫不緊密或接槎高差大
- 板面平整度不達標準（小于等于4mm/2m）
防治措施
- 人員技術培訓：板面布膠、板裁剪、板排布、板拍打擠壓膠料、板縫密封、板打磨
施工質量問題與防治方法--保溫砂漿施工
施工常見問題：
- 界面砂漿未涂抹或涂布量不足
- 首道保溫砂漿涂抹過厚，導致空鼓與附著力差
- 保溫砂漿未按設計要求厚度涂抹，偷工減料
- 最后一道砂漿未壓緊收光質量不好，影響平整度與表面強度
防治措施
- 做好界面層質量，首道保溫砂漿與之緊密抹壓以防空鼓
- 滿足設計厚度，且厚度宜控制在30-60mm安全范圍內
- 分層施工，最后一道要拍打緊壓，在砂漿濕狀態下保證平整度與壓緊收光一次成活
施工質量問題與防治方法--玻纖網布埋填
常見問題
玻纖網布埋入抹面砂漿中，與之有效復合組護面層，以提高系統的機械強度與耐久性一起到增強作用
玻纖網布直接干鋪在保溫層上，用抹面砂漿直接涂抹--玻纖網布起不到應有的增強作用，反起到隔離副作用
玻纖網布搭接不合格
玻纖網布埋入抹面砂漿中，位置不當
玻纖網布鋪展質量差，起翹、起褶皺、露網格跡
放置措施
先在保溫層均勻布膠，然后鋪填玻纖網布；兩道布膠，一道鋪網，明確工藝程序及規范操作動作，可防止上述問題，同時薄抹灰的厚度控制在4-6mm范圍內
施工質量問題與防治方法--抹面膠漿施工
常見問題
- 漿料和易性差，與保溫層咬合不好，產生空鼓現象
- 厚度不均勻，護面層強度不均
- 在大風（>5級）、陽光直射下、溫度低（小于5度）時施工產生開裂現象
- 門窗洞口等接縫處，抹面砂漿壓實度、飽滿度不足，易開裂
- 過長時間或已初凝膠料繼續使用
- 平整度控制不好
防治措施
- 保證漿料是新鮮狀態上墻
- 兩道施工要求不同：首道，做到要與保溫層粘貼充分牢固，網布鋪展埋入到位，二道做到施工要收光及平整度符合要求
現場驗收要求
材料進場復驗-見證取樣送檢
| 材料 | 復驗項目 |
| 無機保溫砂漿 | 干密度、導熱系數、抗壓強度、提及吸水率 |
| 巖棉板（帶） | 表觀密度、導熱系數、壓縮強度、垂直于板面抗拉強度、吸水量 |
| EPS板 | 密度、導熱系數、抗拉強度、尺寸穩定性 |
| XPS板、PUR板 | 拉伸粘結強度原強度、耐水強度 |
| 抹面膠漿 | 拉伸粘結強度原強度、耐水強度 |
| 界面砂漿 | 拉伸粘結強度 |
| 耐堿涂覆玻纖網布 | 耐堿拉伸斷裂強力、耐堿拉伸斷裂強力保留率、單位面積質量 |
| 錨栓 | 抗拉承載力標準值 |
| 防火隔離帶 | 密度、導熱系數、抗拉強度、尺寸穩定性 |
GB50411 建筑節能工程施工質量驗收規范
