抹灰砂漿現場拉伸粘結強度
試驗方法探討
在混凝土(包括預制混凝土)頂棚、輕質隔墻祭板等基層上抹灰,由于各種因素的影響,抹灰層脫落的質量事故時有發生,嚴重時會危及人身安全。依據行業標準,本文介紹了現場抹灰砂漿拉伸粘結強度檢測試驗,并探討了試驗結果的有效性判定,對抹灰砂漿現場拉伸粘結強度試驗方法的不足提出了改進意見。
引言
經調研發現,抹灰層主要的質量問題是裂縫、空鼓和脫落,抹灰時由于各種因素的影響造成基層與抹灰層之間及各抹灰層之冋粘結不牢,導致抹灰層脫落的質量事故時有發生,嚴重時會危及人身安全。
抹灰砂漿中的各種原材料在不同狀態時的密度不同、水泥強度也不同,這就使得用同一個配合比(體積比)配制出的砂漿性能相差很大,且抹灰用砂漿品種、強度等級的選擇與基體砌塊往往不相匹配,從而導致抹灰工程空鼓、裂縫、脫落現象。
一次抹灰且厚度過大是導致抹灰層空鼓、脫落的主要原因之一,因此抹灰要分層進行。兩層抹灰施工之間的時間間隔也對抹灰層質量有很大的影響。同隔時間過短,涂抹后一層砂漿時會擾動前一層砂漿,影響其與基層材料的粘結強度;間隔時間過長,前一層砂漿已硬化,兩層砂漿之間產生分層現象。因此,宜在前一層砂漿達到六七成干后,再涂抹后一層砂漿。
抹灰砂漿底層強度低、面層強度高是產生裂縫的又一主要原因,特別是對于水泥抹灰砂漿這種情況更為嚴重,所以強度高的水泥基砂漿不能涂抹在強度低的水泥基砂漿上。厚度過大吋容易產生起鼓、脫落等質量問題。不同材料基體交接處由于吸水和收縮性不一致,接縫處表面的抹灰層容易開裂,對此應采取涂抹界面砂漿、鋪設網格布等加強措施。抹灰砂漿凝結前受到暴曬、雨淋、水沖、撞擊振動,會影響砂漿的正常凝結,降低砂漿質量。因此,為了保證抹灰砂漿的施工質量,對抹灰砂漿進行現場拉伸粘結強度檢測非常必要。
現場試驗及要求
現場試驗要求：
抹灰砂漿拉伸粘結強度試驗應在抹灰層施工完成28d后進行。抹灰砂漿拉伸粘結強度試驗應采用下列試驗。
儀器：
(2)鋼直尺:分度值應為1mm
(3)手持切割鋸。
(4)膠粘劑:粘結強度宜大于3.0MPa。
(5)頂部拉拔板:用45號鋼或鉻銦材料制作長100mm、寬100mm、厚度6-8mm的方形板或直徑為50mm的圓形板。拉拔板中心位置應有與粘結強度檢測儀連接的接頭。
抹灰砂漿拉伸粘結強度試驗步驟：
(1)在抹灰層達到規定齡期時進行拉伸粘結強度試驗取樣,且取樣而積應≥2m2,取樣數量應為7個。
(2)按頂部拉拔板的尺寸切割試樣,試樣尺寸應與拉拔板的尺寸相同。切割應深入基層,且切入基層的深度應≤2mm。損壞的試樣應廢棄。
(3)粘貼頂部拉拔板,并應符合下列規定:在粘貼前,應清除頂部拉拔板及抹灰層表面污漬并保持干燥,當現場溫度低于5℃時,頂部拉拔板宜先預熱;膠粘劑應按使用說明書規定的配比使用,應攪拌均勻、隨用隨配、涂布均勻,硬化前不得受水浸;頂部拉拔板粘貼后應及時用膠帶等進行固定。
(4)在頂部拉拔板上安裝帶有萬向接頭的拉力桿。
(5)安裝專用穿心式千斤頂,拉力桿應通過穿心式千斤頂中心,并應與頂部拉拔板垂直。
(6)調整千斤頂活塞,使活塞升出2mm并將數字式顯示器調零,再擰緊拉力桿螺母。
(7)勻速搖轉手柄升壓,直至抹灰層斷開,記錄粘結強度檢測儀的數字顯示器峰值(粘結力檢測值)見表1。
(8)檢測后降壓至千斤頂復位,取下拉力桿螺母及拉力桿。
(9)測量斷面邊長,在各邊分別距外側lomm處測量兩個數值或相互垂直測量兩個直徑,取其平均值作為邊長值或直徑(精確到lmm),記錄結果見表1。
(10)將頂部拉拔板表面膠粘劑清理干凈,用P50砂布擦拭拉拔板表面直至出現光澤。
(11)將拉拔板放置在干燥處,再次使用前應將拉拔板表面污漬清除干凈。
試驗數據：

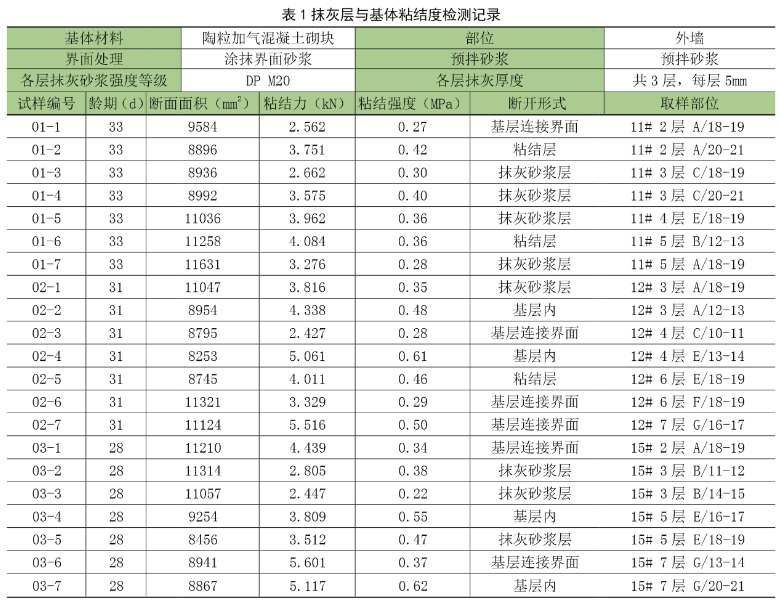

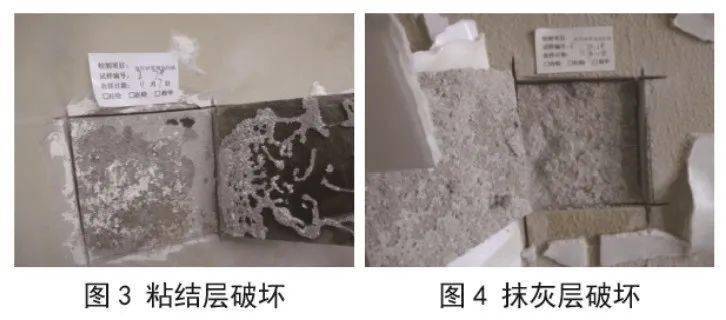

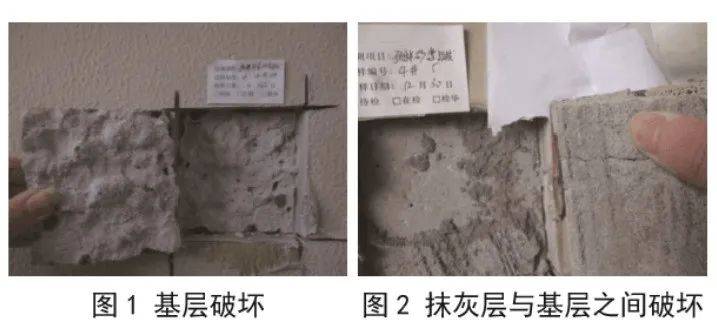

抹灰層與基體粘結度檢測數據見表1,拉拔界面破壞如圖1圖4所示。
結果的有效性判定

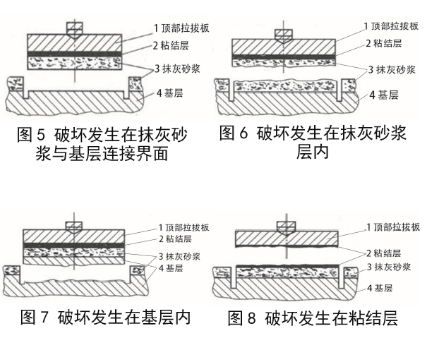

(1)當破壞發生在抹灰砂漿與基層連接界面(圖5)時,檢測結果可認定為有效。
(2)當破壞發生在抹灰砂漿層內(圖6)時,檢測結果可認定為有效。
(3)當破壞發生在基層內(圖7),檢測數據大于或等于粘結強度規定值時,檢測結果可認定為有效;試驗數據小于粘結強度規定值時,檢測結果應認定為無效。
(4)當破壞發生在粘結層(圖8),檢測數據大于或等于粘結強度規定值時,檢測結果可認定為有效;檢測數據小于粘結強度規定值時,檢測結果應認定為無效。
試樣拉伸粘結強度應按下式計算:
式中,R為第i個試樣的粘結強度(MPa),精確到0.MPa;X為第i個試樣的粘結力(N)精確到1N;S為第i個試樣的斷面面積(mm2),精確到lmm2。
應取7個試樣拉仰粘結強度的平均值作為試驗結果。當7個測定值中有1個超出平均值的20%,應去掉最大值和最小值,并取剩余5個試樣粘結強度的平均值作為試驗結果。當剩余5個測定值中有1個超出平均值的20%,應再次去掉其中的最大值和最小值,取剩余3個試樣粘結強度的平均值作為試驗結果。當5個測定值中有2個超出平均值的20%,該組試驗結果應判定為無效。
試驗結果
對抹灰層拉伸粘結強度進行檢測時,在砂漿品種相同、強度等級相同、施工工藝相同的外墻和頂棚抹灰工程中,每5000m2應為一個檢驗批,每個檢驗批應取一組試件進行檢測,不足5000m2的也應取一組。

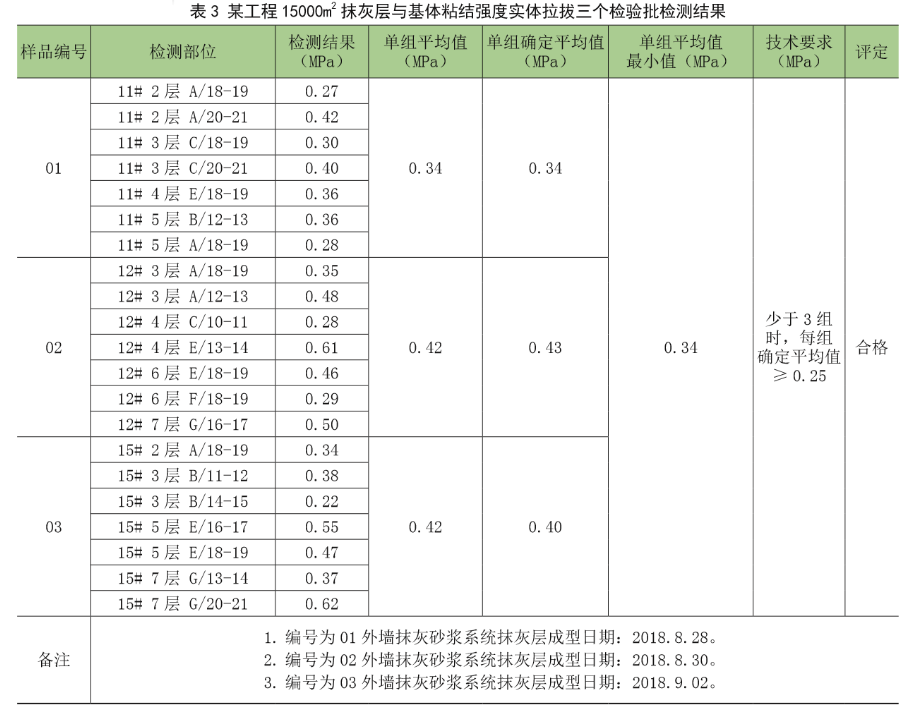

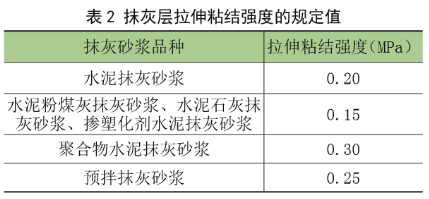

同一驗收批的抹灰層拉伸粘結強度平均值應大于或等于表2中的規定值,且最小值應大于或等于表2中規定值的75%。當同一驗收批抹灰層拉伸粘結強度試驗少于3組吋,每組試件拉伸粘結強度均應大于或等于表2中的規定值。表3為某工程1500m2三個檢驗批的檢測結果。
現場抹灰砂漿拉伸粘結強度測試的現行方法存在如下問題：
(1)勞動強度非常大,包括現場切割、粘膠、等待、拉拔鐵板的清理。
(2)無效數據比例較高,離散性非常大,效率非常低。在上述試驗中,共進行了3組試驗,每組7塊,共21塊,其中無效數據4塊,占19%,不合格9塊,占42.9%,合格有效數據僅占38.1%,每組試驗的無效數據和不合格數據均超過55%。那么對這些無效和不合格數據必須進行重新檢測,因此在現場原位檢測時應對如何避免數據離散大、檢測效率低予以重視。
