外墻保溫性能的優(yōu)劣一方面影響著建筑室內(nèi)溫度環(huán)境，另外也關(guān)系到建筑能耗。因此，我們?cè)诠ぷ髦行枰J(rèn)真的總結(jié)和歸納，在建筑外墻保溫砂漿的施工過(guò)程中，應(yīng)嚴(yán)格做好材料的控制和施工工藝的控制，從根本上解決過(guò)去外墻保溫施工中存在的各種質(zhì)量問(wèn)題。
一、外墻保溫砂漿施工質(zhì)量，直接關(guān)系到建筑外墻的施工保溫效果
在當(dāng)前建筑工程項(xiàng)目中，外墻保溫砂漿施工質(zhì)量直接關(guān)系到建筑外墻的施工保溫效果，只有在施工中嚴(yán)格的控制施工流程，選擇合適的施工材料、科學(xué)的進(jìn)行施工，才能夠有效的保障建筑外墻施工保溫效果，實(shí)現(xiàn)預(yù)期的施工效益。
1. 保溫砂漿定義。保溫砂漿是以各種輕質(zhì)材料形成的骨料，是以水泥作為主要的膠凝劑，輔以其他一些改性添加劑經(jīng)過(guò)企業(yè)攪拌形成的預(yù)拌干粉砂漿，主要是用于各種建筑外墻保溫施工中，具有施工簡(jiǎn)單、方便，耐久性好的優(yōu)點(diǎn)。在目前的建筑工程領(lǐng)域中，保溫砂漿常見(jiàn)的主要包含有無(wú)機(jī)保溫砂漿和有機(jī)保溫砂漿兩種。
2. 保溫砂漿的特點(diǎn)。保溫砂漿的應(yīng)用是現(xiàn)階段建筑工程領(lǐng)域中一項(xiàng)備受關(guān)注和重視的新材料，在目前的建筑工程項(xiàng)目中，常采用的主要是無(wú)機(jī)保溫砂漿，在此我們簡(jiǎn)要探討一下無(wú)機(jī)保溫砂漿的特點(diǎn)。
其主要的特點(diǎn)有：
（1 ）無(wú)機(jī)保溫砂漿有著良好的溫度穩(wěn)定性和化學(xué)穩(wěn)定性。由于無(wú)機(jī)保溫砂漿材料的保溫后系統(tǒng)是有純粹的無(wú)機(jī)材料構(gòu)成的，是一種耐酸堿、耐腐蝕、抗裂性能好、不容易脫落和穩(wěn)定性能搞的材料，因此其壽命較長(zhǎng)，能夠與建筑墻體材料同壽命。
（2 ）施工簡(jiǎn)單、方便。無(wú)機(jī)保溫砂漿在施工的過(guò)程中可以直接鋪設(shè)在墻體毛坯上，其施工方法和水泥砂漿找平層施工大同小異，是可以直接采用機(jī)械進(jìn)行簡(jiǎn)單施工的。基于這種施工特點(diǎn)，可見(jiàn)其在施工中施工多么便利，與其他的保溫材料相比較有著極大的施工工期短、質(zhì)量控制容易的優(yōu)勢(shì)。
（3 ）其他特點(diǎn)。除了以上特點(diǎn)之外，無(wú)機(jī)保溫砂漿在應(yīng)用中還具備著適用范圍廣、阻止冷熱橋產(chǎn)生、綠色環(huán)保、無(wú)公害、強(qiáng)度高、安全系數(shù)高等特點(diǎn)。
二、外墻保溫砂漿施工技術(shù)要點(diǎn)和注意要素
目前的社會(huì)發(fā)展中，就常見(jiàn)的無(wú)機(jī)保溫材料分析，其在施工的過(guò)程中有著抗老化、耐腐蝕、壽命長(zhǎng)、質(zhì)量好、施工方便的特點(diǎn)，也是目前較為常見(jiàn)的一種新型的建筑施工材料。就當(dāng)前的施工技術(shù)歸納和總結(jié)，保溫砂漿施工技術(shù)主要包含有以下幾個(gè)方面要點(diǎn)：

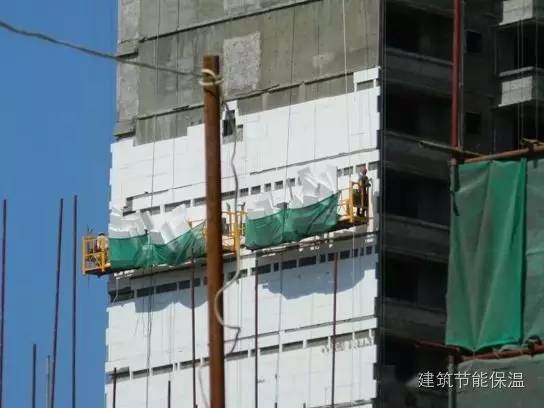

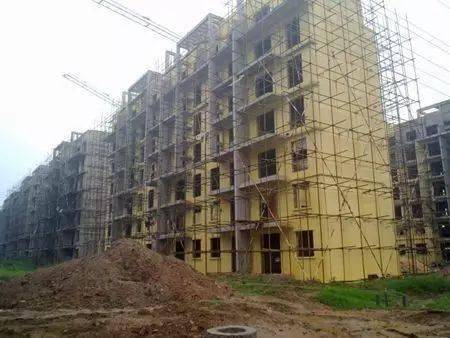

1. 施工工藝。施工工藝流程：
基層處理→彈標(biāo)準(zhǔn)水平線→抹墻體陰陽(yáng)角、外窗臺(tái)和門窗護(hù)角→混凝土基層毛面處理（黏土空心磚提前澆水濕潤(rùn)）→墻面貼灰餅（保溫砂漿）→分層抹保溫砂漿→灑水養(yǎng)護(hù)→ 鋪壓耐堿玻纖網(wǎng)格布→抹防水防裂砂漿→檢查墻面平整度、垂直度→驗(yàn)收。
（1）基層處理。一般來(lái)說(shuō)，基層處理主要包含有墻面各種灰塵、污垢、油漬的清理，對(duì)于表面不平整的部位更是要提前進(jìn)行清理和修補(bǔ)，墻面孔洞應(yīng)堵嚴(yán)，混凝土基面用界面劑進(jìn)行毛面處理，在兩種材料的交接縫處鋪貼防裂網(wǎng)。施工基層應(yīng)澆水濕潤(rùn)，但抹灰時(shí)墻面不應(yīng)有明水出現(xiàn)。
（2）砂漿攪拌。保溫砂漿的攪拌應(yīng)用機(jī)械攪拌，攪拌時(shí)間為5 min～6 min，砂漿稠度為50 mm～70 mm，隨拌隨用，一般應(yīng)在3 h內(nèi)用完，未結(jié)塊的落地灰須按1∶4（重量比）與新材摻和經(jīng)機(jī)械攪拌后方可繼續(xù)使用；防水防裂砂漿采用32.5普通硅酸鹽水泥，水泥、細(xì)砂、防水防裂劑按1∶2∶1（重量比）配制，砂漿稠度為60 mm～80 mm，待充分?jǐn)嚢杈鶆蚝?，靜置5 min再攪拌。
（3）粉刷、壓光。施工前，首先按保溫層設(shè)計(jì)厚度做灰餅、沖筋，待其達(dá)到一定強(qiáng)度后方可抹保溫砂漿。
保溫層應(yīng)分層施工，先對(duì)混凝土面刷界面劑，然后抹第一層保溫層，第一層厚度控制在10 mm～12 mm，涂抹時(shí)壓緊壓實(shí)并用竹絲輕輕拉毛，然后待其初凝后灑水養(yǎng)護(hù)；第二層保溫砂漿施工時(shí)間應(yīng)與第一層間隔24 h。在抹第二層前，提前1 h對(duì)底層保溫砂漿濕潤(rùn)，但粉抹時(shí)不應(yīng)有明水，上保溫砂漿后用木抹子搓平（厚8 mm～10 mm），并控制墻面的垂直度、平整度（檐口、窗楣、雨篷、陽(yáng)臺(tái)、 壓頂和突出墻面的部位頂面應(yīng)用水泥砂漿做出坡度，下面應(yīng)做滴水線）。第二層的保溫砂漿養(yǎng)護(hù)時(shí)間不得少于7 d，不得出現(xiàn)發(fā)白、脫水現(xiàn)象。
2. 建筑外墻保溫砂漿施工的注意事項(xiàng)。
（1）施工條件。門窗框及墻身上各種進(jìn)戶管線，水落管支架，預(yù)埋件等按設(shè)計(jì)安裝完畢.施工環(huán)境溫度不應(yīng)低于5 ℃，不高于35 ℃。風(fēng)力風(fēng)速都符合國(guó)家規(guī)定的施工規(guī)范，雨天及雨前不得施工，必須做好防雨措施。
（2）施工間隔時(shí)間。為使材料有時(shí)間充分硬化，特規(guī)定保溫層抹灰層施工間隔時(shí)間：保溫層應(yīng)為每遍間隔時(shí)間應(yīng)在24 h以上。抹面層應(yīng)為保溫層固化干燥（5天）以后再抹面層。
（3）施工機(jī)具。圓盤強(qiáng)制式砂漿攪拌機(jī)，垂直運(yùn)輸機(jī)械，手推車，電鉆等。常用抹灰工具及抹灰的專用檢測(cè)工具，放線工具，水桶，剪子， 鐵锨，手錘，鏨子，托線板，靠尺，銅尺等。
（4）保溫層的施工準(zhǔn)備。按設(shè)計(jì)要求的保溫層厚度，用膠粉聚苯顆粒做標(biāo)準(zhǔn)厚度貼餅，沖筋，以控制保溫層。
（5）基層的處理。徹底清理基層墻體表面浮灰，油污，脫模劑，空鼓風(fēng)化物等影響墻面施工的物質(zhì)。墻體表面凸起物大于10 mm應(yīng)鏟平?；鶎颖砻鎽?yīng)均勻滿布界面砂漿。
（6）保溫層的處理。第一，先用水噴到墻面，以保持墻面濕度，為粉刷做準(zhǔn)備。第二，膠粉聚苯顆粒保溫層施工分三遍施工，前兩遍所抹厚度不能超過(guò)15 mm，最后一遍抹厚。第三，保溫層施工應(yīng)自上而下。第四，后一遍膠粉聚苯顆粒施工時(shí)應(yīng)達(dá)到貼餅，沖筋厚度，并用靠尺搓平，使墻面平整度達(dá)到要求。
（7）防裂護(hù)層的處理。一是將3 mm～6 mm厚抗裂砂漿均勻地抹在保溫層表面上，立即將裁好的耐堿網(wǎng)格布用鐵抹子壓入抗裂砂漿內(nèi)。耐堿網(wǎng)格布之間搭接不應(yīng)小于50 mm，并不得使耐堿網(wǎng)格布褶皺，空鼓，翹邊.飽滿度應(yīng)達(dá)到100%。二是隨即抹第二遍抗裂砂漿，抹平壓實(shí)，平整度要求符合規(guī)程要求。三是首層2 m以下應(yīng)鋪貼雙層耐堿網(wǎng)格布，鋪貼方法與上述方法相同：第一層網(wǎng)格布鋪貼應(yīng)對(duì)接，然后進(jìn)行第二層網(wǎng)格布的鋪貼，兩層耐堿網(wǎng)格布之間抗裂砂漿必須飽滿，嚴(yán)禁干貼。
總之，保溫砂漿作為一種新型墻體保溫材料，其施工建設(shè)越來(lái)越受到業(yè)內(nèi)人士的重視，同時(shí)也是目前建筑領(lǐng)域工作人員研究的焦點(diǎn)。在目前的建筑工程項(xiàng)目中，為了保證建筑外墻施工質(zhì)量、避免外墻裂縫的產(chǎn)生，多數(shù)施工企業(yè)和建設(shè)單位都采用了外墻保溫砂漿作為主要的施工原材料進(jìn)行外墻保溫施工，以達(dá)到良好、高質(zhì)的外墻保溫目的。
我要評(píng)論
