據(jù)了解，外墻保溫層出現(xiàn)墻面問題的時(shí)間，一般會(huì)在施工完畢后一段時(shí)間，或經(jīng)冬夏氣溫循環(huán)變化后出現(xiàn)，其隱藏的質(zhì)量或施工問題引發(fā)了這些問題。一般來說會(huì)出現(xiàn)四大問題。

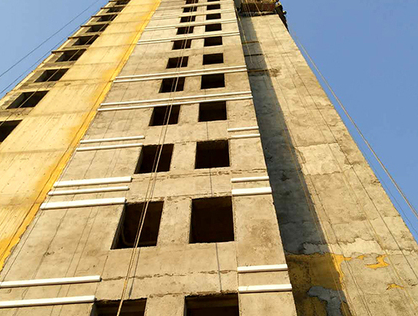

一、外墻保溫層脫落
因?yàn)槭褂貌牧系馁|(zhì)量問題、施工過程不注意等原因，外墻保溫板材容易出現(xiàn)移位、空鼓、脫落，漿體保溫層存在空鼓和脫落。如果沒有及時(shí)處理，墻面的保溫效果會(huì)大打折扣。
原因：
1、基層結(jié)構(gòu)因素。框架結(jié)構(gòu)外墻在砼梁柱和砌體接縫處，易發(fā)生因砌體變形而造成的保溫層破壞。腳手架洞口等未砌實(shí)，形成保溫層局部基層不牢而破壞。外墻裝飾構(gòu)件固定不牢、移位，形成推拉作用，使保溫層局部空鼓、產(chǎn)生裂紋后長(zhǎng)期滲水，最終導(dǎo)致保溫層脫落;
2、抗壓措施不當(dāng)。保溫板表面荷載過大，或?qū)ω?fù)風(fēng)壓抵抗措施采用不合理，如沿海地區(qū)或高層建筑外墻采用非釘粘結(jié)合的粘結(jié)方式，極易使保溫板塊被風(fēng)壓破壞而空鼓脫落;
3、墻體界面處理不當(dāng)。除黏土磚墻外，其他墻體均應(yīng)用界面砂漿處理后再涂抹漿體保溫材料，否則易造成保溫層直接空鼓或界面處理材質(zhì)失效，形成界面層與主體墻空鼓，連帶形成保溫層空鼓。保溫板表面也需要使用界面砂漿處理，否則也會(huì)造成保溫層局部空鼓。
二、抹面層開裂
外墻保溫抹面層由抹面砂漿和增強(qiáng)網(wǎng)組成，抹面砂漿分為底層砂漿和面層砂漿。據(jù)武漢裝修網(wǎng)小編了解，抹面層施工時(shí)，首先將底層砂漿抹于已經(jīng)安裝好的外保溫板表面，加增強(qiáng)網(wǎng)，將增強(qiáng)網(wǎng)淺抹入底層砂漿，再在之上抹面層砂漿，厚度不得小于3毫米，必須露紋不露網(wǎng)。
抹面砂漿又稱抗裂砂漿或防裂砂漿，對(duì)整個(gè)外保溫系統(tǒng)起著關(guān)鍵作用，為外保溫板建造一道可靠的加強(qiáng)保護(hù)層。開裂的抹面層無法解決外保溫的保溫、隔熱、抗風(fēng)壓、防火、耐凍融、防水、耐候、阻燃、透氣、開裂等問題。
原因：
1、材料因素。外墻保溫的保溫板密度應(yīng)是18~22kg/m3，有些施工單位會(huì)以次充好，采用18kg/m3以下的保溫板，密度不夠，易導(dǎo)致抹面砂漿層開裂;保溫板的自然收縮時(shí)間在自然環(huán)境中長(zhǎng)達(dá)60天，由于生產(chǎn)企業(yè)資金周轉(zhuǎn)和成本控制等因素，陳化時(shí)間不到七天的保溫板就已上墻，這樣的結(jié)果是上墻后的保溫板繼續(xù)收縮，粘附再保溫板上的抹面砂漿層被拉裂;
2、施工技術(shù)?；鶎颖砻娴钠秸冗^大，采用黏結(jié)劑厚度、多層板、表面打磨找平等調(diào)整方法都會(huì)導(dǎo)致保溫質(zhì)量存在缺陷;基層表面的灰塵、顆粒等妨礙粘貼的物質(zhì)沒有進(jìn)行界面處理;保溫板粘結(jié)面積過小，不符合規(guī)范，達(dá)不到粘結(jié)面積的質(zhì)量要求;在暴曬或高溫天氣下進(jìn)行米面砂漿層施工，面層失水過快導(dǎo)致裂縫產(chǎn)生;
3、溫差變化。膨脹聚苯板和抗裂砂漿這兩層材料的導(dǎo)熱系數(shù)不同，膨脹聚苯板的導(dǎo)熱系數(shù)為0.042W/(m·K)，抗裂砂漿的導(dǎo)熱系數(shù)為0.93W/(m·K)，導(dǎo)熱系數(shù)相差22倍。夏季太陽直射在抹面砂漿表面時(shí)，抹面砂漿表面溫度可達(dá)50~70℃，遇突然降雨砂漿面溫度會(huì)降至15℃左右，溫差可達(dá)35~55℃。這種溫差變化和晝夜溫差、季節(jié)氣溫的影響，導(dǎo)致抹面砂漿層發(fā)生變形的量差大，容易產(chǎn)生裂縫。
三、室內(nèi)結(jié)露
由于內(nèi)墻面中用混凝土挑出的裝飾線條過多，而做保溫時(shí)混凝土澆注比例關(guān)系已經(jīng)確定，該部分的保溫處理就被放棄，這些沒有采取保溫處理的裸露混凝土部位會(huì)使室內(nèi)出現(xiàn)返霜、結(jié)露現(xiàn)象，容易導(dǎo)致墻面潮濕發(fā)霉。
原因：
1、窗的節(jié)點(diǎn)設(shè)計(jì)不合理。在節(jié)能設(shè)計(jì)中對(duì)窗的設(shè)計(jì)位置只有一個(gè)原則，就是根據(jù)保溫形式的不同而設(shè)置不同的位置。采用外保溫時(shí)應(yīng)靠近墻體的外側(cè)。盡量使保溫層與窗連接成一個(gè)整體以減少保溫層與窗體間的保溫?cái)帱c(diǎn)、避免熱橋的發(fā)生。有的設(shè)計(jì)人員在設(shè)計(jì)中忽視了外窗膀傳熱對(duì)耗熱指標(biāo)的影響，對(duì)外窗洞口周圍的窗膀不采取保溫設(shè)計(jì)處理。這就導(dǎo)致了室內(nèi)結(jié)露;
2、冷熱橋形成。保溫?cái)帱c(diǎn)設(shè)計(jì)不合理，導(dǎo)致窗洞周邊形成熱橋效應(yīng)，應(yīng)該改善室內(nèi)的濕度死角，保持良好的通風(fēng)條件，從根本上阻斷熱橋;
3、防水設(shè)計(jì)不合理。在窗戶的設(shè)計(jì)中沒有考慮到根部上口的滴水處理，以及窗戶下口根部的防水設(shè)計(jì)處理，水容易從保溫層與窗根的連接部位進(jìn)入保溫系統(tǒng)的內(nèi)部，從而對(duì)外保溫系統(tǒng)造成危害。
四、外墻面磚空鼓、脫落
外墻面磚、材料脫落致人受傷的新聞屢見不鮮。施工中的失誤導(dǎo)致的質(zhì)量問題、氣溫的影響等都可能是外墻面磚出現(xiàn)問題的因素之一，空鼓、脫落的面磚除了使墻面外觀不好看之外，也容易發(fā)生事故。
原因：
1、氣溫變化。不同季節(jié)和晝夜的溫差變化，使得飾面磚受到三維方向溫度應(yīng)力的影響，飾面層會(huì)產(chǎn)生局部應(yīng)力集中在縱橫墻體或屋面與墻體的交接處，若是在大面積墻面中部，或者相鄰面磚的局部擠壓，就會(huì)引起面磚脫落;
2、材料質(zhì)量。因?yàn)槟嫔皾{層變形空鼓，導(dǎo)致面磚大面積脫落;組成的復(fù)合墻體由于各層的材料不相容，變形不協(xié)調(diào)，導(dǎo)致面磚產(chǎn)生位移;外墻的防水措施沒有做到位。導(dǎo)致水分滲入，引起凍融反復(fù)凍融循環(huán)，造成面磚粘接層破壞，引起面磚脫落;
3、外力因素。一些外力的因素也會(huì)導(dǎo)致面磚脫落，比如地基不均勻沉降引起結(jié)構(gòu)物墻體變形、錯(cuò)位，造成墻體嚴(yán)重開裂、面磚脫落;風(fēng)壓、地震等自然因素也會(huì)導(dǎo)致面磚脫落。
淺析外墻保溫層脫落原因及解決方案
隨著我國(guó)建筑節(jié)能的推進(jìn)，新建建筑已95%以上設(shè)計(jì)采用了圍護(hù)結(jié)構(gòu)保溫系統(tǒng)，其中又因外墻外保溫技術(shù)應(yīng)用尤其廣泛。然而國(guó)內(nèi)具備墻體保溫技術(shù)研究和創(chuàng)新的企業(yè)卻不多，采用的技術(shù)多為國(guó)外技術(shù)的舶來品，盡管經(jīng)過二十余年的推廣應(yīng)用，外墻外保溫技術(shù)在國(guó)內(nèi)應(yīng)用越來越成熟，但在實(shí)際工程中也出現(xiàn)了許多工程質(zhì)量問題。比如外墻開裂、空鼓、脫落、結(jié)露，以及施工過程中帶來的火災(zāi)隱患等。
“脫落”和“火災(zāi)”一直是國(guó)內(nèi)外墻外保溫工程的兩大重要禍患，給居住者帶來了很多損失和不便，其中又因?yàn)榻ㄖ鈮Ρ孛撀鋯栴}頻發(fā)，給社會(huì)造成了不良影響。
一、常見脫落質(zhì)量問題分析
建筑外墻保溫系統(tǒng)為一種復(fù)合構(gòu)造層，出現(xiàn)脫落現(xiàn)象一般在不同構(gòu)造層交界處，如粘結(jié)層與基層之間、保溫層與粘結(jié)層之間、抹面層與保溫層之間，常見的脫落現(xiàn)象主要出現(xiàn)在保溫板脫落和抹面層脫落兩種，而引起外墻保溫系統(tǒng)脫落的原因主要有以下幾方面：
1.膠粘劑因素
在外墻保溫層脫落質(zhì)量問題中，因?yàn)槟z粘劑因素引起的保溫脫落問題最為常見。
(1)膠粘劑質(zhì)量太差：墻體保溫系統(tǒng)保溫材料多為高分子泡沫板，為保證保溫材料與基層墻體的粘貼，采用的是一種添加了聚合物乳液或可分散膠粉的聚合物砂漿。膠粘劑中聚合物含量，會(huì)影響膠粘劑的粘結(jié)性、耐水性等，但是成本較高，國(guó)內(nèi)市場(chǎng)某些企業(yè)會(huì)降低聚合物的用量，以犧牲質(zhì)量來換取低成本，這樣直接導(dǎo)致膠粘劑性能達(dá)不到標(biāo)準(zhǔn)規(guī)定的0.1MPa要求。
(2)布膠方式不正確或布膠量不夠，導(dǎo)致保溫板粘貼面積過小：膠粘劑粘貼保溫板是保溫系統(tǒng)固定的主要方式，保溫板粘結(jié)面積直接影響保溫系統(tǒng)的粘結(jié)牢固度。膠粘劑在施工時(shí)因?yàn)橥坎剂坎粔?，或者采用了不正確的涂布方式，會(huì)導(dǎo)致保溫板與基層墻體之間的有效粘結(jié)面積達(dá)不到規(guī)定40%以上要求。
(3)施工因素或基墻原因，導(dǎo)致保溫板虛貼。因?yàn)槭┕すと瞬僮髟蚧蛘邏γ嫫秸绕钸^大，導(dǎo)致保溫板出現(xiàn)虛貼現(xiàn)象，其次涂布方式不正確也容易導(dǎo)致虛貼現(xiàn)象。
2、外墻保溫層材料質(zhì)量問題
(1)保溫板面粘結(jié)性太差：保溫板因成形工藝原因或者材料特點(diǎn)，保溫板面光潔度較高，與膠粘劑或抹面膠漿粘結(jié)性太差，比如XPS板、PU等。
(2)保溫板自身強(qiáng)度太低：保溫板的強(qiáng)度太低，會(huì)導(dǎo)致保溫系統(tǒng)從保溫層發(fā)生破壞從而脫落，故國(guó)家標(biāo)準(zhǔn)或行業(yè)標(biāo)準(zhǔn)對(duì)于保溫材料拉伸粘結(jié)強(qiáng)度都做出了要求，對(duì)于采用了自身強(qiáng)度較低的保溫材料如巖棉應(yīng)采取一定加固措施。另外像保溫砂漿、發(fā)泡水泥板等材料在吸水后，自身強(qiáng)度會(huì)出現(xiàn)大幅下降，在外墻保溫系統(tǒng)中使用時(shí)也應(yīng)加以注意。
(3)保溫材料質(zhì)量不合格：以EPS板為例，行業(yè)標(biāo)準(zhǔn)中明確規(guī)定每立方米的容重不應(yīng)低于18公斤，拉伸粘結(jié)強(qiáng)度不低于0.1MPa,事實(shí)上，有許多工程在應(yīng)用時(shí)偷工減料選用低容重的EPS板，導(dǎo)致保溫板抗拉強(qiáng)度過低，滿足不了保溫系統(tǒng)自重和抗負(fù)風(fēng)壓的要求，出現(xiàn)保溫板中間破損脫落。
3、基層墻體因素
基層墻體強(qiáng)度太低，或者其表面有浮灰、油污等影響膠粘劑粘貼的材料，導(dǎo)致保溫材料與基層墻體粘結(jié)不牢，在基層墻體表面出現(xiàn)脫落現(xiàn)象，其次墻體表面平整度偏差較大時(shí)，易導(dǎo)致保溫板空鼓出現(xiàn)脫落。
4、錨固問題
(1)未設(shè)計(jì)錨栓或錨栓數(shù)量不夠：對(duì)于建筑外墻外保溫系統(tǒng)，通常會(huì)采用保溫輔助固定，特別是對(duì)于沿海負(fù)風(fēng)壓較大的區(qū)域以及采用了巖棉、XPS、酚醛板等保溫材料的項(xiàng)目，單靠粘結(jié)砂漿的粘結(jié)，會(huì)存在保溫板脫落的隱患。
(2)錨栓錨固深度不夠或錨固方式不正確：錨栓在設(shè)計(jì)和施工時(shí)，未考慮基層墻體類型，比如加氣混凝土或空心砌塊墻體等這些特殊墻體，選用普通膨脹錨栓或錨栓入墻深度不夠，導(dǎo)致錨栓與基層墻體錨固力不夠從而出現(xiàn)保溫系統(tǒng)脫落。
5、飾面層設(shè)計(jì)不合理，自重過重出現(xiàn)脫落
墻體外墻外保溫系統(tǒng)是一個(gè)系統(tǒng)工程，在經(jīng)典EIFS系統(tǒng)中，外飾面為涂裝系統(tǒng)，而在國(guó)內(nèi)，為強(qiáng)調(diào)裝飾性會(huì)在外墻外保溫系統(tǒng)的抹面層外側(cè)施工面磚、石材等重型飾面，當(dāng)飾面層自重過大對(duì)保溫材料產(chǎn)生的剪切力會(huì)引起保溫系統(tǒng)脫落，而飾面層本身粘結(jié)劑質(zhì)量較差或變形時(shí)會(huì)致使飾面層脫落。
6、抹面層施工是干鋪網(wǎng)格布導(dǎo)致抹面層脫落
在墻體保溫系統(tǒng)抹面層施工時(shí)，工人不規(guī)范施工，在保溫板面直接干鋪網(wǎng)格布后批抹抹面膠漿，導(dǎo)致抹面膠漿與保溫板面不完全粘貼，極易出現(xiàn)抹面層整體脫落。
7、施工環(huán)境因素導(dǎo)致的保溫系統(tǒng)脫落
外墻外保溫系統(tǒng)在施工時(shí)對(duì)施工氣候環(huán)境有要求，溫度過低或雨雪天氣，聚合物砂漿會(huì)出現(xiàn)凍融破壞，強(qiáng)度無法達(dá)到設(shè)計(jì)要求，易導(dǎo)致保溫系統(tǒng)脫落。
二、脫落質(zhì)量問題解決方案
建筑外墻保溫脫落質(zhì)量問題出現(xiàn)的種種原因，主要從材料、設(shè)計(jì)和施工三個(gè)方面控制，以降低保溫系統(tǒng)脫落質(zhì)量隱患。
1、做好保溫系統(tǒng)材料選取和控制
控制建筑外墻保溫系統(tǒng)中聚合物砂漿、保溫板材及錨栓等材料的質(zhì)量。膠粘劑應(yīng)科學(xué)配比，保證聚合物含量及配套助劑等;保溫板質(zhì)量應(yīng)合格，對(duì)于巖棉、XPS板、PU板等應(yīng)采取相應(yīng)措施加強(qiáng)，比如巖棉板應(yīng)加強(qiáng)錨栓固定，XPS板應(yīng)增刷界面劑改善粘結(jié)性等等。錨栓在選擇時(shí)應(yīng)根據(jù)基層墻體類型選擇錨栓類型以及錨栓深度，確保達(dá)到錨固力要求，防止錨栓錨固力失效，沒有達(dá)到錨固作用。
2、墻體保溫系統(tǒng)設(shè)計(jì)合理
墻體保溫工程是一個(gè)系統(tǒng)工程，設(shè)計(jì)時(shí)需考慮各構(gòu)造層的匹配性，對(duì)于自身強(qiáng)度較低或粘結(jié)性差的材料需設(shè)計(jì)錨栓加固、提高保溫板粘結(jié)率等;外飾面選取時(shí)應(yīng)與保溫系統(tǒng)相匹配，宜設(shè)計(jì)為透氣性好的涂裝系統(tǒng)，對(duì)設(shè)計(jì)面磚的應(yīng)采用柔性面磚，并合理設(shè)計(jì)分隔縫。
3、加強(qiáng)施工控制
施工作為建筑墻體保溫工程質(zhì)量控制的薄弱環(huán)節(jié)，施工前，需做好基層墻體檢查驗(yàn)收，確?；鶎拥睦煺辰Y(jié)強(qiáng)度滿足規(guī)范要求，墻面平整度在可控范圍內(nèi)，且無空鼓、粉化、油污等影響粘貼的現(xiàn)象;保溫施工時(shí)需要加強(qiáng)施工工藝控制，保證粘結(jié)砂漿的涂布率，避免保溫板虛貼，錨栓虛打，干掛網(wǎng)等不規(guī)范做法;保溫系統(tǒng)施工前后，應(yīng)注意天氣變化和成品保護(hù)，避免砂漿固化前，雨水沖刷或陽光曝曬。
據(jù)了解，造成外墻保溫層脫落問題的原因可能有一種或多種，長(zhǎng)期開裂滲漏，致使砂漿強(qiáng)度下降，保溫材料強(qiáng)度降低，都有可能導(dǎo)致保溫系統(tǒng)脫落。外墻保溫系統(tǒng)的質(zhì)量控制應(yīng)從設(shè)計(jì)、材料、施工多方面進(jìn)行加強(qiáng)，降低施工質(zhì)量隱患，打造優(yōu)秀的建筑外墻保溫工程。
我要評(píng)論
